Установка зажигания мотоциклов ИЖ 6.113-01, ИЖ 6.114-01
Установку зажигания нужно начинать с правого цилиндра в следующем
порядке: повернуть по часовой стрелке коленчатый вал за болт якоря
генератора до момента максимального размыкания контактов на прерывателе,
расположенном на нижнем основании 6 (рис. 34), ослабить винт 5 и,
поворачивая эксцентрик 4, установить зазор между контактами 0,4 ... 0,6
мм, винт 5 закрепить. Аналогично установить зазор на втором прерывателе.
Вместо свечи завернуть втулку для установки зажигания и вставить во
втулку вороток с рисками из комплекта инструмента. Вращая коленчатый вал
по часовой стрелке, установить поршень правого цилиндра в верхнюю
мертвую точку (в. м. т.). Поворотом втулки совместить одну из нижних
рисок на воротке с ее торцем. Вращением коленчатого вала против часовой
стрелки установить поршень, не доводя его до в. м. т. на 2,2 ... 2,6 мм,
торец втулки должен совпадать со следующей риской на воротке. Отвернуть
винты 2, 3, 7, установить начало размыкания контактов поворотом нижнего
основания прерывателя. Закрепить винты 2 и 7.

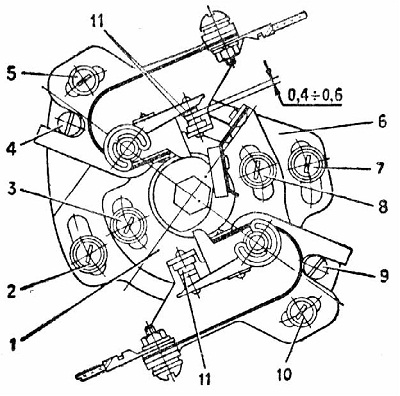

Рис. 34. Прерыватель:
1 - - верхнее основание прерывателя; 2, 3, 4, 5, 7,
8, 10 - винты; 4, 9 - эксцентрики; 6 - нижнее основание прерывателя; 11
- контакты прерывателя
Опережение зажигания второго цилиндра установить аналогично первому при
ослабленном винте 8 и поворотом верхнего основания 1 другого
прерывателя. Винты 3 и 8 закрепить. Начало размыкания контактов можно
точно определить при помощи электролампы напряжением 12 В. Лампу
присоединить одним проводом к «массе», а вторым - к клемме молоточка
прерывателя. При замкнутых контактах и включенном зажигании лампа гореть
не будет. В момент размыкания контактов лампа загорается. Менее точно
момент размыкания контактов можно определить вложив между контактами
прерывателя папиросную бумагу. При замкнутых контактах бумага зажата
усилием пружины молоточка, в момент размыкания она извлекается от
небольшого усилия руки. Момент опережения зажигания стремитесь
установить одинаковой величины для обоих цилиндров.
