Выпрямитель-регулятор напряжения мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

(рис. 33) предназначен для выпрямления переменного тока, поддержания напряжения генератора в заданных пределах и обеспечения надежной работы всей системы электрооборудования.

Во избежание нарушения теплового режима работы выпрямителя-регулятора периодически очищать его от пыли и других загрязнений.

Нарушать заводскую пломбу в период гарантийного пробега мотоцикла не разрешается.

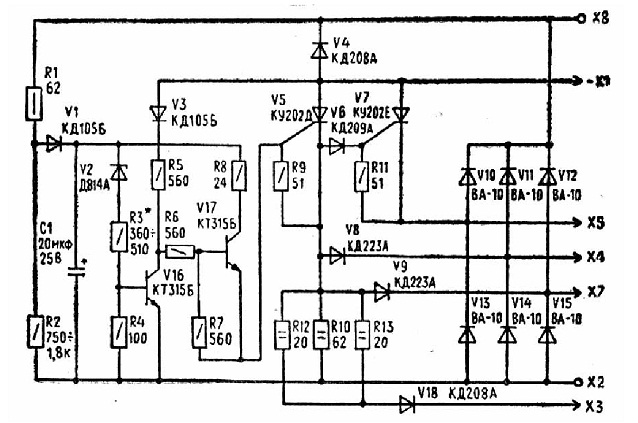

Рис. 33. Принципиальная электрическая схема выпрямителя-регулятора напряжения БПВ 14 - 10
