ЭЛЕКТРООБОРУДОВАНИЕ мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

Схема электрооборудования дана в конце книги.

Электрооборудование мотоцикла включает:

- источники электроэнергии - аккумуляторную батарею и генератор;

- приборы регулирования - выпрямитель-регулятор напряжения;

- приборы зажигания - катушки зажигания, прерыватели, конденсаторы и свечи зажигания;

- приборы освещения и сигнализации - фару, задний фонарь, фонари указателей поворотов, звуковой сигнал (для мотоцикла с боковым прицепом - габаритный фонарь и задний фонарь бокового прицепа);

- приборы управления и контроля - выключатель зажигания, контрольные лампы, прерыватель указателей поворотов, переключатель света фары, кнопка звукового сигнала, переключатель указателей поворотов, переключатель света, аварийный выключатель двигателя, включатели стоп-сигнала тормозов переднего и заднего колес. Рекомендуем в осенне-зимний период в отверстие под ключ замка зажигания заливать 3 ... 5 капель тормозной жидкости.

Генератор мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

(рис. 32) переменного тока трехфазный с электромагнитным возбуждением. На статоре установлены: клеммники, щеткодержатель, прерыватели, конденсаторы. Обслуживание генератора сводится к наблюдению за состоянием контактных колец, щеток и соединений проводов.

При зачистке контактных колец применять мелкозернистую стеклянную шкурку, т. к. крупный абразив будет врезаться в медь колец и в дальнейшем вызывать износ щеток,

Снятие генератора с двигателя производить в следующем порядке:

- снять крышку картера, отсоединить провода;

- вывернуть три винта крепления статора и снять статор;

- вывернуть болт крепления ротора и снять кулачок прерывателя, ввернуть в вал

ротора приспособление, применяемое для выжима оси звена цепи, снять ротор

генератора, снять шпонку.

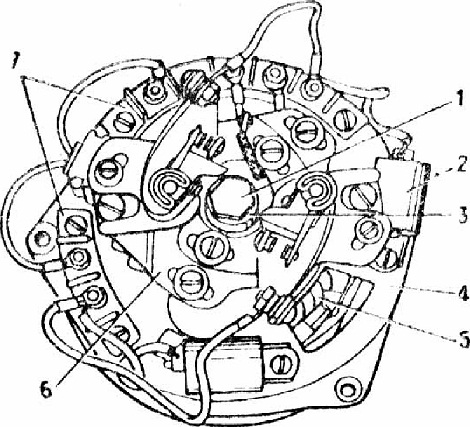

Рис. 32. Генератор:

1 - болт крепления ротора; 2 - конденсатор; 3 - кулачок; 4 - статор; 5 - ротор; 6 -прерыватель; 7 - клеммники

Аккумуляторная батарея мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

является источником питания потребителей тока в момент, когда генератор еще не работает. Эксплуатация я обслуживание аккумуляторной батареи описаны в прилагаемой инструкции завода-изготовителя.
