ЭЛЕКТРООБОРУДОВАНИЕ
МОТОЦИКЛА ДНЕПР-12
Электрооборудование мотоцикла состоит из источников и потребителей
электрической энергии, вспомогательных приборов и
электрической сети. Оно обеспечивает воспламенение
рабочей смеси в цилиндрах двигателя, освещение, звуковую и световую
сигнализацию.
Схема электрооборудования мотоцикла показана на рис. 28.
Источники электроэнергии: аккумуляторная батарея ЗМТ12.
генератор постоянного тока Г414 с реле-регулятором РР302.
Потребители электроэнергии: приборы зажигания (катушке зажигания,
прерыватель и свечи), приборы освещения и сигнализации (фара с
электролампами, фонари мотоцикла и коляски, звуковой сигнал).
Вспомогательные приборы: центральный переключатель с замком зажигания,
предохранителем и фонарем контрольной лампы (красный светофильтр)
зарядки аккумуляторной батареи; фонари-сигнализаторы нейтрального
положения механизма переключения передач и включения поворотов ПД20Г
(зеленый светофильтр); переключатель комбинированный (на руле) с
рычажком включения дальнего и ближнего света, кнопкой сигнала и
манет-кой опережения зажигания; переключатель указателей поворотов;
пробки контакта (на коробке передач); реле-прерыватель указателя
поворотов (в фаре); переключатель дальнего и ближнего света (в фаре);
розетка для переносной лампы (на раме под седлом водителя); выключатель
сигнала торможения.
Электрическая сеть, состоящая из проводов низкого напряжения, выполнена
по однопроводной схеме, т. е. от источников электрической энергии к
потребителям подведено по одному проводу (от положительных полюсов
аккумуляторной батареи и генератора), а вторым проводом служит рама и
другие металлические части мотоцикла и самих приборов («масса»).
Отрицательные полюсы аккумуляторной батареи и генератора соединены на
«массу».

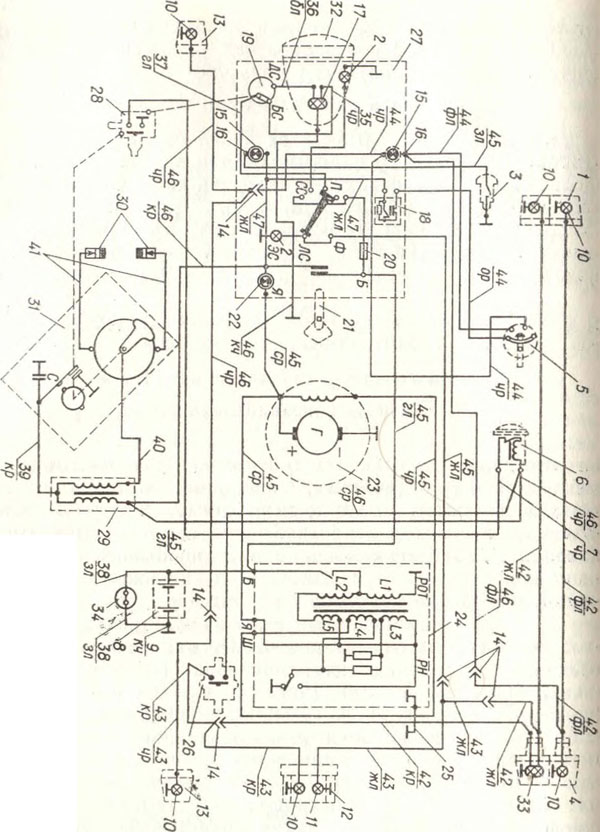

Рис. 28. Схема электрооборудования:
1 — передний фонарь коляски ПФ232-Б; 2 — лампа А6-2; 3 —
пробка контакта; 4 — задний фонарь коляски ФП219-Б; 5 — переключатель
указателя поворота П201; 6 — сигнал мотоциклетный С204Б; 7— провод
кнопка — сигнал; 8 — аккумуляторная батарея ЗМТ12; 9 — провод
аккумулятор — «масса»; 10 — лампа
А6-15; 11 — лампа А6-3; 12—задний фонарь мотоцикла ФП246; 13 —
фонарь-указатель поворота УП223; 14 — наконечник; 15 —
фонарь контрольной лампы ПД20Г; 15 —лампа А6-1; 17 —
лампа А6-32+32; 18 — прерыватель указателей поворота РС419;
19 — переключатель света ФГ6;
20 — предохранитель (15 А); 21-ключ центрального переключателя; 22 —
лампа Аб-0,25; 23 — генератор Г414; 24 — реле-регулятор РР302; 25 —
пластина реле — «масса»; 26 — выключатель
сигнала торможения ВК854; 27 — фара в сборе; 28 — комбинированный
переключатель П-45; 29 — катушка зажигания Б2-Б; 30 — свеча А10НТ; 31
—прерыватель-распределитель ПМ05; 32 — фара ФГ116; 33 — лампа А6-21
-+-+3; 34 — розетка 47К; 35 —- провод от переключателя к центральной
лампе фары (ближний свет); 36 — провод от переключателя к центральной
лампе фары (дальний свет); 37— провод от центрального переключателя к
переключателю света; 38 — провод аккумулятор—розетка; 39— провод бобина
— прерыватель; 40 — провод высокого напряжения бобина — распределитель;
41 — провод высокого напряжения к свече цилиндра; 42 — пучок проводов
фонарей коляски; 43 пучок проводов заднего щитка сл мотоцикла; 44—пучок
проводов переключателя указателя поворота; 45 — пучок проводов
генератора, аккумулятора и пробки контакта; 46 — пучок проводов
катушки зажигания и сигнала; 47 — пучок проводов фонаря контрольной
лампы и реле РС419
