Пусковой механизм коробки передач мотоцикла Днепр-12

Коробка передач мотоцикла Днепр-12

Пусковой механизм коробки передач мотоцикла Днепр-12

Пусковой механизм имеет два вала с шестернями: пусковой 33 (рис. 13) и промежуточный 5.

На промежуточном валу свободно вращаются две шестерни с двенадцатью храповыми зубьями на торцах. Вал передним концом запрессован в картер.

На пусковой вал напрессован (на шлицы) зубчатый сектор, который при помощи пружины кручения прижат к резиновому буферу отбоя 5 (рис. 14). Пружина заводится поворотом против часовой стрелки на полоборота втулки 1 (рис. 13), установленной в передней стенке картера. Втулка уплотнена резиновым кольцом, а вал — двухкромочным каркасным сальником. Рычаг запуска крепится к пусковому валу клиновым болтом.

При нажатии ногой на рычаг запуска сектор вводится в зацепление с малой шестерней промежуточного вала, которая при помощи торцового храповика соединена с большой шестерней, находящейся в постоянном зацеплении с шестерней II передачи первичного вала коробки передач. После запуска двигателя нога снимается с рычага запуска, который под действием возвратной пружины вместе с сектором возвращается в исходное положение. При этом удар сектора воспринимается резиновым буфером со стальной накладкой.

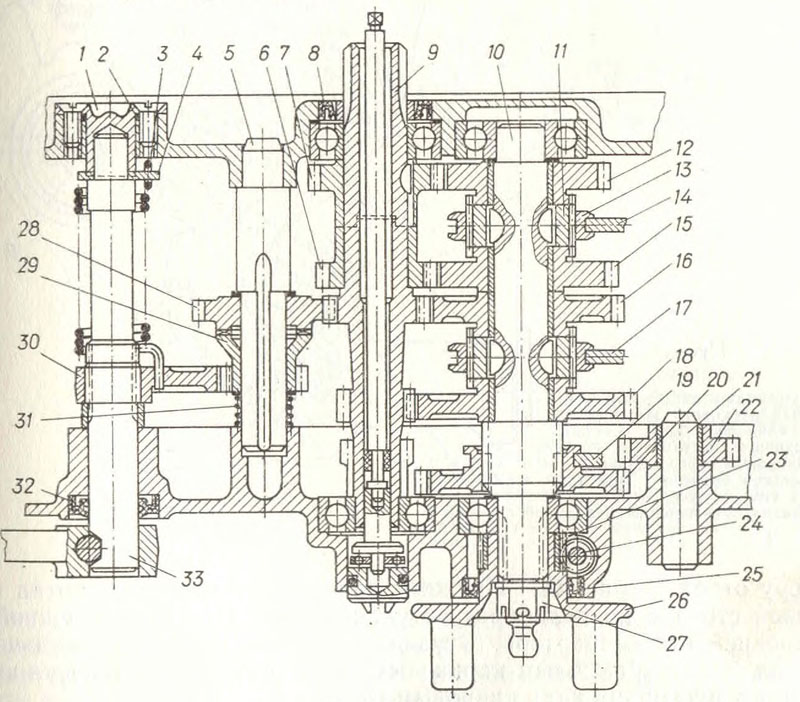

Рис. 13. Развертка валов:
1 — втулка пускового вала; 2 — резиновое уплотняющее кольцо; 3 — пружина пускового вала; 4 — упор пружины; 5 — промежуточный вал; 6 — шестерня III передачи первичного вала; 7 —шестерня IV передачи первичного вала; 8 — сальник; 9 — первичный вал; 10 — вторичный вал; 11— шлицевая муфта; 12 — шестерня IV передачи вторичного вала; 13 — муфта включения передач; 14 — вилка включения III и IV передач; 15 — шестерня III передачи вторичного вала; 16 — шестерня II передачи вторичного вала; 17 — вилка включения I и II передач; 18 —шестерня I передачи вторичного вала; 19 — вилка включения заднего хода; 20 — скользящая шестерня заднего хода вторичного вала; 21 — ось паразитной шестерни; 22 — паразитная шестерня заднего хода; 23 — ведущая шестерня привода спидометра; 24 — ведомая шестерня привода спидометра; 25 — сальник; 26 — диск упругой муфты; 27 — прорезная гайка крепления диска упругой муфты; 28 — большая шестерня пускового механизма с торцовым Храповиком; 29 — малая шестерня пускового механизма с торцовым храповиком; 30 — зубчатый сектор вала пускового механизма; 31 — пружина; 32 — сальник; 33 — пусковой вал

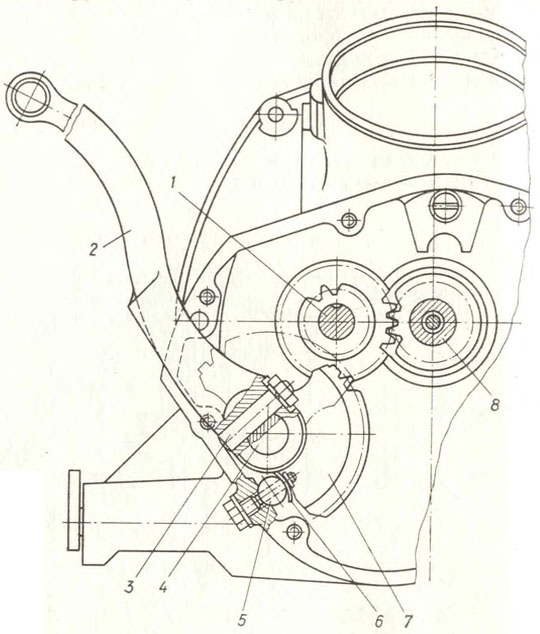

Рис. 14. Пусковой механизм:
1 — промежуточный вал; 2 — рычаг пускового механизма; 3 — клиновой болт; 4 — вал пускового механизма; 5 — резиновый буфер отбоя; б — накладка буфера; 7 — зубчатый сектор пускового механизма; 8 — первичный вал
