Коробка передач мотоцикла Днепр-12





Механизм переключения передач мотоцикла Днепр-12





Четыре передачи для движения вперед включаются шлицевыми муфтами 13 на вторичном валу, приводимыми в движение вдоль вала вилками переключения передач.

Вилки специальными выступами входят в фигурные вырезы

диска переключения. При повороте диска вилки получают соответствующее перемещение вдоль валика 6 (рис. 15), установленного в картере. На диске переключения установлены три штифта и пружина датчика нейтрального положения.

В нейтральном положении пружина датчика через изолированный контакт замыкает электрическую цепь сигнальной лампы, расположенной на панели приборов. При нажатии ногой на одно из плеч педали ножного переключения вал 9 (рис. 16) переключения, соединенный с кулачком-кривошипом, поворачивается на некоторый угол. В кривошипе установлен штифт, который входит в паз собачки, скользящей по гладкому валику.

Собачка, воздействуя на один из штифтов диска переключения, поворачивают его. Диск фиксируется при помощи рычажного фиксатора. Задний ход включается рукояткой 5 (рис. 17), расположенной с правой стороны коробки передач.

Рукоятка фиксируется в определенном положении на скосах картера и крышки за счет собственной упругости и винтом, имеющим сферическую головку. При движении рукоятки вперед вилка

включения заднего хода и скользящая шестерня вторичного вала передвигаются вперед. При этом указанная шестерня входит в зацепление с паразитной шестерней, укрепленной на задней крышке коробки передач. Паразитная шестерня находится в постоянном зацеплении с шестерней заднего хода первичного вала.

Передачу заднего хода можно включать только с места и только при основном нейтральном положении механизма переключения передач (между I и II передачами).

Если включена какая-либо передача, задний ход включить невозможно. Этому препятствует специальный выступ на вилке включения заднего хода, который при включении заднего хода входит в паз диска переключения.

Рукоятка включения заднего хода на валике крепится на конусе и устанавливается в нужное положение до затяжки гайки.











Рис. 15. Механизм переключения передач (в нейтральном положении):
1 — валик собачки; 2 — собачка механизма переключения; 3 — диск переключения с фигурными вырезами (пазовый кулачок); 4 — штифт диска переключения; 5 — контакт датчика нейтрального положения; в — валик вилок; 7 — рычажный фиксатор; 8 — пружина датчика нейтрального положения











Рис. 16. Поперечный разрез коробки передач:
1 — вал пускового механизма; 2 — промежуточный вал; 3 — упор паразитной шестерни; 4 — место установки паразитной шестерки; 5 — первичный вал; 6 — вторичный вал; 7— вилка переключения передач; 8 — сальник; 9 — вал переключения; 10 кулачок-кривошип: 11
штифт кривошипа; 12 — собачка механизма переключения; 13 — штифт диска переключения

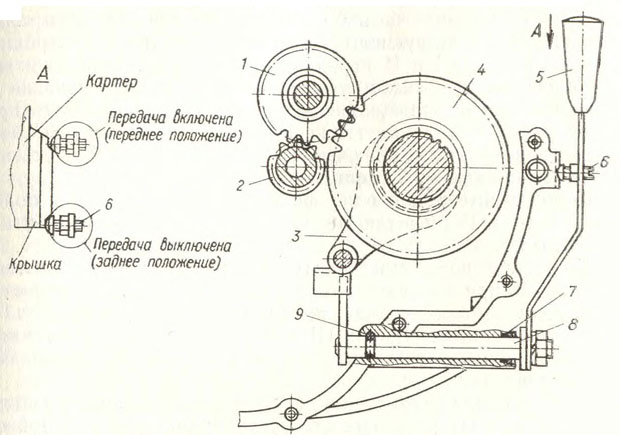

Рис. 17. Механизм включения заднего хода:
1 — паразитная шестерня заднего хода; 2 — шестерня заднего хода первичного вала; 3 — вилка включения заднего хода; 4 — скользящая шестерня заднего хода вторичного вала; 5 — рукоятка включения заднего хода; 6 — винт со сферической головкой; 7 — уплотняющее резиновое кольцо; 8 — рычаг вилки включения заднего хода

 9 — штифт
