ЗАГОТОВКА ДЕТАЛЕЙ ДЛЯ ЛОДКИ  С ПОДВЕСНЫМ МОТОРОМ

Шпунт следует выбирать по всей длине от нижней кромки форштевня и киля до линии посадки шпангоутов. При этом сечение киля принимает вид, показанный на рис. 1. К образовавшемуся таким образом шпунту в дальнейшем будет крепиться гвоздями первый пояс обшивки.

Далее вырезают в киле гнезда для шпангоутов. Ширина гнезд должна соответствовать толщине шпангоута с расчетом, чтобы последний плотно входил в гнездо; при этом надо учесть, что 50-миллиметровая доска на 1—2 мм уже состругана при подготовке досок.

При вырезке гнезд для шпангоутов нужно особо внимательно следить за тем, чтобы глубина этих гнезд была одинакова и не выходила за пределы второй линии киля, иначе отдельные шпангоуты будут или слишком выдаваться и препятствовать плотному прилеганию обшивки к другим шпангоутам, или же, наоборот, один из шпангоутов будет слишком утоплен по сравнению с другими и между доской и шпангоутом получится ненужный просвет. Глубину гнезд нужно делать до второй линии, проведенной вдоль по килю и на уровне плечиков шпунта.

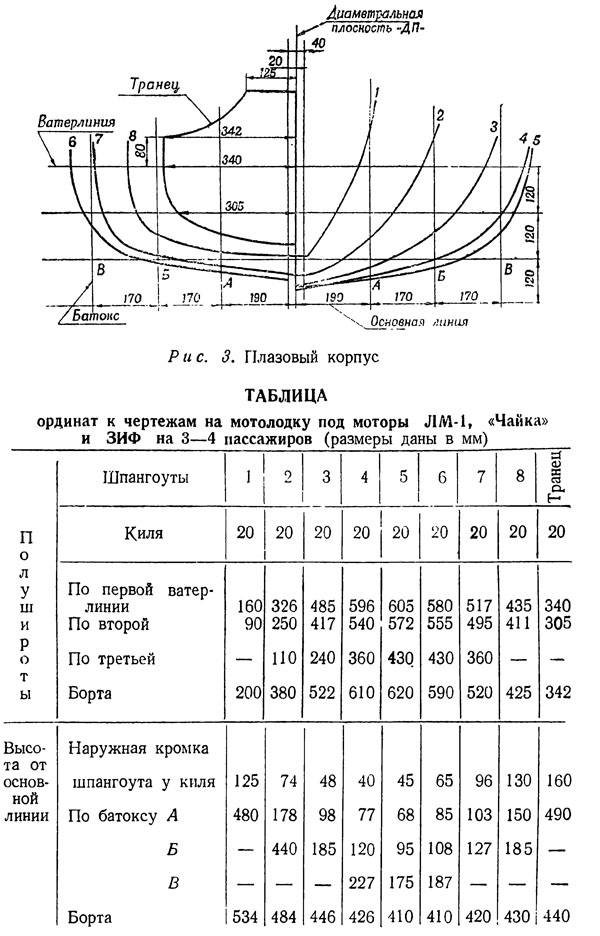

На этом работу по подготовке киля можно считать законченной. Далее приступают к изготовлению шпангоутов, для чего предварительно необходимо изготовить в натуральную величину чертежи этих шпангоутов, что в свою очередь требует вычерчивания (также в натуральную величину) полушпангоутов на плазе, как это показано на рис. 3.

Чтобы выполнить точно эту работу, необходимо пользоваться таблицей ординат, при помощи которой производить постоянный контроль расположения линий шпангоутов и прохождения их через точки пересечения ими батоксов и ватерлиний.

На листке бумаги размером 1300X650 мм проводят основную горизонтальную линию по всей длине листа. Затем лист делят вертикальной линией пополам. Перпендикулярно этой линии проводят пунктиром по обе стороны на расстоянии 20 мм еще две вертикальные линии.

Ординаты контуров шпангоутов следует откладывать от диаметральной плоскости, отсчеты по ватерлиниям и батоксам, значения которых приведены в таблице.

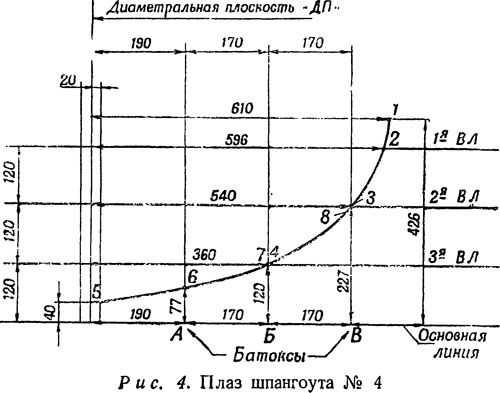

Для примера ниже приводится порядок вычерчивания на плазе 4-го шпангоута (см. рис. 3 и 4).


Перпендикулярно к основной линии с правой и с левой стороны листа отмеряют вверх 3 раза по 120 мм, н по этим точкам проводят три ватерлинии, как это показано на рис. 4; затем от линии ДП отмеряют вправо по основной линии по 190 мм и еще 2 раза по 170 мм. Такие же точки наносят вверху листа, соединив которые получают три вертикальные линии — батоксы А Б, В.

От основной линии вверх отмеряют 426 мм и вправо от линии ДП на расстоянии 610 мм на высоте 426 мм от основной линии ставят точку 1.

Затем от той же линии ДП вправо по первой ватерлинии отмеряют 596 мм и ставят на ветерлинии точку 2. Таким же образом па второй ватерлинии отмеряют

540 мм и ставят точку 3; по третьей ватерлинии отмеряют 360 мм и ставят точку 4. Следующую точку б-наносят на высоте 40 мм от основной линии вверх по линии ЦП. Точку 6 ставят на высоте 77 мм вверх по батоксу Л. Точку 7 наносят на высоте 120 мм от основной линии по батоксу Б. В данном случае точка 7 на этом шпангоуте совпадает с точкой 4.

Последняя точка 8 нанесена вверх по батоксу В на 227 мм от основной линии.
