ЗАГОТОВКА ДЕТАЛЕЙ ДЛЯ ЛОДКИ  С ПОДВЕСНЫМ МОТОРОМ

Все поставленные точки нужно соединить между собою соответственно плавной кривой линией, как показано на рис. 4. Это и будет линия полушпангоута.

Так же вычерчивают все полушпангоуты и транец (рис. 3).

Чтобы получить полную линию того или иного шпангоута, нужно перегнуть пополам по линии ДП показанный на рис. 3 чертеж и, вложив внутрь него также перегнутый пополам лист чистой бумаги, сделать шилом наколку по линии полушпангоута; тогда на развернутом внутреннем белом листе получится наколотое очертание линии всего шпангоута; останется только провести карандашом по точкам наколки, и линия всего шпангоута готова.

Таким же образом вычерчивают в натуральную величину отдельно все нижние линии шпангоутов и полный транец, а затем проводят вторые линии шпангоутов параллельно первым на расстоянии не более 60 мм (изготовлять шпангоуты толще 60 мм не следует).

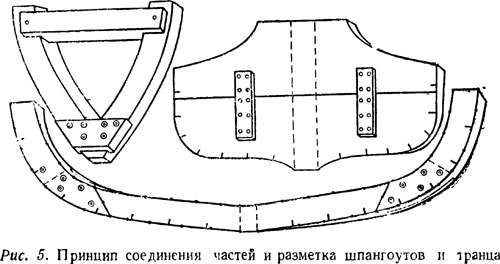

Все шпангоуты изготовляются из трех отдельных частей каждый, а поэтому и заготавливать эти части нужно каждую отдельно. Части шпангоутов соединяют между собою болтами или заклепками, как это показано на эскизах (рис. 5). Пример способа соединения частей шпангоутов между собою приведен на шпангоутах № 1 и 5, на которых, кроме того, штрихами показано расположение слоев древесины на отдельных частях шпангоута.

Чтобы перевести чертежи отдельных частей шпангоутов на доску, легче всего наложить на нее чертеж той частью, которую требуется изготовить (наблюдая одновременно за расположением слоев древесины и отсутствием сучков на местах изгиба шпангоута), прикрепить кнопками чертеж к доске, сделать шилом частую наколку линии шпангоута, а затем снять чертеж и по точкам наколок провести карандашом на доске линии части шпангоута, по которым и вырезать эту часть. На рис. 5 показаны точки наколок. Когда отдельные части шпангоута вырезаны, их нужно скрепить между собою.

Скрепление частей шпангоутов производится заклепками. Для этого берут шайбы или заготовленные из листового железа квадратики и пробивают в них бородком отверстия по диаметру гвоздя. Когда гвоздь через шайбу будет вбит в шпангоут до конца и выйдет с противоположной стороны, на него следует надеть также шайбу и кусачками обкусить гвоздь на 2—3 мм выше шайбы. Положив шпангоут шляпкой гвоздя вниз на какую-либо металлическую площадку или в крайнем случае на обух топора, производят расклепку обкушенного конца гвоздя. Так заклепками соединяют все шпангоуты.

При соединении частей шпангоута друг с другом нужно следить за тем, чтобы изгиб шпангоута после склепки соответствовал чертежу, иначе обшивка не будет плотно прилегать к шпангоутам.
