§ 17. Архитектурные типы морского судна

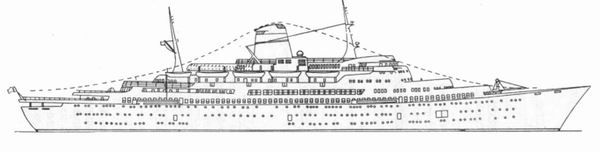

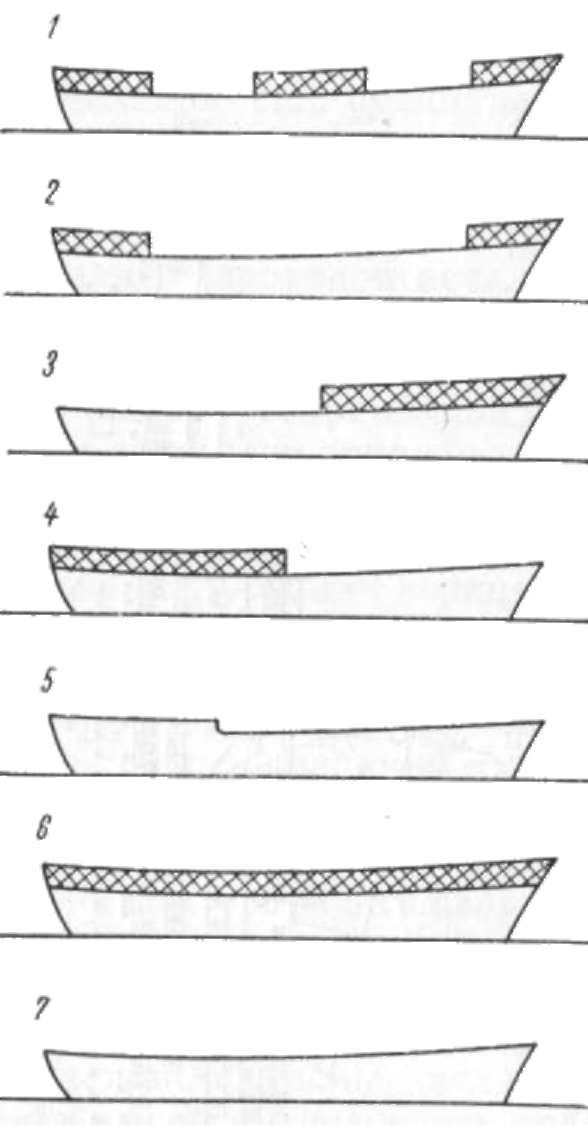

Рис. 34. Судно с волнообразной компоновкой надстроек. На судне, имеющем красивый вид, должны быть продуманы и остальные детали: размещение и наклон мачт, их гармония с наклоном фронтальных стенок надстроек, наклоном оси дымовых труб, ритмичность вертикальных линий силуэта судна и т. д. Современные растущие эстетические требования к судам заставляют специалистов-архитекторов заниматься вопросами судовой архитектуры на самых ранних стадиях проектирования судна. Украшать уже спроектированное судно чисто декоративными средствами, исправлять его внешний вид нерационально, а зачастую невозможно. Чтобы найти более совершенные технические и эстетические решения, необходимо иметь знания технической эстетики, истории развития архитектурных типов судов, путей развития современного судостроения. Если рассмотреть по всем рассмотренным признакам современные суда, то можно установить основные их архитектурные типы (рис. 35): 1) трехостровное судно, имеющее три надстройки, расположенные по длине судна в виде выступающих «островов»: в носу (бак), в средней части корпуса (средняя надстройка) и в корме (ют). В большинстве случаев сухогрузные суда являются судами такого типа; 2) двухотровное судно – судно с баком и ютом, с силовой установкой, расположенной в корме. Судами такого типа часто бывают танкеры и суда для перевозки сыпучих грузов: 3) судно с удлиненным баком . Удлинение носовой надстройки увеличивает всхожесть судна на волну, повышая этим мореходные качества судов, работающих в тяжелых морских условиях. К судам такого типа относятся боевые корабли, спасательные суда и т.п.; 4) судно с удлиненным ютом. Наиболее распространенный тип промысловых судов, на которых промысловое устройство и вооружение, расположенное в носовой части корпуса, изолировано от общесудовой службы и помещений для переработки продукции промысла; Рис. 35. Архитектурные типы судов. 1 – трехостровное; 2 – двухостровное; 3 – с удлиненным баком; 4 – с удлиненным ютом; 5 – квартердечное судно; 6 – со сплошной надстройкой (шельтердечное судно); 7 – гладкопалубное судно с минимальным надводным бортом. 5) квартердечное судно – с приподнятой на 0,8-1,0 м кормовой частью верхней палубы. Судами такого типа наиболее часто являются промысловые суда, работающие в тяжелых морских условиях. Силовая установка, жилые и служебные помещения на этих промысловых судах расположены в корме; 6 ) судно со сплошной надстройкой по всей его длине. Верхняя палуба на этих судах, являющаяся палубой надстройки, конструктивно выполняется прочной и до нее доводятся прочные поперечные переборки. Судно с такой надстройкой является двухпалубным судном с избыточным надводным бортом. Увеличение объема внутренних помещений вызывается необходимостью перевозки грузов с малым удельным весом и с большим объемом, таких, как бочки (компактно не укладывающиеся), хлопок и т. п. или для размещения обрабатывающих заводов, лабораторий и прочих помещений; 7) шельтердечное судно – тип судна со сплошной надстройкой, главной палубой которого является вторая палуба, отчего судно имеет минимальный надводный борт. В верхней палубе этих судов и в переборках сплошной надстройки сделаны специальные, так называемые обмерные отверстия, не имеющие прочных,закрытий, обеспечивающих их водонепроницаемость, что снижает безопасность плавания такого судна. В наружных бортах этих надстроек для обеспечения выполнения грузовых операций в горизонтальном направлении с применением контейнеров и треллеров делаются закрывающиеся отверстия, называемые портами. Помещения, которые ограничиваются главной и верхней палубой, на таком судне исключаются из регистровой вместимости (с целью уменьшения налоговых сборов с судна) и вместе с тем используются для перевозки грузов. Эта особенность повышает рентабельность таких судов.
