§ 12. Мореходные качества морских судов. Часть 2

Степень обеспечения непотопляемости судна зависит от его назначения. Так, на гражданских судах количество переборок и их размещение определяются удобством погрузки грузов, надежностью их крепления и возможностью работы с ними в трюме, а также тем условием, чтобы судовые машины и механизмы свободно размещались в отсеках и их было бы удобно обслуживать. С другой стороны, необходимо выполнение Норм Регистра СССР, согласно которым на основании Международной конвенции по спасению человеческих жизней на море грузовые суда при затоплении одного любого отсека, а пассажирские суда – при затоплении двух любых и даже смежных отсеков должны оставаться на плаву и сохранять не менее 75 мм высоты надводного борта от действующей ватерлинии до бортовой линии палубы переборок в любом положении судна (рис. 18).






Общее устройство судов

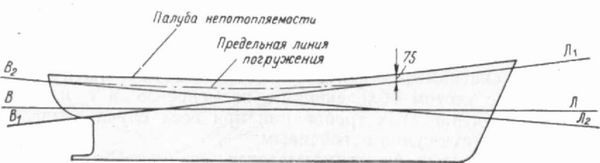

Рис. 18. Минимальная высота надводного борта судна, имеющего дифферент.




Палубой переборок или палубой непотопляемости называется палуба, до которой доводят по высоте поперечные водонепроницаемые переборки.

На судах, имеющих и продольные непроницаемые переборки (на пассажирских судах и кораблях ВМС), в случае получения пробоины в подводной части борта и затопления бортовых отсеков образуются одновременно дифферентующий и кренящий моменты в сторону поврежденного борта. Это должно быть принято во внимание при выборе расположения продольных и поперечных переборок на судне.

Деление судна на отсеки должно быть таким, чтобы при бортовой пробоине плавучесть судна исчерпывалась ранее его остойчивости: судно должно тонуть без опрокидывания.

Для спрямления судна, имеющего крен и дифферент, полученные при затоплении отсеков, а также для восстановления уменьшающейся при этом остойчивости, производят принудительное контрзатопление заранее подобранных отсеков с одинаковыми по величине, но с обратными по значению моментами. Например, если судно от пробоины получило крен на левый борт и дифферент на нос, то для его спрямления необходимо затопить кормо- вой отсек по правому борту с равным моментом. Спрямленное судно, естественно, получит дополнительную осадку, но с восстановленной остойчивостью будет продолжать сохранять свои мореходные качества (а корабль -и боевые качества, т. е. производить маневрирование и стрельбу из орудий, запуск реактивных снарядов).

Этот принцип контрзатопления отсеков судна впервые в мире, еще в 1875 г., был предложен выдающимся русским ученым и моряком С. О. Макаровым. В 1903 г. эта идея была использована для практического применения на боевых кораблях молодым тогда ученым, офицером, впоследствии выдающимся советским кораблестроителем, академиком А. Н. Крыловым. Им были предложены специальные таблицы, названные таблицам и непотопляемости , по которым для всех отсеков на корабле были заранее рассчитаны кренящие и дифферентующие моменты, возникающие при затоплении одного или группы отсеков, и заранее определены моменты и указаны отсеки, которые в этом случае необходимо затопить для спрямления корабля. Пользуясь таблицами, можно в сложной боевой обстановке быстро выровнять корабль, получивший пробоину, и восстановить его утраченные боевые качества. Таблицы непотопляемости в настоящее время должны быть составлены для каждого корабля.

В дальнейшем трудами академика Ю. А. Шиманского, профессора В. Г. Власова и других советских ученых наука о непотопляемости корабля получила такое развитие, при котором практически исключается гибель корабля от потери остойчивости при боевом повреждении корпуса.

Качка судна – колебательные движения, которые судно совершает около положения его равновесия. Различают три вида качки судов:

а) вертикальную – колебания судна в вертикальной плоскости в виде периодических поступательных перемещений;

б) бортовую (или боковую)-колебания судна в плоскости шпангоутов в виде угловых перемещений;

в) килевую (или продольную) качку – колебания судна в диаметральной плоскости также в виде угловых перемещений. При плавании судна на взволнованной поверхности воды часто все три вида качки возникают одновременно или в различных комбинациях. Существенное влияние на все виды качки судна оказывает направление его движения по отношению к бегу волны. Качка судна вредно отражается на его эксплуатационных и мореходных качествах.

Перечислим вредные последствия качки:

а) периодический подъем и зарывание в волну оконечностей судна, вызывающие дополнительное сопротивление движению и выход из воды гребного винта, что приводит к потере его упора и снижению скорости хода, увеличению расхода топлива, заливаемости палубы и ухудшению условий обитаемости судна;

б) создание таких условий, которые могут привести к опрокидыванию судна из-за потери им поперечной остойчивости;

в) ухудшение условий эксплуатации машин и механизмов, а также дополнительные нагрузки на прочные связи корпуса от удара волн и действия сил инерции, возникающих при качке;

г) снижение эффективности артиллерийской или торпедной стрельбы на кораблях, затруднение работы ракетных установок;

д) вредное физиологическое воздействие на людей (заболевание морской болезнью).

Принято различать два вида колебаний судна на качке: свободные (на тихой воде), которые происходят по инерции после прекращения сил, вызвавших их, и вынужденные , которые вызываются внешними периодически приложенными силами, например морским волнением.



Общее устройство судов

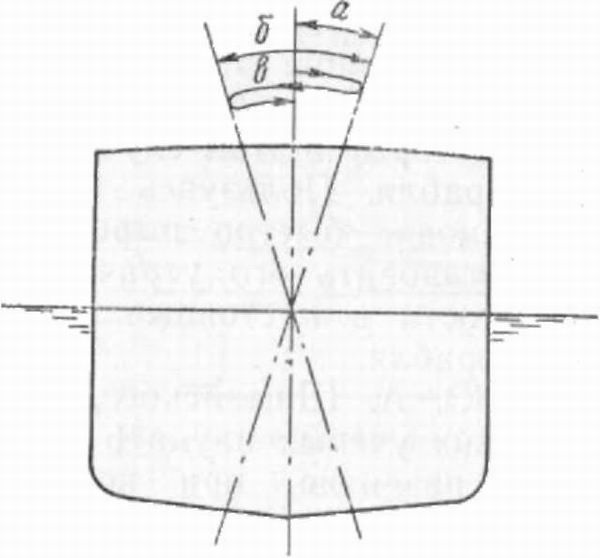

Рис. 19. Характеристики качки: а – амплитуда; б – размах; в – период качки.




Основной причиной качки судна является одновременное действие на него волн, сил плавучести и остойчивости. Основными характеристиками качки как периодического колебательного движения судна являются: амплитуда, размах и период качки (рис. 19).

Амплитудой качки называется наибольшее отклонение судна от исходного положения, измеренное в градусах.

Размах качки – сумма двух последовательных амплитуд (наклонение судна на оба борта).

Период качки -время между двумя последовательными наклонениями или время, в течение которого судно совершает полный цикл колебаний, возвращаясь к тому положению, при котором начался отсчет.

Период качки судна оказывает влияние на характер качки: при большом периоде качка совершается плавно, наоборот, при малом периоде качка происходит порывисто, вызывая тяжелые последствия.

Период (в секундах) свободной бортовой качки вычисляется по следующей формуле:

Общее устройство судов

где k – коэффициент, зависящий от типа судна; его величина лежит в пределах 0,74/0,80;

В – расчетная ширина судна по действующую ватерлинию, м;

h0 – начальная поперечная метацентрическая высота, м.

Из приведенного значения видно, что судно, обладающее большой остойчивостью, имеет порывистую качку, существенно влияющую на его эксплуатацию.

Период (в секундах) свободной вертикальной качки на тихой Rone насчитывается по приближенной формуле

Общее устройство судов

а килевой качки – по формуле

Общее устройство судов

где Т0 – осадка судна, м.

При плавании судна на взволнованной воде, поскольку судно увлекается движением воды и до некоторой степени является поверхностной частицей, участвующей в орбитальном движении, равнодействующая приложенных к судну сил веса, сил плавучести и сил инерции направлена по нормали к склону воды. Изменение профиля волны непрерывно отражается на форме подводного объема судна и его величине, что приводит к вынужденным колебаниям судна.

Следовательно, характер вынужденных колебаний судна зависит от профиля волны, а их период всегда равен периоду волны. Для уменьшения качки судна принимают ряд мер, условно разделяемых на общие и специальные. К общим мерам относится рациональный выбор формы теоретического чертежа судна , а к специальным- установка конструкций – успокоителей качки , создающих моменты, противодействующие качке судна.

Общими мерами, направленными на уменьшение заливаемости судна и погружение его оконечностей в волну, являются: седловатость палубы, расширение верхней части носовых шпангоутов, образующее развал бортов, а также установка в носовой части верхней палубы водоотбойного козырька, который разрушает покрывающую судно волну и отводит ее к бортам.

Для успокоения наиболее неблагоприятной и опасной бортовой качки применяют специальные меры, заключающиеся в установке успокоителей качки, которые делят на пассивные и активные. Действие первых основано на использовании энергии качания самого судна, действие вторых – на использовании внешних источников энергии, они искусственно управляются. Рассмотрим наиболее простые и эффективные успокоители качки.

1) Боковые (скуловые) кила (рис. 20) представляют собой простейшие пассивные успокоители, имеющие вид наделок в виде пластин площадью до 4% от площади ватерлинии. Эти пластины устанавливают по нормали к скуле в средней части корпуса вдоль линии тока воды, длиной до 40% от длины судна. Принцип действия этих килей заключается в создании момента, обратного моменту качания судна. Под действием таких боковых килей амплитуда бортовой качки уменьшается до 50%.

2) Бортовые пассивные цистерны (рис. 21) устроены по принципу сообщающихся сосудов в виде бортовых цистерн, соединенных водными и воздушными каналами с клапаном, регулирующим переливание воды между цистернами. Клапан регулирует воду с таким расчетом, чтобы она не поспевала за креном судна, а, отставая, переливалась бы по инерции в сторону поднимающегося борта, когда момент воды в цистерне, противодействуя наклонению судна, успокаивает его качку.



Общее устройство судов

Рис. 20. Боковые кили и их конструкция.




Эти цистерны дают хорошие результаты как успокоители только при режимах качки, близких к резонансу. Во всех прочих случаях они почти не умеряют качку, а даже увеличивают его амплитуду.



Общее устройство судов

Рис. 21. Бортовые пассивные цистерны и положение в них жидкости при качке судна в резонанс с волной.




3) Бортовые активные цистерны представляют собой такие же бортовые цистерны, соединенные каналами, но вода в них перетекает под воздействием автоматически регулируемых насосов. Эти цистерны действуют эффективно при всех режимах качки судна. Вес воды, находящейся в активных цистернах (обычно их используют под пресную воду или топливо), должен составлять приблизительно 4% от водоизмещения судна.

4) Управляемые боковые рули (рис. 22) являются активными успокоителями качки и устанавливаются в подводной части корпуса в том районе, где ширина судна наибольшая.



Общее устройство судов

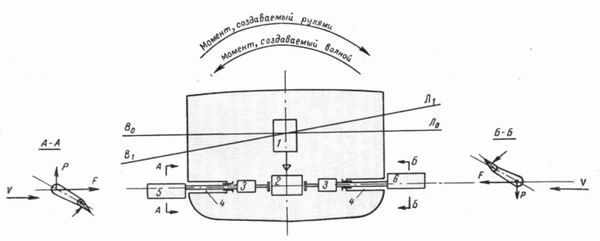

Рис 22 Схема работы управляемых боковых рулей левого борта, 1 – аппаратура управления; 2 – система управления; 3 – приводы рулей; 4- ниши для рулей; 5 -перо руля левого борта; 6 – перо руля правого борта. V-скорость и направление набегающего потока; Р – подъемная сила; F – лобовое сопротивление.




Перекладка рулей производится автоматически: на всплытие – на погружающемся борту, на погружение – на всплывающем борту судна. Подъемные силы, возникающие на рулях, образуют момент, обратный наклонению судна, умеряющий амплитуду качки до четырехкратного ее размера. Так как подъемная сила рулей зависит от скорости судна, боковые рули эффективны только на быстроходных судах.

При отсутствии качки для устранения дополнительного сопротивления движению судна и предотвращения поломки рулей при швартовке бортом боковые рули убирают в специальные ниши внутрь корпуса судна.



Общее устройство судов

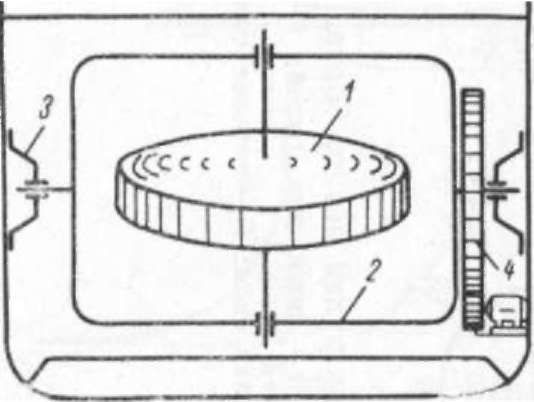

Рис. 23. Схема устройства гироскопического успокоителя качки. 1 – гироскоп; 2 – рама гироскопа; 3 – цапфы, конструктивно связывающие раму с корпусом; 4 – устройство, поворачивающее или тормозящее раму гироскопа.




5) Гироскопический успокоитель (рис. 23) основан на использовании гироскопического эффекта – свойстве гироскопа сохранять неизменной ось своего вращения. Гироскопический момент в значительной степени компенсирует кренящий момент, снижая амплитуду качки. Успокоитель представляет собой маховик, вращающийся в раме, связанной на шарнирах с корпусом судна.

При бортовой качке судна рама гироскопа самопроизвольно раскачивается в ДП. Если эти качания рамы тормозить или принудительно поворачивать раму при помощи специального электродвигателя, то она будет оказывать на цапфы добавочные давления, образующие пару, противодействующую качке судна. Например, такой успокоитель (с маховиком весом 20 т) установлен на американской подводной лодке «Джордж Вашингтон».

Управляемостью судна называется его способность удерживать заданное направление движения или изменять его в соответствии с перекладкой пера руля. Управляемость характеризуется, с одной стороны, способностью судна противостоять на ходу действию внешних сил, затрудняющих удержание заданного направления движению, – устойчивостью на курсе и, с другой стороны, способностью судна изменять направление движения и двигаться по криволинейной траектории – эта способность называется поворотливостью.

Таким образом, под управляемостью судна понимаются оба эти качества, которые являются противоречивыми. Так, если создать судно с таким соотношением главных размерений, которые обеспечат ему твердую устойчивость на курсе, то судно будет обладать плохой поворотливостью. Наоборот, если судно будет обладать хорошей поворотливостью, то оно будет неустойчивым и рыскливым на курсе. При создании судна необходимо это учитывать и выбирать оптимальное значение для каждого из этих качеств с таким расчетом, чтобы судно обладало нормальной управляемостью.

Рыскливостью называется способность судна самопроизвольно отклоняться от курса под влиянием внешних сил. Считается, что судно устойчиво на курсе, если для его удержания число перекладок руля не превышает 4-6 в минуту и судно при этом успевает отклониться от курса не свыше 2-3°.

Для обеспечения устойчивости судна на курсе и его поворотливости в кормовой части судна устанавливают рули . При перекладке руля на борт возникает момент пары сил, поворачивающий судно вокруг вертикальной оси, проходящей через его центр тяжести, в ту сторону, в которую переложен руль (рис. 24).



Общее устройство судов

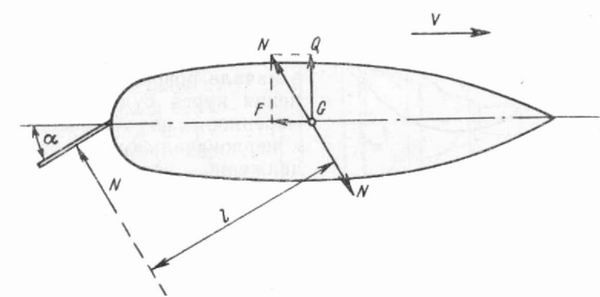

Рис. 24. Схема сил, действующих на судно при перекладке пера руля. N – равнодействующая сил давления воды на перо руля; l- плечо пары сил, вращающих судно; Q – сила дрейфа; F – лобовое сопротивление движению судна.




Перенесем равнодействующую N в центр тяжести судна – точку G, не меняя ее направления и величины, и приложим вторую силу N в обратном направлении. Образовавшаяся пара сил создает момент Mпов = Nl, отклоняющий судно от прямого направления в сторону перекладки пера руля.

Силу N обратного направления разложим на две составляющие: F – силу, направленную вдоль – в сторону, обратную движению судна, и создающую лобовое сопротивление, уменьшающее скорость хода судна примерно на 25-50%; Q – силу дрейфа, действующую перпендикулярно ДП и вызывающую перемещение судна лагом, которое быстро погашается сопротивлением воды.

Если руль идущего с определенной скоростью судна оставить положенным на борт, то центр тяжести судна (вокруг которого оно поворачивается) начнет изменять траекторию своего движения из прямой в криволинейную, постепенно переходящую в окружность постоянного диаметра Dц, который называется диаметром циркуляции, а движение судна по такой траектории – циркуляцией судна (рис. 25).

Диаметр циркуляции, выраженный в длинах судна, определяет степень поворотливости судна. Судно считается хорошо поворотливым, если Dц = (3/5) L. Чем меньше диаметр циркуляции, тем лучше поворотливость судна. Расстояние l, пройденное судном между ЦТ его в момент перекладки руля и до поворота судна на 90°, измеренное по прямой его движения, называется выдвигом.



Общее устройство судов

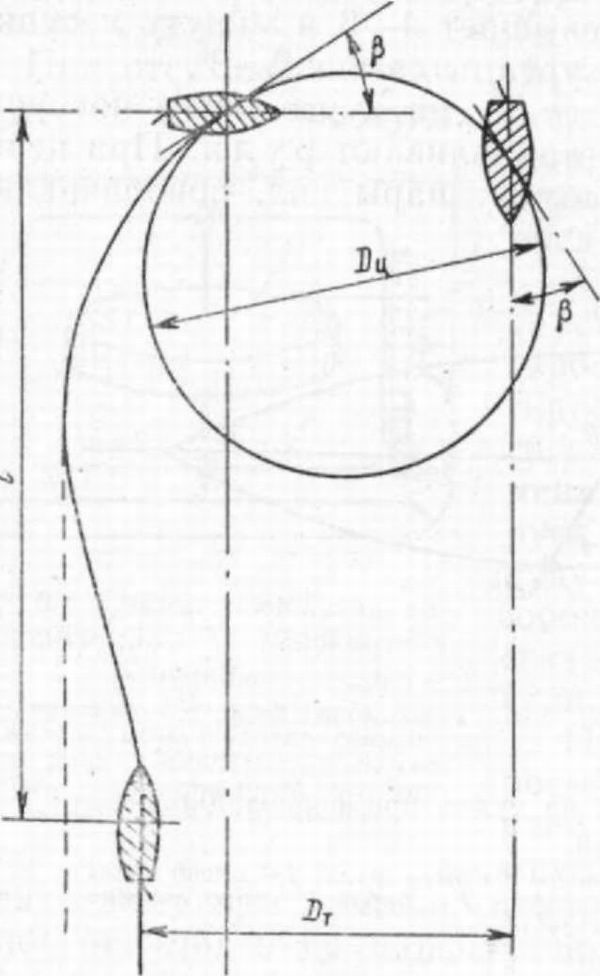

Рис. 25. Циркуляция судна. Dц – диаметр установившейся циркуляции; Dт – тактический диаметр циркуляции; ,в – угол дрейфа.




Расстояние между положением диаметральной плоскости в начале поворота и после изменения курса судна на 180°, измеренное по перпендикуляру к первоначальному направлению движения, называется тактическим диаметром циркуляции , который обычно составляет Dт= (0,9/1,2) Dц . Угол, образованный положением ДП и касательной к траектории движения судна при циркуляции, проведенной через точку G, называется углом дрейфа в.

При движении судна на циркуляции у него возникает крен на борт, противоположный перекладке руля. Кренящий момент образуется от пары сил: центробежной силы инерции, приложенной в ЦТ судна, и силы гидродинамического давления, приложенной приблизительно посередине осадки. Максимального значения угол крена достигает при диаметре циркуляции, равном 5L, и становится тем больше, чем больше скорость судна и чем меньше диаметр циркуляции, и увеличение этих параметров может привести к опрокидыванию судна.

Ходкостью судна называется его способность перемещаться с заданной скоростью при затрате определенной мощности главных двигателей.

При движении судна на него сразу же начинают действовать силы сопротивления воды и воздуха, направленные в сторону, противоположную его движению, преодолеваемые упорным давлением движителя.

Изучение вопросов, связанных с закономерностью этих сопротивлений, дает возможность выбора наиболее рациональных обводов судна, обеспечивающих достижение скорости при минимальной затрате мощности двигателей.

Сопротивления движению судна возрастают при увеличении его скорости и равны сумме отдельных сопротивлений. Сопротивление воды слагается из:

а) сопротивления формы или вихревого сопротивления Rф, зависящего от формы погруженной части корпуса и создающихся за кормой вихревых образований воды, которые, отрываясь от судна, уносят с собой приобретенную ими живую силу вращательного движения. Чем полнее корпус судна и хуже его обтекаемость, тем больше вихрей и значительнее сопротивление;



Общее устройство судов

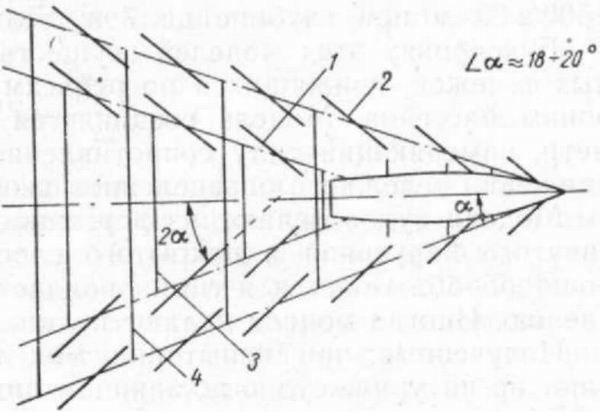

Рис. 26. Система волн, возникающих при движении судна. 1, 2 – расходящиеся кормовые и носовые соответственно; 3, 4 – поперечные носовые и кормовые соответственно.




б) сопротивления трения Rт, которое зависит от скорости судна и величины поверхности погруженной в воду части корпуса. Сопротивление трения возникает оттого, что частички воды, соприкасающиеся с погруженной поверхностью корпуса, прилипают к ней и приобретают скорость судна. Соседние слои воды также начинают двигаться, но по мере удаления от поверхности корпуса скорость их постепенно снижается и пропадает совсем. Таким образом, на поверхности погруженной части корпуса образуется так называемый пограничный слой, в поперечном сечении которого скорость воды неодинакова. Экспериментальным путем получены формулы, с помощью которых определяется трение судовой поверхности.

Шероховатость поверхности увеличивает сопротивление трения, которое учитывается дополнительно.

На сопротивление трения большое влияние оказывает обрастание подводной части корпуса водорослями, ракушками и другими организмами, жувущими в воде, которое увеличивает трение между корпусом и водой. Известны случаи, когда через 4-5 месяцев после очистки подводной поверхности скорость судна из- за обрастания уменьшалась на 4-5 узл.

в) волнового сопротивления RВ, зависящего от формы подводной части корпуса и представляющего собой затрату части мощности главного двигателя на образование системы волн, сопровождающей судно на ходу (рис. 26).

На малых скоростях образуются преимущественно расходящиеся волны. При увеличении скорости хода возрастает величина поперечных волн, на образование которых затрачиваются большие мощности; в.ч

г) сопротивления выступающих частей R , зависящего от сопротивления отдельных выступающих частей, расположенных в подводной части корпуса: рулей, кронштейнов, боковых килей, выступающих деталей приборов и т. п.

Для определения величины этих сопротивлений (за исключением сопротивления трения, которое определяется расчетно-экспериментальным путем), проводят испытания моделей судов в специальных опытовых бассейнах, размеры которых достигают 1500x20 м при глубине до 7 м. Длина моделей 2-8 м.

Буксировку этих моделей осуществляют с помощью специальных тележек, движущихся по рельсам, уложенным по обеим сторонам бассейна. Модель соединяется с тележкой через динамометр, замеряющий силу сопротивления модели при равномерном движении тележки с определенной скоростью вдоль бассейна. Модели судов делают из деревянного каркаса (скельтон), обтянутого парусиной и покрытого слоем парафина. Парафин хорошо обрабатывается и легко поддается переделкам и восстановлению. Иногда модели делают полностью из дерева.

Полученные при испытании моделей результаты пересчитывают на натурное судно по законам динамического подобия. Воздушное сопротивление RВ3 зависит от величины проекции надводной части судна на плоскость миделя; скорости, направления движения; скорости ветра. Оно определяется в аэродинамической трубе методом продува в ней модели и достигает на больших скоростях внушительных размеров, доходящих до 10% от полного сопротивления. После определения всех отдельных сопротивлений полное сопротивление движению судна определяется как сумма их, равная

Общее устройство судов

Полное сопротивление является основой для определения необходимой мощности главной судовой силовой установки, которая преобразуется движителями в поступательное движение судна с заданной скоростью.

Существуют три вида необходимой мощности

1) буксировочная, или эффективная, мощность (EPS), необходимая для преодоления полного сопротивления движению судна с определенной скоростью, выраженная в лошадиных силах (1 л. с.=75 кГм/сек); она равна

Общее устройство судов

где R – полное сопротивление, кГ

v – скорость судна, м/сек;

2) мощность на валу двигателя (BPS), она больше предыдущей и определяется на основе буксировочной с учетом коэффициентов полезного действия самого движителя, передаточных механизмов (редукторов, муфт и т. п.), валопровода (опорных и подшипников и т. п.), она равна

Общее устройство судов

где n – коэффициент полезного действия: nд – движителя; nв – валопровода; nП – передаточного механизма и прочие;

3) индикаторная мощность (JPS), которая в свою очередь больше мощности на валу и равна необходимой мощности силовой установки, с учетом коэффициента полезного действия самого двигателя, т. е.

Общее устройство судов

где nМ – механический коэффициент полезного действия машины. Произведение всех коэффициентов полезного действия называют общим пропульсивным коэффициентом, который у современных судов находится в пределах т) = 0,2-0,64. Все приведенные расчеты относились к сопротивлениям на тихой воде. Волнение, качка, рыскание судна и другие явления также влияют на скорость движения судна, снижая ее в среднем еще на 7-9%, а при сильном шторме и волнении – до 50-60%. Мощность главной судовой силовой установки преобразуется в поступательное движение судна судовыми движителями.
