§ 41.
Основы механизации и автоматизации составления и
загрузки шихты в загранку
Подготовка шихтовых материалов состоит из ряда технологических операций,
различных для каждого состава шихты и требующих разнообразного
технологического и транспортного оборудования. Это наглядно показано на
схеме рис. 50.

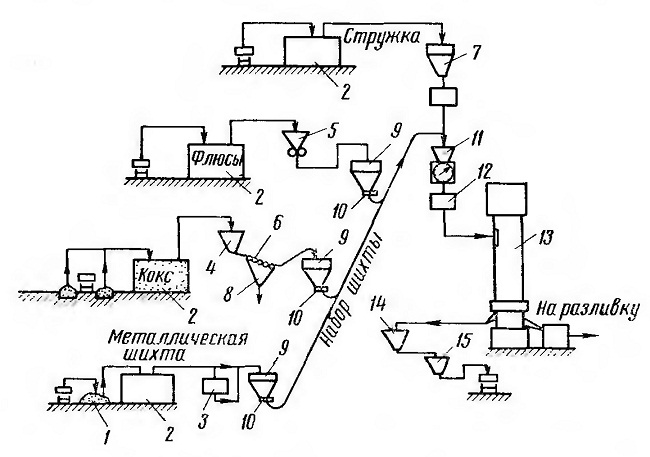

Рис. 50. Схема приготовления шихтовых
материалов:
1 — приемная площадка, 2 — закрома, 3 — оборудование для приготовления
шихты, 4 — промежуточный бункер, 5 — дробилка, б — грохот, 7 —
брикетирующая установка, 8 — бункер для коксовой печи, 9 — бункер,
10 — отпускные устройства, 11 — дозирующее устройство, 12 — бадья, 13 —
ваграика, 14 — сборник гранулированного шлама, 15 — бункер для отгрузки
шлама
Необходимым условием стабильности процесса плавки и
кондиционности выплавляемого сплава является постоянство качества
исходных шихтовых материалов. Правильный состав шихты может быть получен
при соблюдении точного расчета состава шихты и наполнения загрузочной
бадьи шихтой в соответствии с данными этого расчета. Расчет шихты,
являясь трудоемким и длительным процессом, усложняется при необходимости
изменения химического состава сплава по ходу плавки из-за несоответствия
шихтовых материалов на шихтовом складе расчетным.
При комплексной механизации и автоматизации всего процесса подготовки
плавки чугуна в вагранке важнейшей операцией является загрузка в нее
шихты, которая осуществляется несколькими способами. Всем требованиям
автоматической подготовки, составления, дозировки и загрузки шихты в
вагранку удовлетворяет конструкция скипового подъемника (рис. 51).

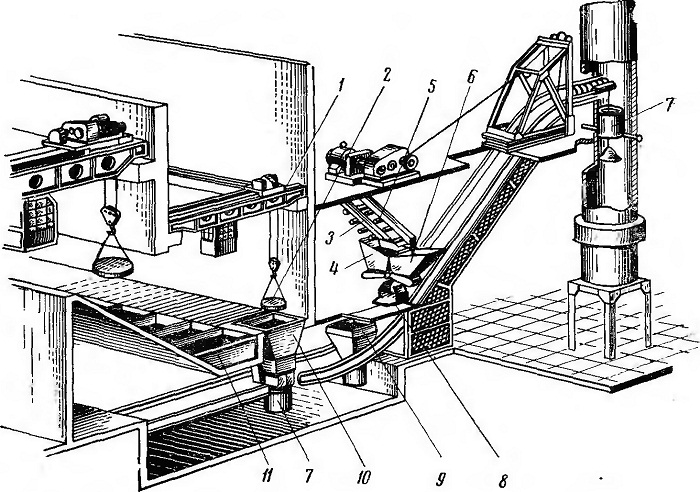

Рис. 51. Принципиальная схема скипового
подъемника для автоматической загрузки шихты в вагранку
Наполнение загрузочной бадьи 7 шихтой происходит на двух позициях. На
нижней позиции бадья наполняется из загрузочной воронки 10 металлической
частью шихты. На верхней позиции бадья наполняется из загрузочной
воронки 9 коксом и флюсами. Рассчитанные вычислительной машиной весовые
дозы металлической шихты выдаются из суточных закромов 11
электромагнитом 2, смонтированным на дистанционно управляемом кране 1.
Необходимые дозы кокса и флюсов из бункеров
4 и 6 подаются приводной дозировочной тележкой 8 с автоматически
открывающимся дном. Наполнение коксом и флюсом расходных бункеров
производится ленточными транспортерами 3 и 5.
Управляет работой механизмов набора шихты и подает ее в загрузочные
воронки оператор из пункта управления. Остановка
загрузочной бадьи под первой и второй воронками,
подача ее на загрузку шихты в вагранку и возвращение на исходную позицию
выполняются автоматически по заданной программе. Команда на загрузку
шихты в вагранку подается специальными приборами в зависимости не только
от уровня шихты в вагранке, но и от хода процесса плавки чугуна в ней.
