§ 39. Элементы механизации процессов приготовления и
раздачи формовочных и стержневых смесей расходным бункерам и при изготовлении смеси на
смесителях периодического действия, где необходимы дозировка и разгрузка
замесов по заданному циклу работы.

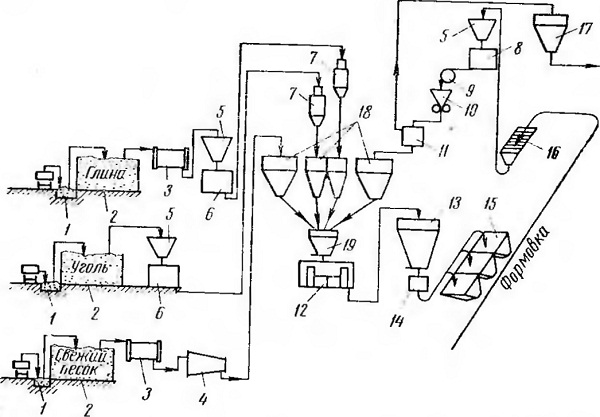

Рис. 46. Принципиальная схема процесса
приготовления формовочных и стержневых смесей:
Автоматическое управление комплексом операций, выполняемых при изготовлении формовочной смеси, должно быть связано также с контролем технологического процесса и возможно при наличии соответствующих приборов, которые автоматически контролируют исходную влажность горелой земли, регулируют подачу воды в бегуны и проверяют влажность готовой смеси на ленточном транспортере. Регулирование загрузки бункеров над формовочными машинами и бегунами осуществляется автоматически плужками-сбрасывателями. Такое управление исключает надобность в постоянном наблюдении за наличием необходимого запаса материалов в бункерах со стороны обслуживающего персонала. Управление плужками-сбрасывателями 2 (рис. 47) осуществляется по определенному уровню смеси в бункере 5, устанавливаемому маятниковым указателем-лопаткой 4, которая воздействует на конечный выключатель 6.
При замыкании контактов конечного выключателя включается силовой электромагнит 3, усилие которого через рычаг передается на плужковый сбрасыватель 2. Под действием усилия электромагнита сбрасыватель опускается на ленту 1 и смесь поступает в бункер до тех пор, пока отклонившаяся под давлением смеси указатель-лопатка не разомкнет контакты конечного выключателя 6 и не обесточит электромагнит 3. После обесточивания

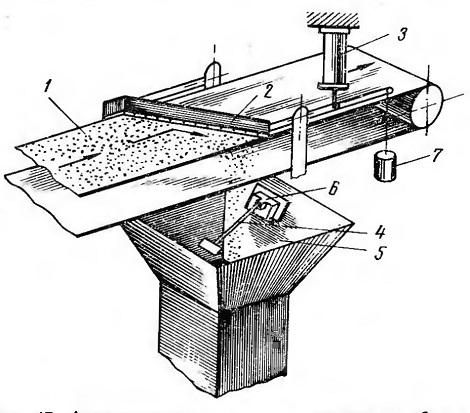

Рис. 47. Автоматическое управление плужками-сбрасывателями
