ОТБОРТОВКА МЕТАЛЛА

Отбортовка применяется при изготовлении деталей, имеющих цилиндрическую или овальную форму, кромки которых отгибают наружу под каким-либо углом. Отбортовку кромок у деталей производят также под фланцы.

Образование кромки (борта) на детали при отбортовке происходит вследствие некоторого растяжения металла. Величина утоныиения металла в месте отбортовки зависит от свойств металла, его толщины, угла гибки и размера кромки.

Отбортовка кромок у деталей производится при помощи деревянных и стальных молотков, наковален и скребков (см. табл. 33). Рабочие поверхности молотков, наковален и скребков должны быть отполированы, а рабочие кромки наковален и скребков обработаны по требуемому радиусу. Наковальни и скребки закрепляют в слесарных тисках. При отбортовке применяют деревянные и-металлические оправки и распорные кольца. Деревянные оправки изготовляют из твердых пород дерева. Для изготовления металлических оправок и колец применяют алюминиевые сплавы или малоуглеродистые стали. Рабочие поверхности оправок и колец должны быть тщательно обработаны и отполированы.

При отбортовке ручным способом на наковальне или скребке большое значение имеют подбор необходимых инструментов и подготовка кромки детали. При отбортовке кромки по кривой большого радиуса надо пользоваться молотком-наводильником. Кромки обрабатываемой детали должны быть ровно обрезаны и очищены от заусенцев.

Отбортовку патрубка (рис. 89, а) выполняют на наковальне при помощи деревянного молотка или стального молотка-наводильника. Приступая к работе, нужно определить ширину кромки и отложить ее величину от верхнего края патрубка.

Отбортовку производят в несколько приемов. Например, чтобы отогнуть кромку в 40 мм, край патрубка необходимо раздать (расколотить) в стороны на 10—15 мм больше высоты кромки патрубка, т. е. на 50—55 мм, с таким расчетом, чтобы не изменился основной диаметр патрубка при дальнейшем отгибании кромки (рис. 89, б). Если же отбортовку кромки у патрубка производить непосредственно в месте отгиба кромки, т. е. на высоте 40 мм от верхнего края патрубка, без предварительной его раздачи, то во время отбортовки в месте отгиба кромки получится сужение (рис. 89, в). Такой патрубок трудно исправить.

После раздачи верхнего конца патрубка в стороны приступают к отбортовке, для чего патрубок устанавливают на наковальню !(рис. 89, г) и наносят удары молотком не прямо по краям, а наискось, так как при нанесении прямых ударов на кромке могут появиться трещины. Кромка должна плотно прилегать к поверхности наковальни или стойки. Ударять по ней на весу не рекомендуется во избежание образования трещин. Отбортовку кромки производят постепенно, в два-три приема, пока кромка не будет отогнута на 90°. При отбортовке нужно распределять удары молотком ,по всей кромке равномерно, не допуская лишних ударов по одному и тому же месту. В процессе отбортовки и после получения кромки требуемого размера место отбортовки правят 'гладильным молотком на наковальне.

Отбортовка ручным способом отнимает много времени, требует много металла, поэтому применяют различные приспособления, оправки и станки, которые значительно повышают производительность труда и качество работы.

Отбортовку кромок у цилиндрических деталей, например у патрубков и труб, можно производить на зигмашинах, применяя ролики соответствующей формы и размеров (см. рис. 81, д).

Небольшие кромки (не более 10 мм) на деталях, изготовляемых из металла толщиной до 0,5 мм, можно получить отбортов-кой на ручных настольных зигмашинах. Приводные зигмашины позволяют получать кромки на деталях, изготовляемых из материала толщиной до 1 мм.

Получение кромки на детали при отбортовке на зигмашине производится в несколько приемов, в зависимости от толщины металла и величины кромки. В начале отбортовки деталь удерживают горизонтально, а затем ее наклоняют относительно роликов, постепенно отбортовывая кромку на требуемый угол. В процессе отбортовки деталь может слегка покоробиться. Такую деталь правят молотком на наковальне. Кромки после отбортовки обрезают по разметке и опиливают напильником.

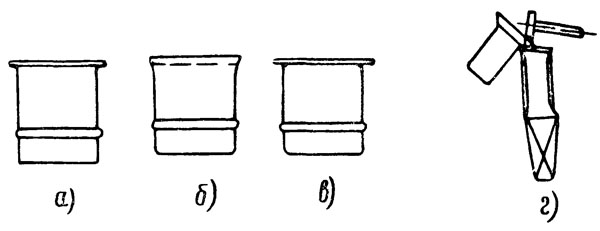

Рис. 89. Виды и отбортовка патрубков:
а — готовый патрубок, б — заготовка патрубка с раскошенными краями, в — патрубок, суженный в месте отгиба кромки, г — отбортовка патрубка на наковальне
