РАЗВОДКА МЕТАЛЛА

Разводка применяется при изготовлении деталей, кромки (борта) которых отгибаются наружу; при этом длина контура детали больше длины контура заготовки.

Образование кромок на детали в этом случае происходит вследствие растяжения металла. При разводке частицы металла перемещаются, т. е. волокна удлиняются и металл в местах разводки делается тоньше. Величина утонынения металла в месте разводки зависит от свойств металла, его толщины, размеров кромок, угла и радиуса закругления.

Для ручной разводки применяют молотки: деревянные — при разводке деталей, изготовленных из цветных металлов, стальные— при разводке стальных деталей. Разводку производят на стальных стойках и оправках разных форм и размеров (см. табл. 33). Стойки для работы зажимают в слесарные тиски. Оправки могут быть зажаты в слесарные тиски или прочно закреплены на верстаке.

Детали с двумя отогнутыми концами под углом 90°, кромки которых располагаются наружу (рис. 90, а), изготовляют из профиля прямоугольной формы при применении разводки.
Для разводки заготовку профиля устанавливают на оправку или на рельс так, чтобы та часть, которая будет подвергаться обработке, лежала на рабочей части инструмента всей своей плоскостью. Заготовку нужно держать левой рукой, плотно прижимая ее кромкой к поверхности рабочей части оправки или рельса.

Концы профиля надо разводить равномерно. В тех случаях, когда от ударов деревянным молотком металл не поддается растяжению, нужно производить разводку стальными молотками-наводильниками.

Ударять следует по наружному краю кромки равномерно и таким образом, чтобы под ударами находилась площадь в 3/4

ширины кромки (рис. 90, б). При неравномерных ударах на кромках образуется волнистость. Нельзя ударять по одному и тому же месту сгиба кромки, так как могут появиться трещины.

Заготовка в месте разводки после ряда последовательных и равномерных ударов начинает слегка изгибаться (рис. 90, в). Как только металл начнет упрочняться (твердеть), его отжигают и снова приступают к разводке.

Момент нагартовки металла практически можно определить следующими тремя признаками: 1) прекращением разводки металла; 2) силой отдачи молотка — в результате удара молоток отскакивает энергичней; 3) звонким металлическим ударом.

В процессе разводки надо подвергать правке кромки заготовки, так как они часто получаются волнистыми, что способствует образованию трещин.


Процесс разводки продолжается до тех пор, пока заготовке

не будет придана требуемая форма (рис. 90, г). Углы и радиусы гибки проверяют по шаблону или по угольнику. Кромки после обрезки опиливают напильником.

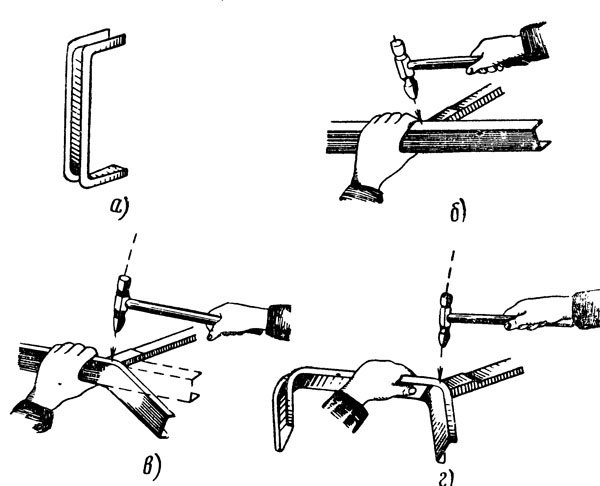

Рис. 90. Готовый профиль и приемы разводки:
а -готовый профиль, б и в — разводка первого конца, г-разводка второго конца
