СХЕМА УПРАВЛЕНИЯ ПАССАЖИРСКОГО ЛИФТА ГРУЗОПОДЪЕМНОСТЬЮ 320 КГ И СКОРОСТЬЮ ДВИЖЕНИЯ 0,71 М/С

На схеме управления лифта (рис. 3.10) можно выделить следующие элементные цепи:

а) схему управления автоматической дверью, состоящую из реле РВ5, РВ2, РЗД, РП1, РОД;

б) схему включения этажных реле (в отличие от аналогичной схемы этажного реле односкоростного лифта (см. рис. 3.4) здесь показаны дополнительно две кнопки, установленные в машинном помещении. M-Вверх и М-Вниз)\

в) схему включения контакторов КВ и КН, КБ и КМ вместе с реле РД.

Между клеммой 151 и проводом 102 подключено реле точной остановки РТО. Клемма 241 под напряжением, если замкнуты кнопка M-Стоп в машинном помещении и блокировочные контакты предохранительных устройств: выключателя конечного ВК, выключателя натяжного устройства ограничителя скорости ВНУ, выключателя В2 в приямке, кнопки К-Стоп в кабине, выключателя ловителей BJI, выключателя слабины подъемных канатов СПК.

Между клеммами 241 и 249 включены блокировочные контакты дверей кабины ДК, дверей шахты ДШ и дверных замков ДЗ всех этажей (на схеме показаны контакты ДШ и ДЗ только крайних этажей — первого и девятого). Если все эти контакты замкнуты, клемма 249 под напряжением и включено реле контроля дверей РКД.

На шинку вызова 21 напряжение подается от клеммы 201Л через штепсельный разъем ШР2 и замкнутые контакты РД, BP2-I, РВ2.

Если кабина неподвижна, то на клемме 39 (в цепи РОД) есть напряжение: контакты РД и РТО замкнуты, контакт BP2-III включен. К этой клемме подключены шинка приказа И и шинка самоблокировки этажных реле 31. Шинка приказа находится под напряжением, если: 1) дверь открыта, в этом случае РКД выключено, а контакт 39—11 РКД замкнут; 2) дверь закрыта, но кабина неподвижна; тогда реле РКД включено и через замкнутый контакт 11—117 РКД, выключатель режимов ВР2-1 и замкнутый контакт РД шинка приказа соединена с клеммой 201Л.

Во время движения кабины шинки приказа и вызова отключены от клеммы 201Л контактом РД.

Шинка 31 подключена к клемме 39 через замыкающий контакт реле пуска РП1 и размыкающий контакт РОД. Когда закрывается дверь, РЗД включает РП1 и

на шинке 31 есть напряжение. Если же РП1 выключено, то напряжение на шинку 31 может быть подано только при нажатой кнопке контактами этажных реле с шинки вызова 21 или шинки приказа 11.

Шинка открывания дверей 51 подключена к клемме 49 в цепи РОД через размыкающие контакты РВ5, РД и РТО. Назначение этих контактов следующее: контакт РВ5 размыкает цепь после включения РОД; контакт РД исключает включение РОД нажатием кнопки вызова в момент прохода кабиной зоны точной остановки, когда отключается РТО и замыкает свой контакт в цепи шинки 51; контакт РТО запрещает включение РОД, если кабины нет на этажной площадке.

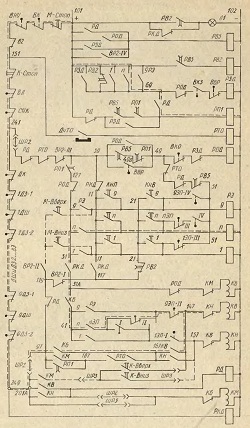

рис. 3.10. Схема управления двухскоростного лифта
