РАБОТА КОПИРАППАРАТА ГРУЗОВОГО ЛИФТА С ДВУХСКОРОСТНЫМ ДВИГАТЕЛЕМ И ВНУТРЕННИМ КНОПОЧНЫМ УПРАВЛЕНИЕМ
Реле управления «Верх» РУВ и реле управления «Низ»
РУН выбирают для включения одну из катушек копираппарата — КАВ или КАН.
Реле РПИ — реле про-должительности импульса — ограничивает
продолжительность импульса, поступающего на катушки.
Пусть кабина находится на первом этаже. Напротив датчика копираппарата нет магнитного шунта, сопротивление его мало, и, следовательно, РИК включено (рис. 4.4). Контакт РИК в цепи РПИ замкнут, реле продолжительности импульса тоже включено. Контакт РИК в цепи катушек КАВ, КАН разомкнут.

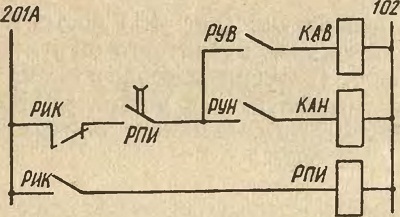

Рис. 4 3. Схема включения катушек КАВ, КАН и реле РПИ

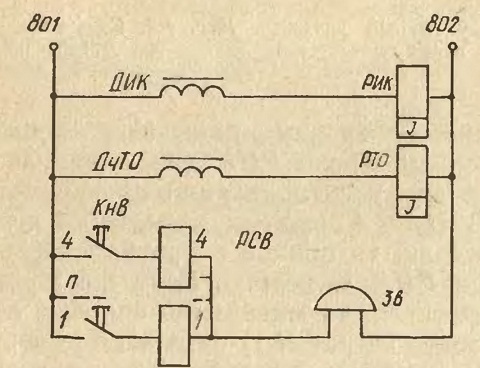

Рис. 4.4. Схема сигнализации

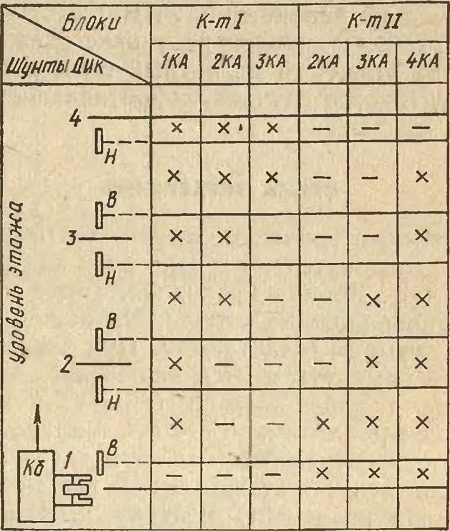

Рис. 4.5. Диаграмма состояния контактов копираппарата («х» — контакт замкнут, «—» — контакт разомкнут)
Затем кабину вызвали на один из верхних этажей. Включено реле управления «Верх» РУВ и замкнут контакт РУВ в цепи катушки КЛВ. Датчик ДИК наезжает на верхний шунт первого этажа, реле РИК выключается, замыкая свой контакт в цени катушки КЛВ. Якорь катушки втягивается, поворачивая ротор КА на один шаг. Вместе с РИК выключается и РПИ; но последнее
имеет выдержку времени и поэтому контакт РПИ в цепи катушки КАВ
разомкнется спустя ?^0,2 с. Катушка КАВ выключается. Проезжая мимо
верхнего и нижнего шунтов второго этажа, катушка КАВ получит два
импульса напряжения и дважды повернет ротор КА на один шаг.
контакты 1 всех блоков копираппарата 1КА, 2КА, ЗКА.
Контакт 4KA-I в схеме не использован. Когда кабина пройдет верхний шунт
первого этажа, контакт 1KA-I замкнется. На площадке второго этажа (см.
горизонтальную строку рис. 4.5) замкнуты контакты 1KA-I и 3KA-II, 4КА -II.
