ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ В КАБИНЕ МАШИНИСТА АВТОМОБИЛЬНОГО КРАНА
КС-3579
В кабине машиниста расположены:
щиток приборов (рисунок В.36), на котором расположены
контрольно-измерительные приборы, органы управления вспомогательными
приборами и блок обработки данных ограничителя нагрузки;

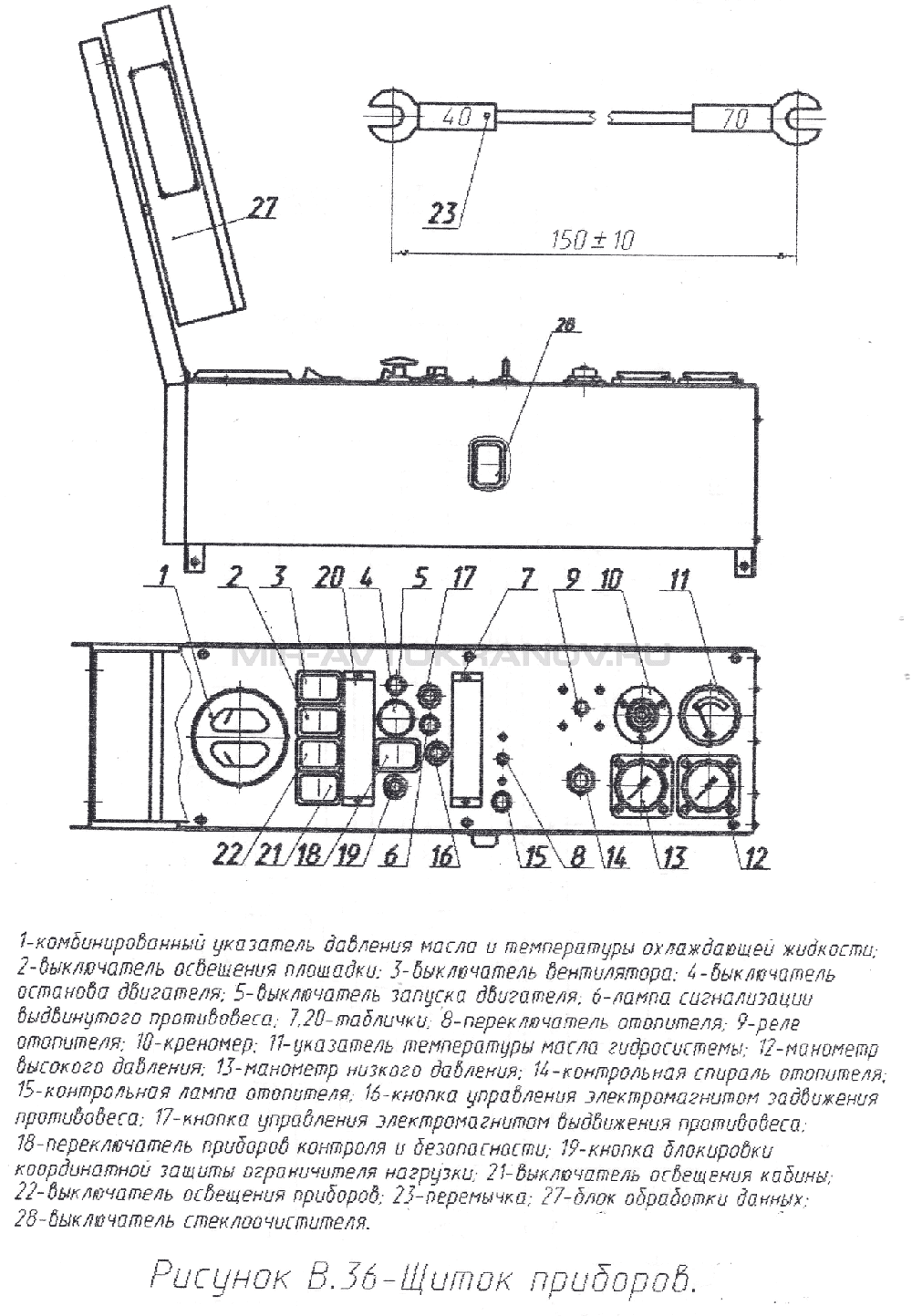

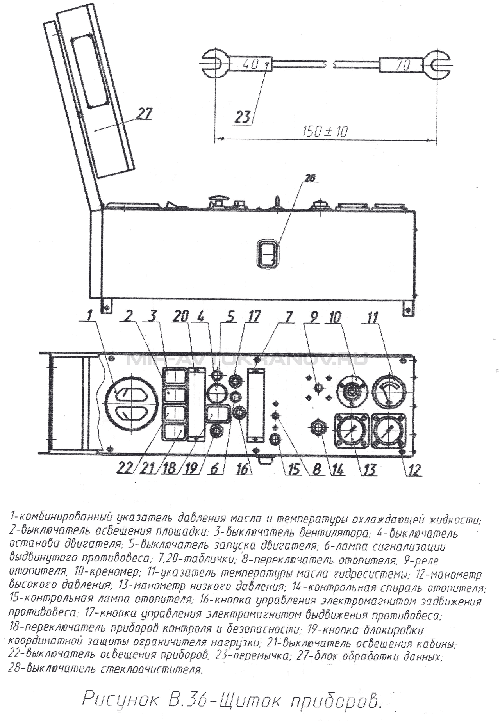

Рисунок В.36 Щиток приборов
педаль топливоподачи, имеющая фиксированное среднее положение,
соответствующее минимальным оборотам двигателя в крановом режиме;
рукоятка 1 поворота поворотной части крана (рисунок В. 17), при
переводе которой вперед (от себя) происходит поворот вправо, а при
переводе назад (на себя) - поворот влево;

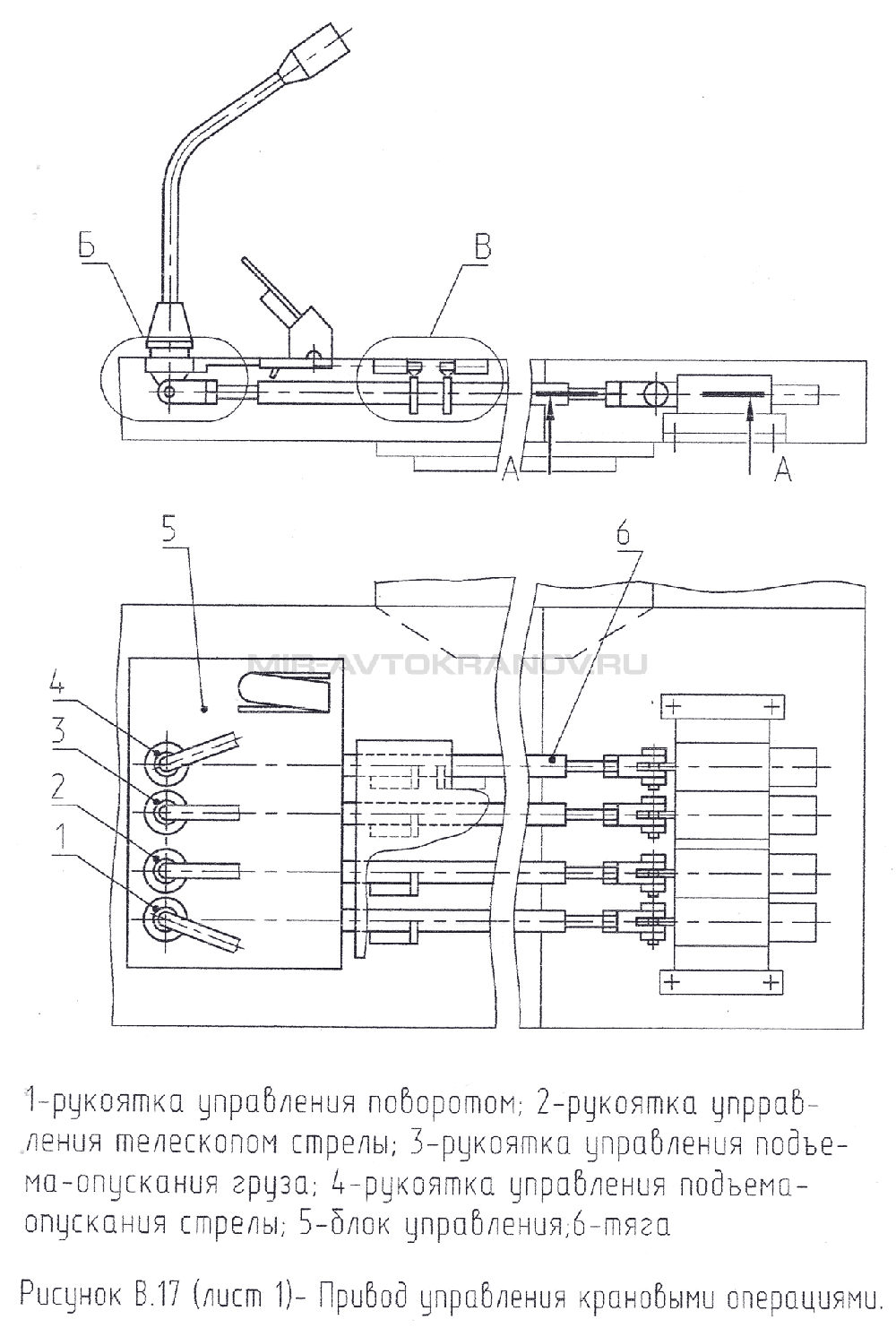

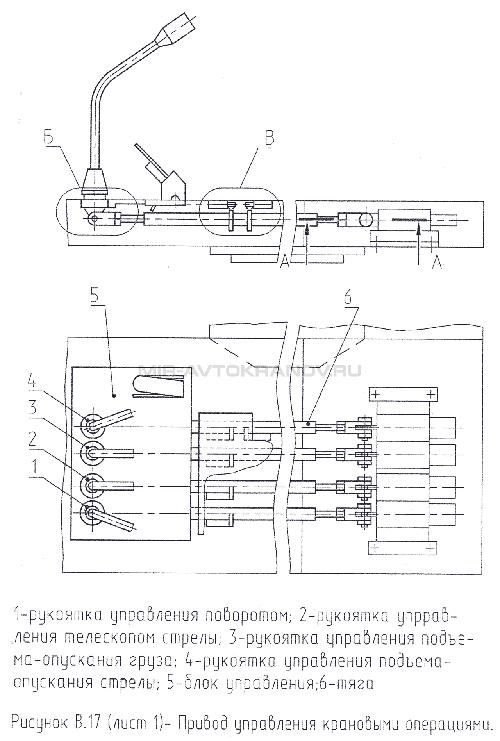

Рисунок В.17 (Лист 1) Привод управления крановыми операциями

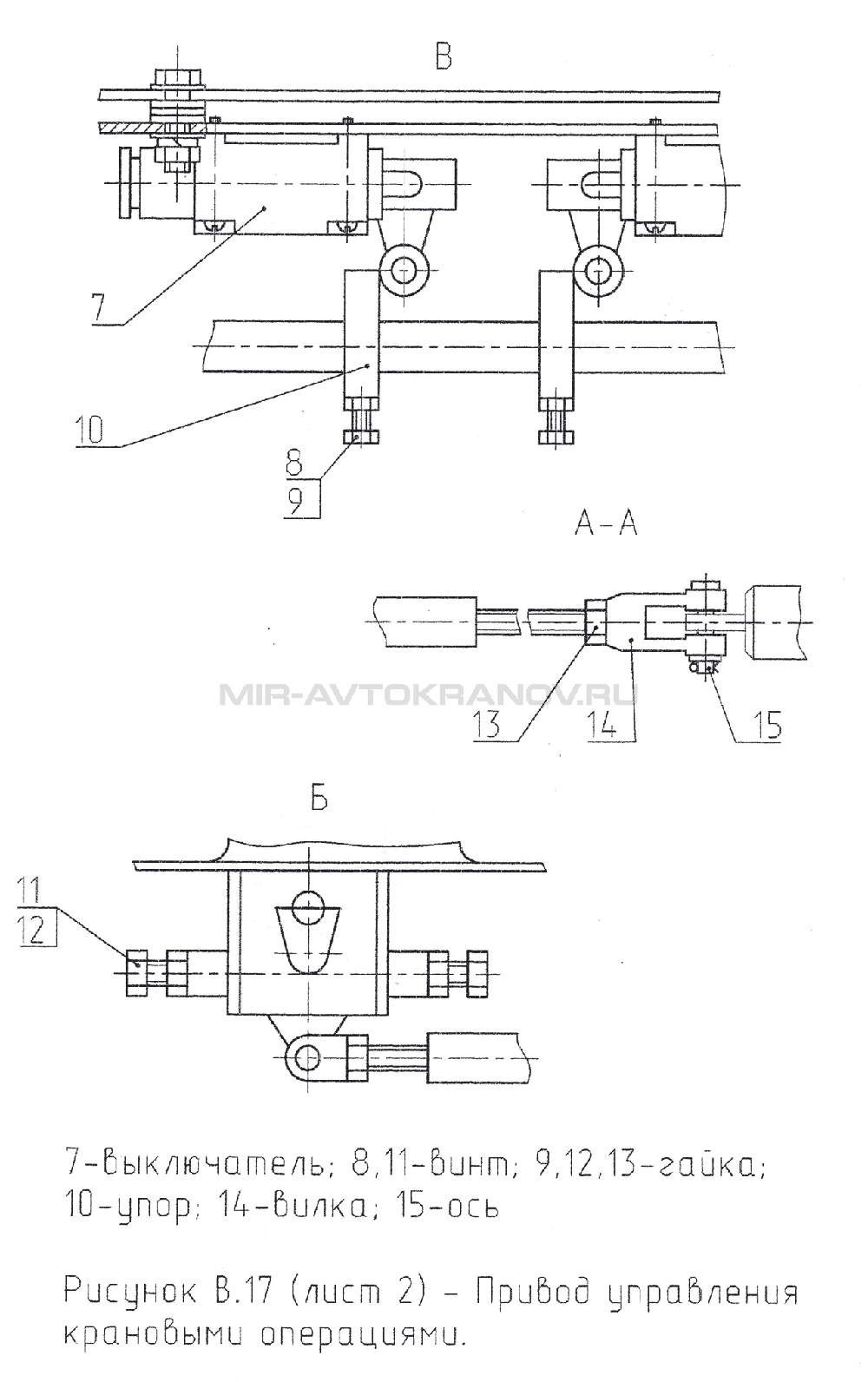

Рисунок В.17 (Лист 2) Привод управления крановыми операциями
рукоятка 2 управления секциями стрелы, при переводе которой вперед
(от себя) происходит выдвижение секций стрелы, а при переводе назад
(на себя) - втягивание секций стрелы:
рукоятка 3 управления грузом, при переводе которой вперед (от себя)
происходит опускание груза, а при переводе назад (на себя) - подъем
груза;
рукоятка 4 управления стрелой, при переводе которой вперед (от себя)
происходит опускание стрелы, а при переводе назад (на себя) - подъем
стрелы.
На кране в качестве указателей угла наклона крана применяются креномеры
ампульного типа: один указатель установлен на задней балке опорной рамы
и используется при вывешивании крана на выносных опорах, а второй -
установлен в кабине машиниста и предназначен для наблюдения за возможным
изменением угла наклона крана (просадка грунта, гидроцилиндров опор) во
время работы.

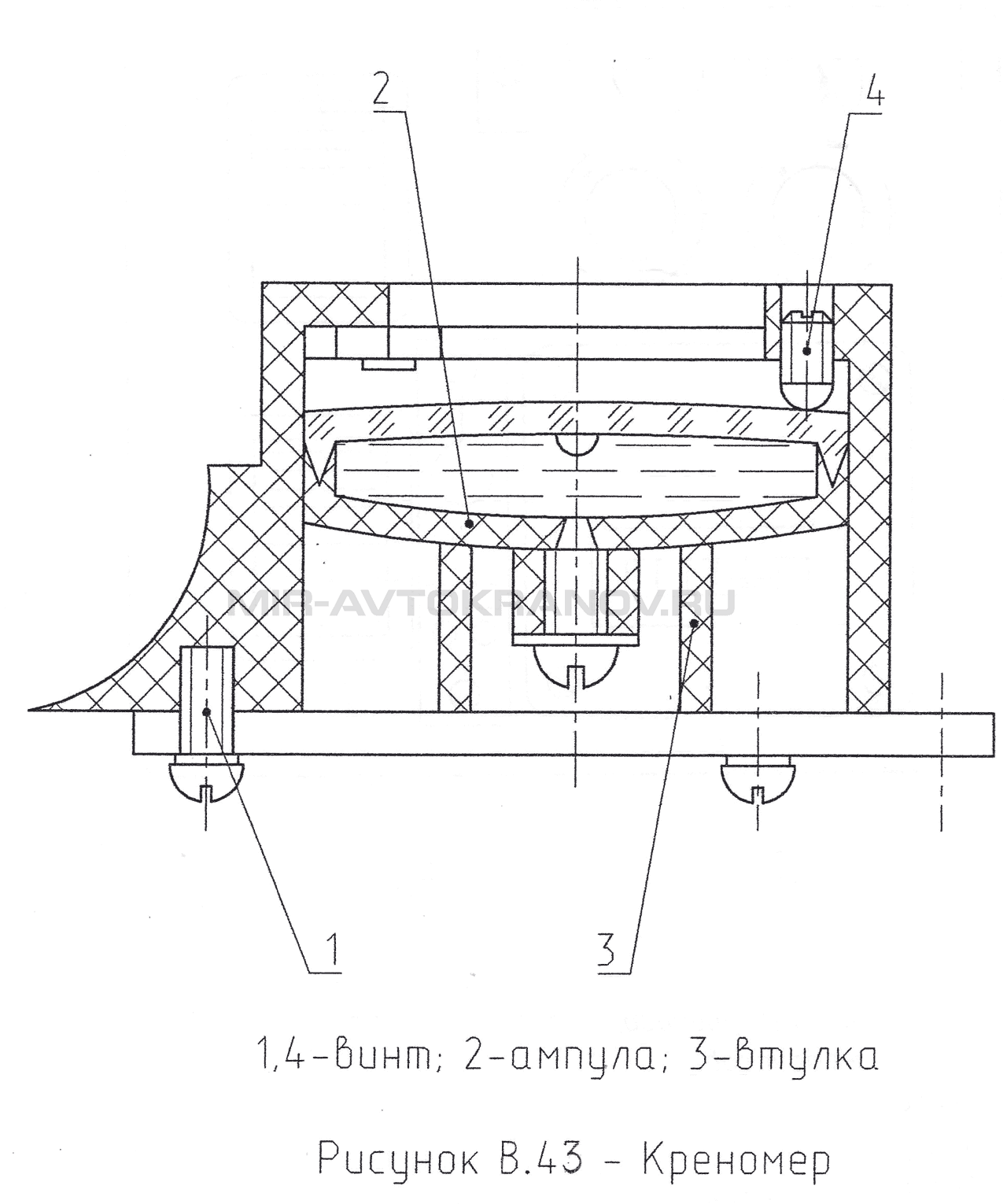

Рисунок В.43 Креномер
Принцип действия указателя основан на свойстве воздушного пузырька в
жидкости, заключенного под сферической крышкой, сохранять крайнее
верхнее положение.
Указатель состоит из креномера, корпуса, основания и регулировочных
винтов 4. На стекле креномера нанесены три концентрические окружности.
При наклоне крана на 1 градус центр воздушного шарика совпадает с
контуром второй по величине окружности, на 2 градуса - с контуром
третьей от центра окружности.
Внутренняя полость заполнена спиртоглицериновой смесью.
Смесь заливается через специальное отверстие. При этом во внутренней
полости оставляется воздушный шарик диаметром 5…6 мм.
Креномер, устанавливаемый на задней балке рамы, оборудуется крышкой и
лампочкой. Для фиксации крышки в рабочем положении служит пружина.
Креномер регулируйте следующим образом:
установите кран на выносные опоры и проверьте горизонтальность
вывешивания.
Разность вылетов не должна превышать 50 мм при замере в трех точках
через 90 градусов (вылет - 3 м);
установите винтами 4 корпус креномера в положение, при котором
воздушный шарик находился бы в центре окружностей;
поверните крановую установку на один полный оборот, наблюдая за
воздушным шариком. При повороте шарик не должен выходить из
центрального круга.
5.8 ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ АВТОМОБИЛЬНОГО КРАНА КС-3579
К крану прикладывается комплект необходимого при ремонте и обслуживании
инструмента, запасных частей и принадлежностей (ЗИП).
Комплект состоит из инструмента и принадлежностей шасси автомобиля,
дополнительных недостающих инструментов и принадлежностей для ремонта и
обслуживания крановой установки. Номенклатура и количество деталей ЗИП
приведены в ведомости ЗИП.
С краном поставляются следующие принадлежности:
диагностический манометр;
низконапорный рукав для соединения ручного насоса с гидробаком;
воронка для заливки смазки в редукторы;
переносная электрическая лампа (ЗИП шасси);
таблички: мест смазки, грузовых и высотных характеристик крана.
Инструмент, запасные части и принадлежности хранятся в кабине машиниста
и в инструментальных ящиках.
