5.6.2

ЩИТОК ПРИБОРОВ АВТОМОБИЛЬНОГО КРАНА КС-3579

 (РИСУНОК В.36)

Щиток приборов установлен на боковой стенке в кабине машиниста и служит для размещения контрольно-измерительных приборов, выключателей, кнопок управления, ламп сигнализации. На рисунке В.36 показано размещение и назначение всех элементов, установленных на щитке. На табличках 7, 20 размещены символы, определяющие назначение каждого из элементов управления.

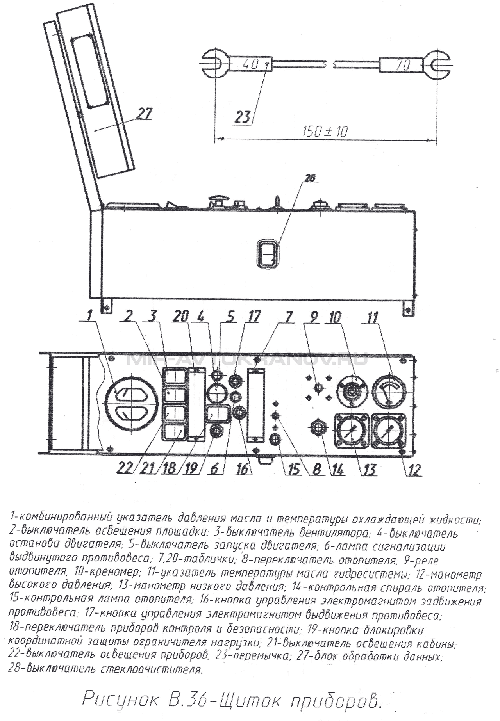

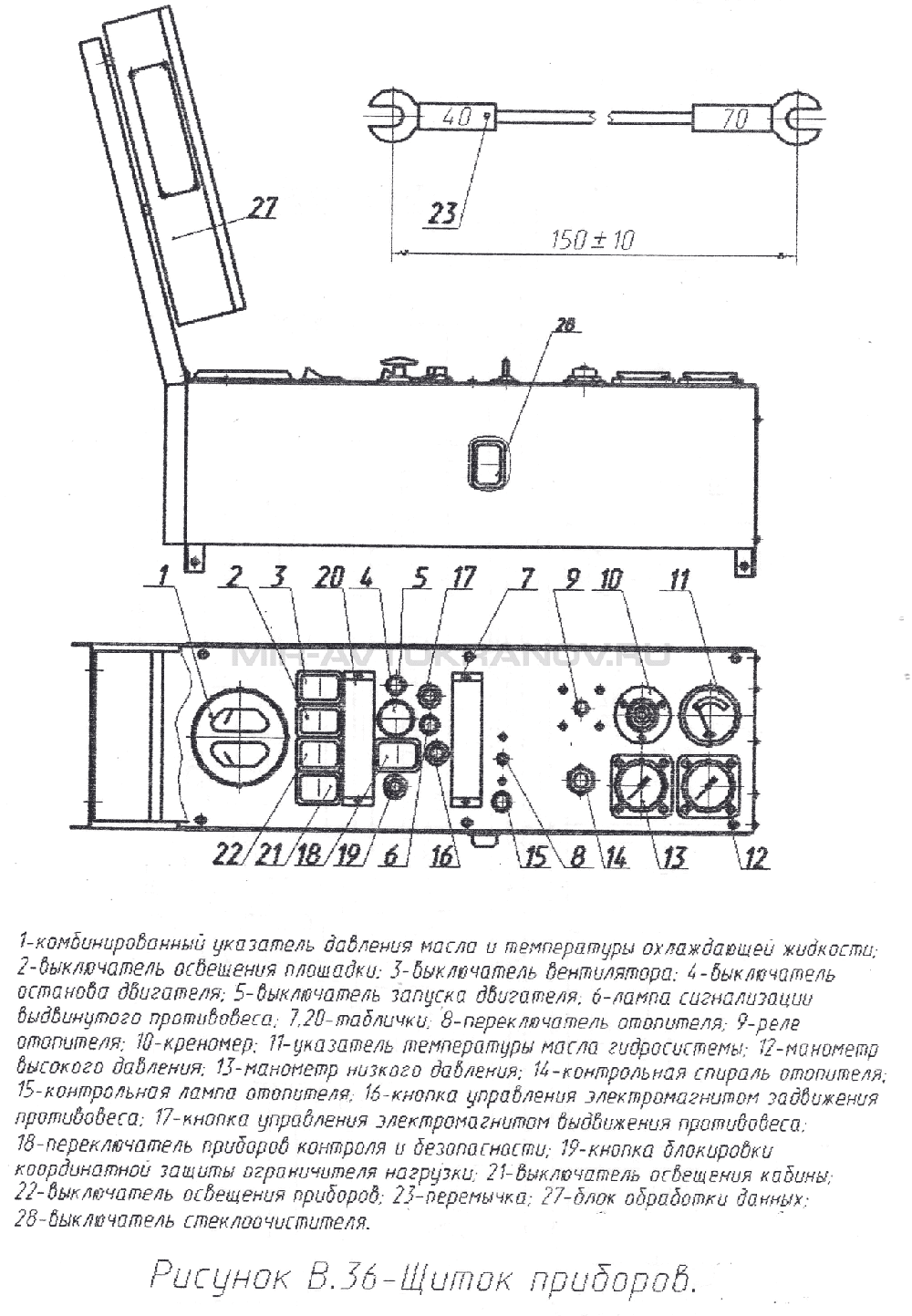

Рисунок В.36 Щиток приборов

Расшифровка символов приведена на рисунке В.37.

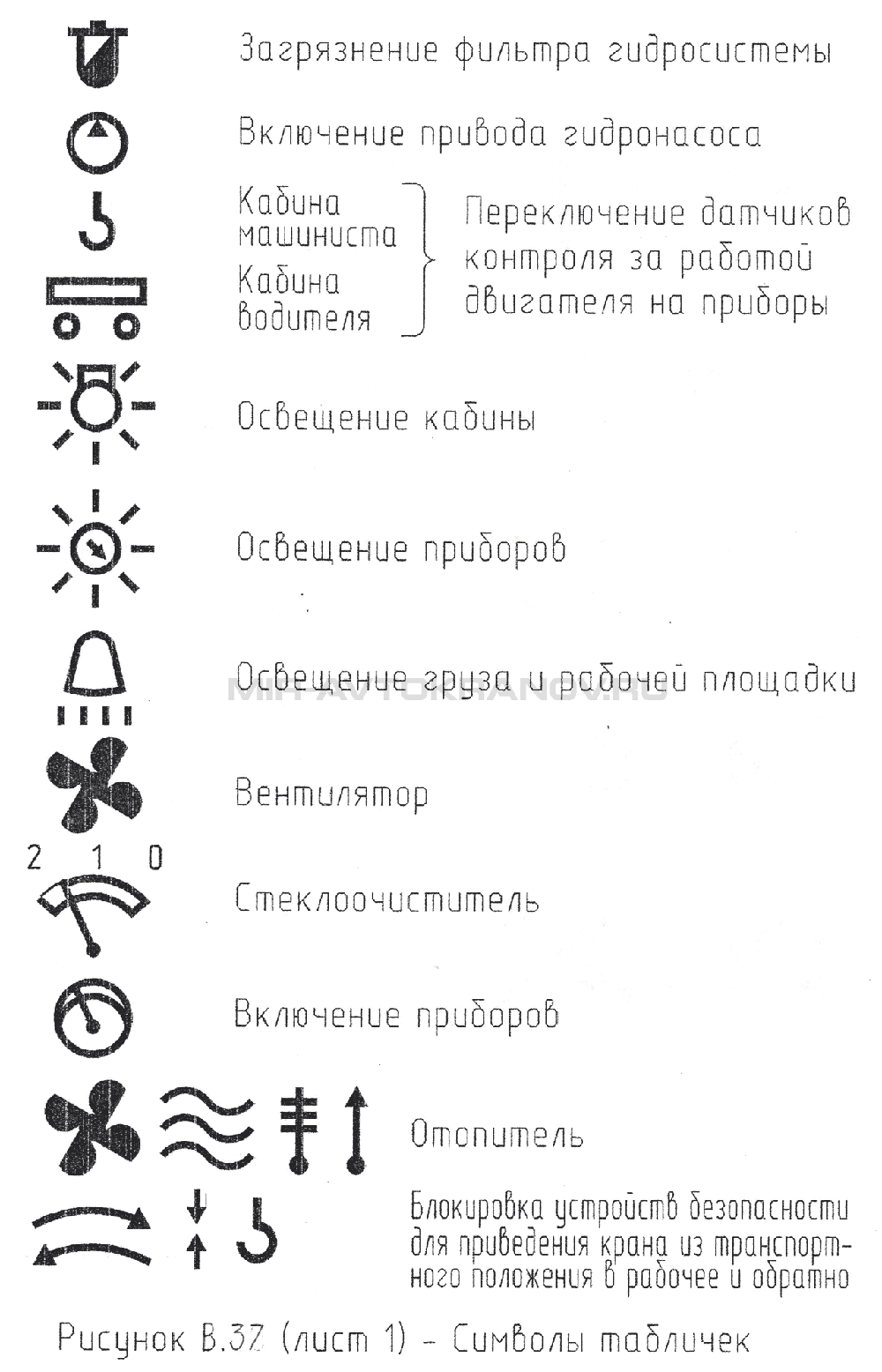

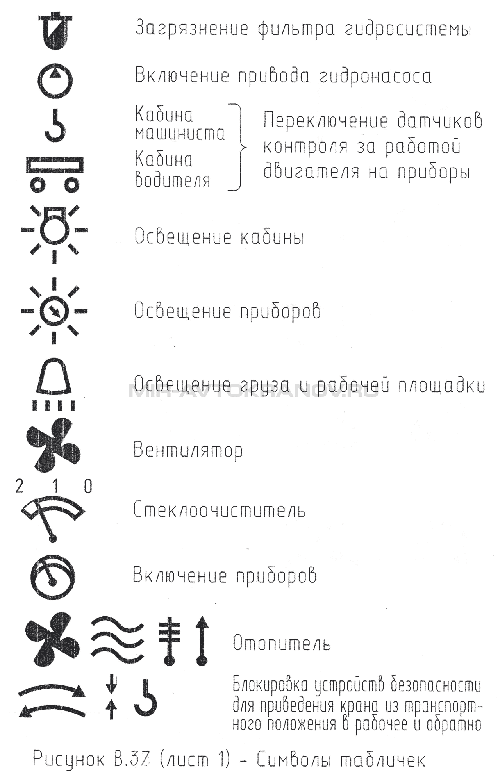

Рисунок В.37 (Лист 1) Символы табличек

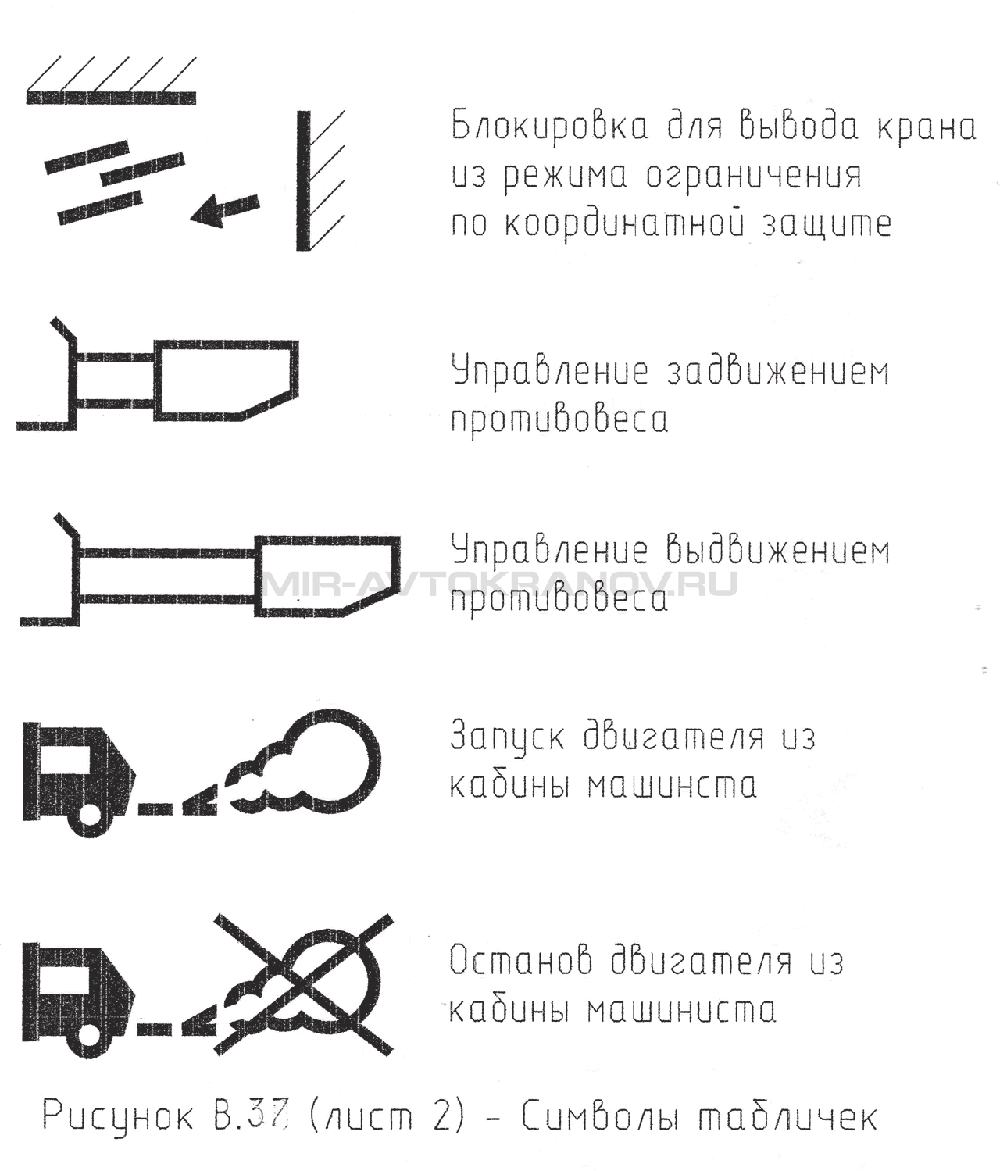

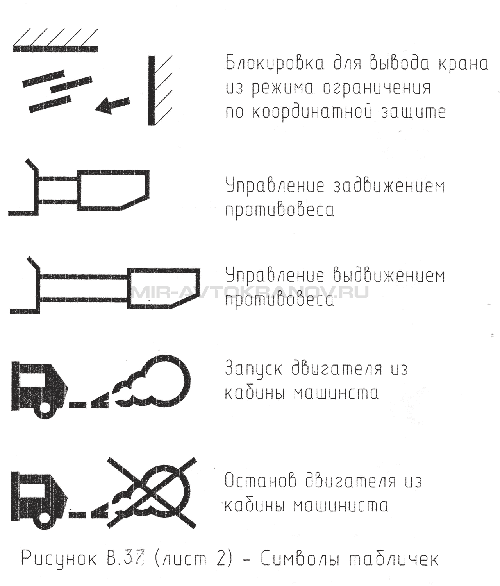

Рисунок В.37 (Лист 2) Символы табличек
