ОГРАНИЧИТЕЛЬ НАГРУЗКИ АВТОМОБИЛЬНОГО КРАНА КС-3579





Ограничитель нагрузки ОНК-140-06М (рисунок В.41) предназначен для защиты крана от перегрузок и опрокидывания при подъеме груза, защиты рабочего оборудования от повреждения при работе в стесненных условиях или в зоне линий электропередачи (ЛЭП) (координатная защита) и для отображения информации о фактической массе поднимаемого груза, предельной грузоподъемности, степени загрузки крана, величине вылета, высоте подъема оголовка стрелы, ее длине и угле наклона, относительно горизонта.

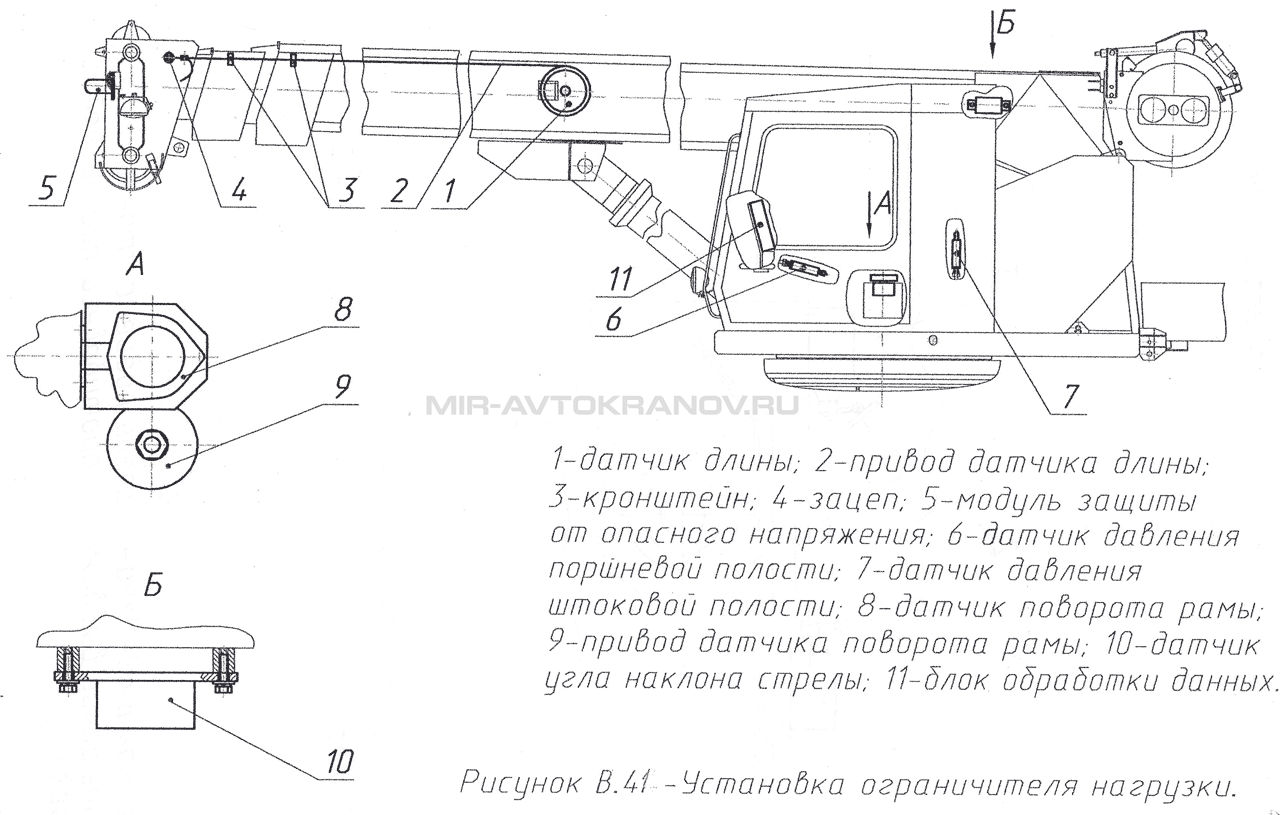

Рисунок В.41 Установка ограничителя нагрузки

Рисунок В.41 Установка ограничителя нагрузки



Встроенный в ОНК блок телеметрической памяти (БТП) обеспечивает запись и долговременное хранение информации о рабочих параметрах крана, а также о степени нагрузки в течение всего срока службы крана.
Ограничитель в зависимости от режима, работы и геометрии рабочего оборудования крана производит выборку одной из заложенных в память программ грузовых характеристик и воспроизводит ее в виде заградительной функции, т.е. зависимости между вылетом и массой груза, при превышении которой формируются выходные команды управления блокировочными устройствами грузоподъемных механизмов.

Ограничитель выдает информацию:

  • о моменте опрокидывания крана Мопр в процентах, если Мопр <_100 %, или о степени загрузки крана относительно максимальной грузоподъемности, если Мопр > 100 %;
  • о величине вылета крюка R, в метрах;
  • о фактической массе поднимаемого груза Q, в тоннах;
  • о длине стрелы L, в метрах;
  • о высоте подъема оголовка стрелы Н, в метрах;
  • о максимальной грузоподъемности Qmax (в тоннах) на данном вылете R;
  • об угле азимута поворотной платформы, в градусах;
  • об угле наклона, стрелы относительно горизонта, в градусах;
  • о давлении в поршневой и штоковой полостях гидроцилиндра подъема стрелы, в атмосферах;
  • о текущем времени суток (часы и минуты).

Ограничитель сигнализирует:

  • зеленой лампой НОРМА - о нормальном режиме работы крана;
  • желтой или зеленой лампой “90 %” и прерывистым звуковым сигналом о том что кран загружен не менее, чем на 90 %;
  • красной лампой СТОП, прерывистым звуковым сигналом и отключает механизмы крана при превышении допустимого значения грузового момента, заложенного в программу на любом из режимов его работы;
  • красным индикатором, прерывистым звуковым сигналом и отключает механизмы крана при приближении оголовка стрелы на опасное расстояние к проводам воздушных линий электропередачи переменного тока частотой 50 Гц и напряжением свыше 0,22 кВ;
  • красным индикатором - о срабатывании концевого выключателя подъема крюка;
  • красным индикатором - о срабатывании обогревателя (термостата) ОНК;
  • красным индикатором - о наличии напряжения + 5 В на ОНК;
  • красными индикаторами - о выбранных крановщиком для работы стреловом оборудовании, опорном контуре и схеме запасовки грузового каната;
  • о введении режима координатной защиты включением соответствующих индикаторов (постоянным свечением) по числу введенных ограничений;
  • красной лампой, прерывистым звуковым сигналом, отключает механизмы крана, дополнительно включает мигающим светом соответствующие светодиоды по числу введенных ограничений без отключения лампы зеленого света при достижении заданных ограничений типа «Стена», «Потолок», «Поворот вправо», «Поворот влево» (координатная защита).

В состав ограничителя входят:

  • блок обработки данных;
  • преобразователи давления;
  • датчик угла маятниковый;
  • датчик угла (азимута);
  • датчик длины стрелы (вылета);
  • модуль защиты от опасного напряжения;
  • жгут.

Подробное описание конструкции ограничителя, принцип действия, проверка, настройка, характерные неисправности и методы их устранения изложены в руководстве по эксплуатации, инструкции по монтажу, пуску и регулированию ОНК-140-06М, входящих в состав эксплуатационной документации крана.
