ПРЕДОХРАНИТЕЛЬНЫЕ УСТРОЙСТВА АВТОМОБИЛЬНОГО КРАНА КС-3579

5.6.5 ПРЕДОХРАНИТЕЛЬНЫЕ УСТРОЙСТВА АВТОМОБИЛЬНОГО КРАНА КС-3579

Предохранительные устройства, на кране служат для обеспечения безопасной работы и защиты от поломок механизмов и конструкций крана.
К предохранительным устройствам крана относятся: ограничитель сматывания каната (ограничитель опускания крюка), ограничитель подъема, стрелы, ограничитель нагрузки, ограничитель подъема крюка.

5.6.5.1 ОГРАНИЧИТЕЛЬ ПОДЪЕМА КРЮКА АВТОМОБИЛЬНОГО КРАНА КС-3579

Ограничитель подъема, крюка (рисунок В.39) предназначен для отключения механизма подъема груза при достижении крюковой подвеской крайнего верхнего положения.

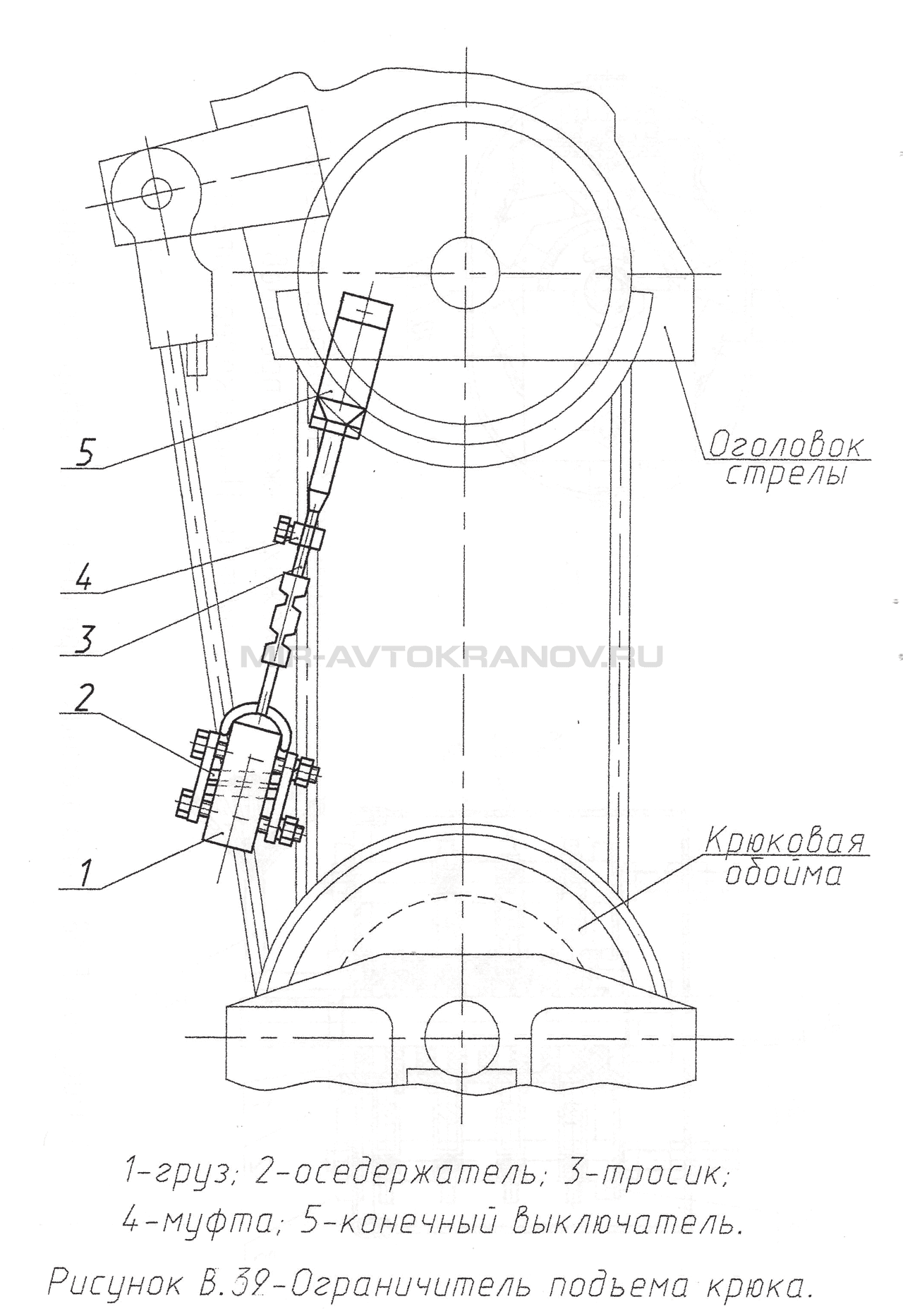

Рисунок В.39 Ограничитель подъема крюка

При подъеме к оголовку стрелы крюковой подвески упор, установленный на ней поднимет груз 1, подвешенный на тросике 3 к путевому выключателю 5. При ослаблении тросика шток путевого выключателя освобождается и, за счет пружины, размыкаются контакты, отключающие гидрораспределитель “З” (см. рисунок В. 19).

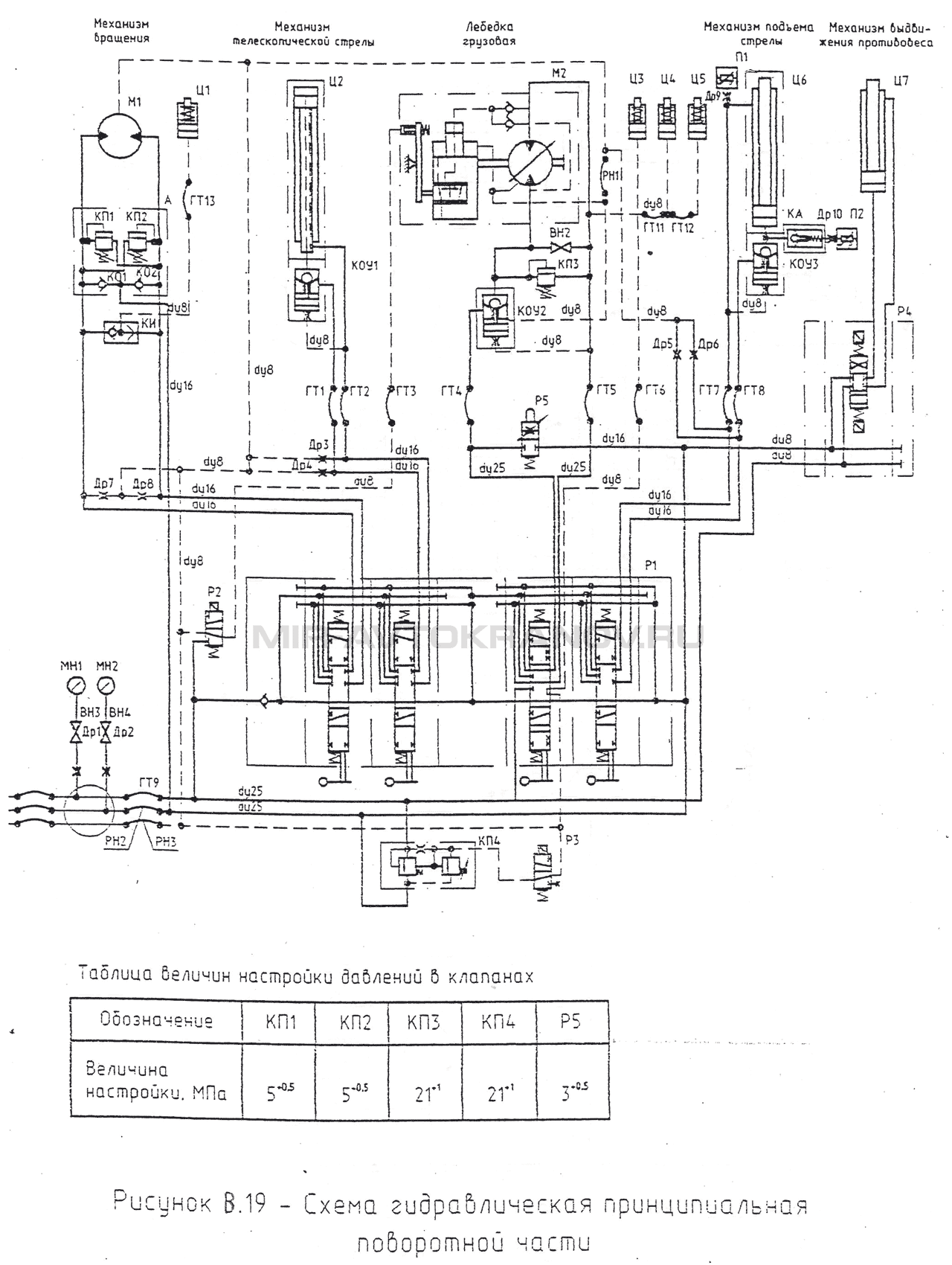

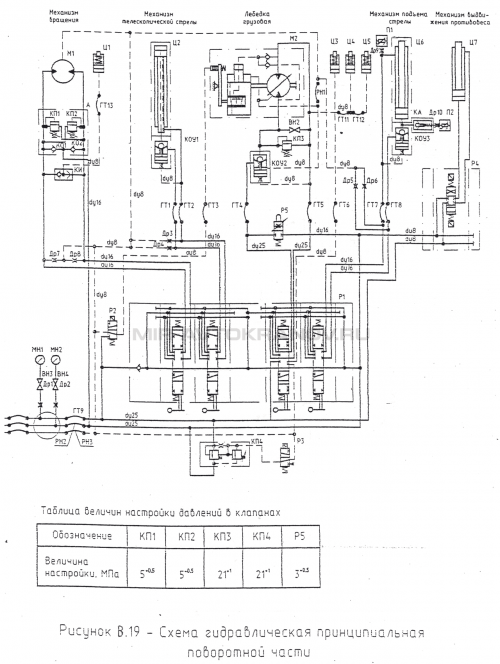

Рисунок В.19 Схема гидравлическая принципиальная поворотной части

Регулировка производится изменением длины тросика 3 с помощью зажимной муфты 4. Расстояние между конструктивными элементами грузозахватного органа и стрелой должно быть не менее 200 мм при сработавшем ограничителе.
