5.6.3

ТОКОСЪЕМНИК АВТОМОБИЛЬНОГО КРАНА КС-3579



 (РИСУНОК В.38)

Токосъемник (рисунок В.38) кольцевого типа на кране служит для электрической связи электрооборудования, расположенного на поворотной раме, с электрооборудованием неповоротной части крана и шасси автомобиля.

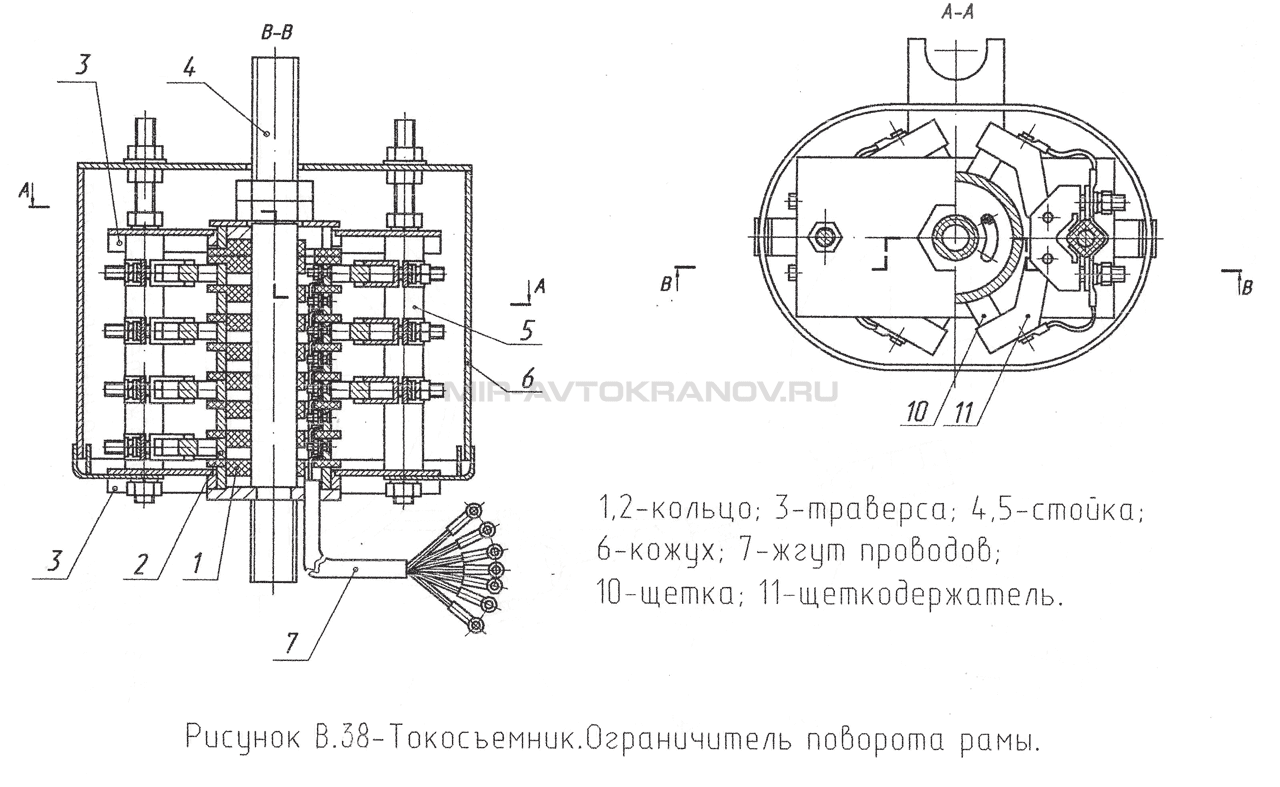

Рисунок В.38 Токосъемник. Ограничитель поворота рамы

Рисунок В.38 Токосъемник. Ограничитель поворота рамы



На стойке 4 собраны изоляционные кольца 1 и токопроводящие кольца 2, которые закреплены гайками.
Провода жгута 7 подключаются к токопроводящим кольцам 2.
Изолированные стойки 5, на которых размещены щеткодержатели 11 со щетками 10 соединяют траверсы 3. Провода от поворотной рамы подключаются к щеткодержателям 11. Токосъемник защищен разъемным кожухом 6.
Стойка 4 с пакетом колец 1 и 2 ввертывается в гайку на крышке вращающегося соединения и является неподвижной частью токосъемника
Подвижная часть - траверсы 3, стойки 5 со щеткодержателями 11 - связана с поворотной рамой через поводок и может вращаться вокруг неподвижной части, обеспечивая скользящий контакт щеток 10 и колец 2.




5.6.4 ПРИБОРЫ ОСВЕЩЕНИЯ И СИГНАЛИЗАЦИИ АВТОМОБИЛЬНОГО КРАНА КС-3579

К приборам освещения и световой сигнализации относятся: фары, плафон освещения кабины, лампочки освещения приборов, контрольные лампы работы отопительной установки, загрязнения фильтра гидросистемы, включения привода гидронасоса, пульта управления, противовеса, светильника габарита стрелы.
Звуковая сигнализация осуществляется звуковыми сигналами при нажатии на кнопку в рукоятке управления механизмом поворота.
