5.6

ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЬНОГО КРАНА КС-3579



Питание электропотребителей автомобильного крана осуществляется постоянным током напряжением 24 вольта от сети базового автомобиля по однопроводной электрической схеме.
Электрооборудование включает в себя приборы освещения и сигнализации, электродвигатели вентилятора кабины и отопителя, электромагниты гидрораспределителей, электрическую часть отопительной установки, контрольно-измерительные приборы, коммутационную аппаратуру, приборы и устройства безопасности, электропроводку.
Схемы электрооборудования приведены на рисунках:

-    принципиальная электрическая схема - рисунок В.34
-    схема электромонтажная - рисунок В.35





5.6.1 ОПИСАНИЕ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ СХЕМЫ АВТОМОБИЛЬНОГО КРАНА КС-3579



 (РИСУНОК В.34)

В перечне электрооборудования (таблица 5.4) приведены наименование и назначение, место установки элементов электросхемы, из которого работа в схеме большинства из них понятна и дополнительных пояснений не требуется.

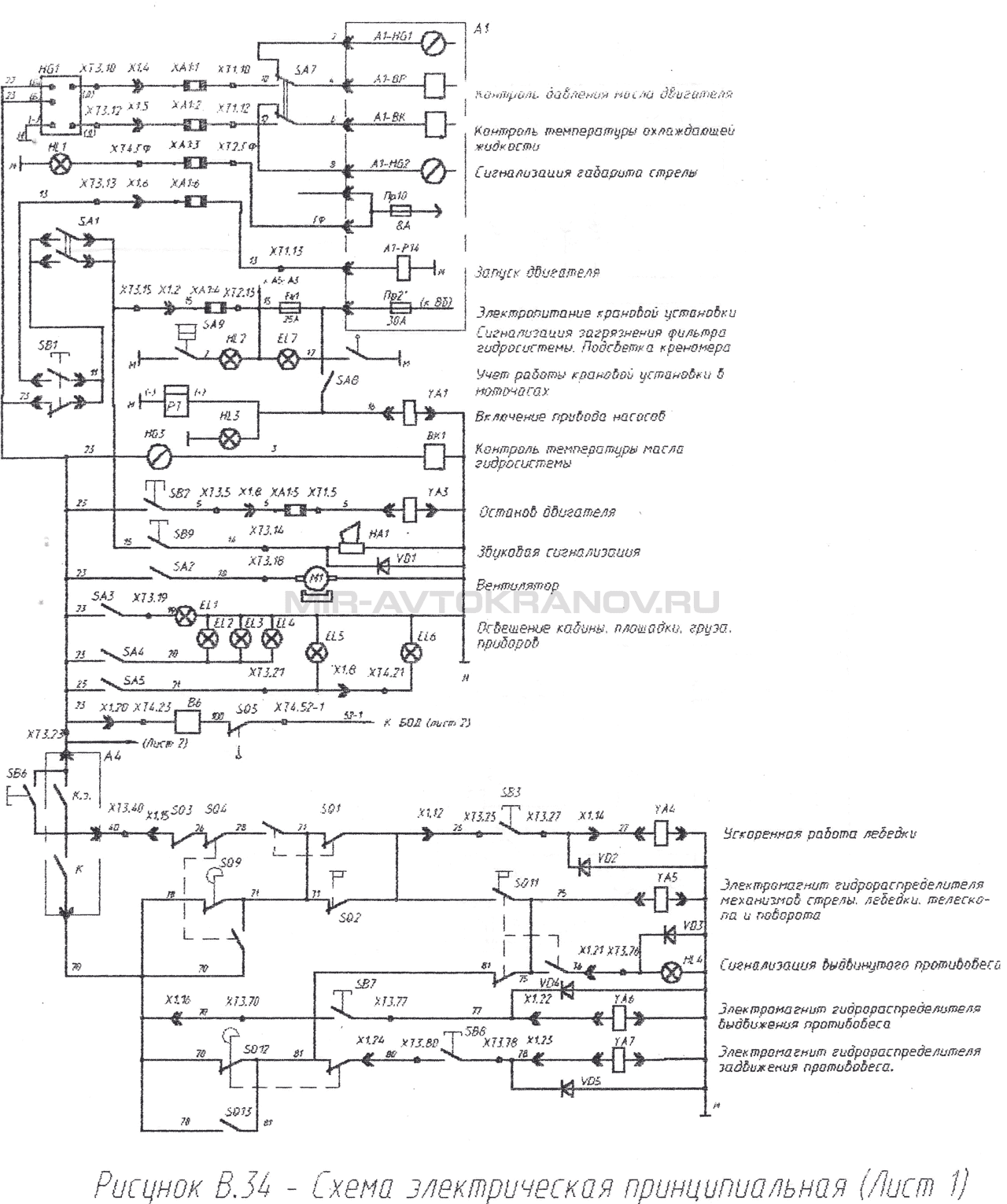

Рисунок В.34 Схема электрическая принципиальная (Лист1)

Рисунок В.34 Схема электрическая принципиальная (Лист1)



Управление приводом гидронасоса крана осуществляется через клапан электромагнитный YA1 переключателем SA8. Рабочее положение привода контролируется по красной лампочке HL3.

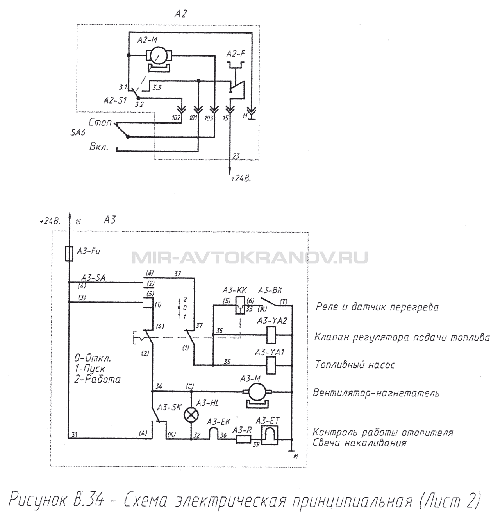

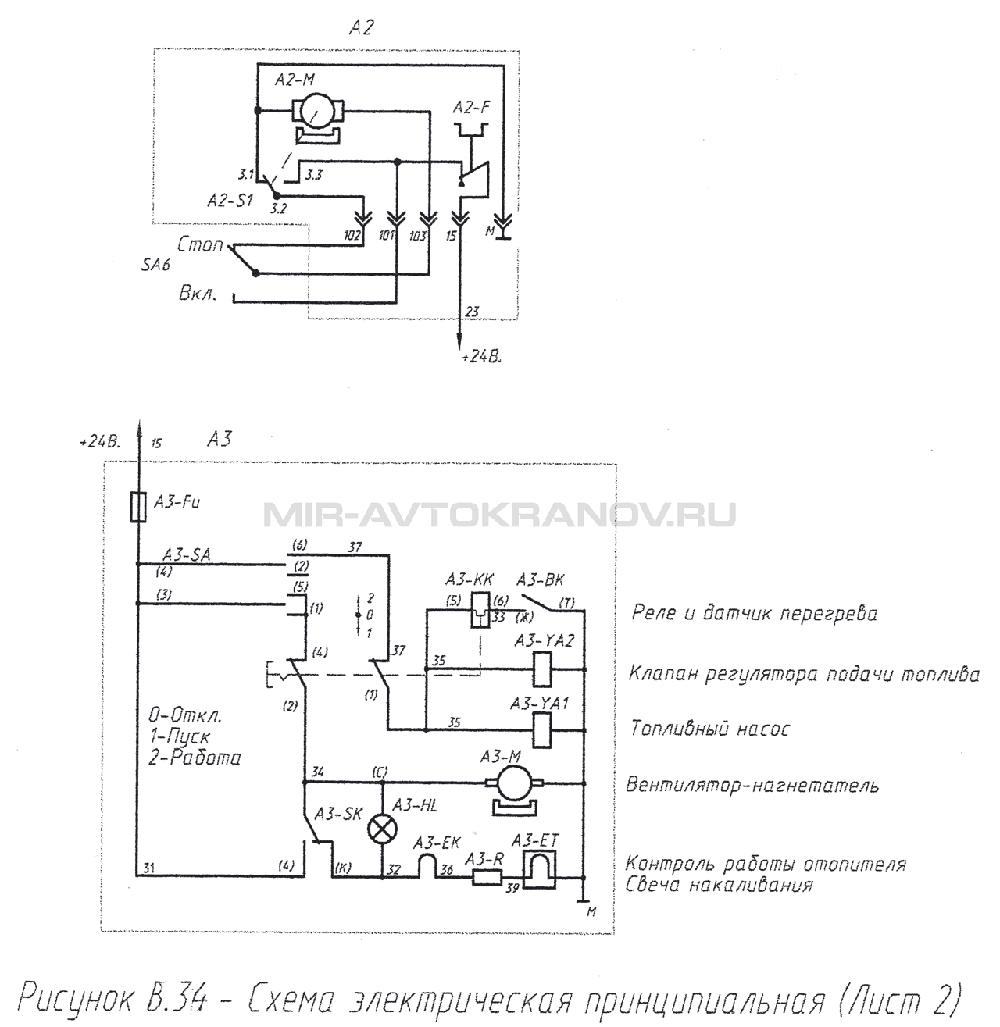

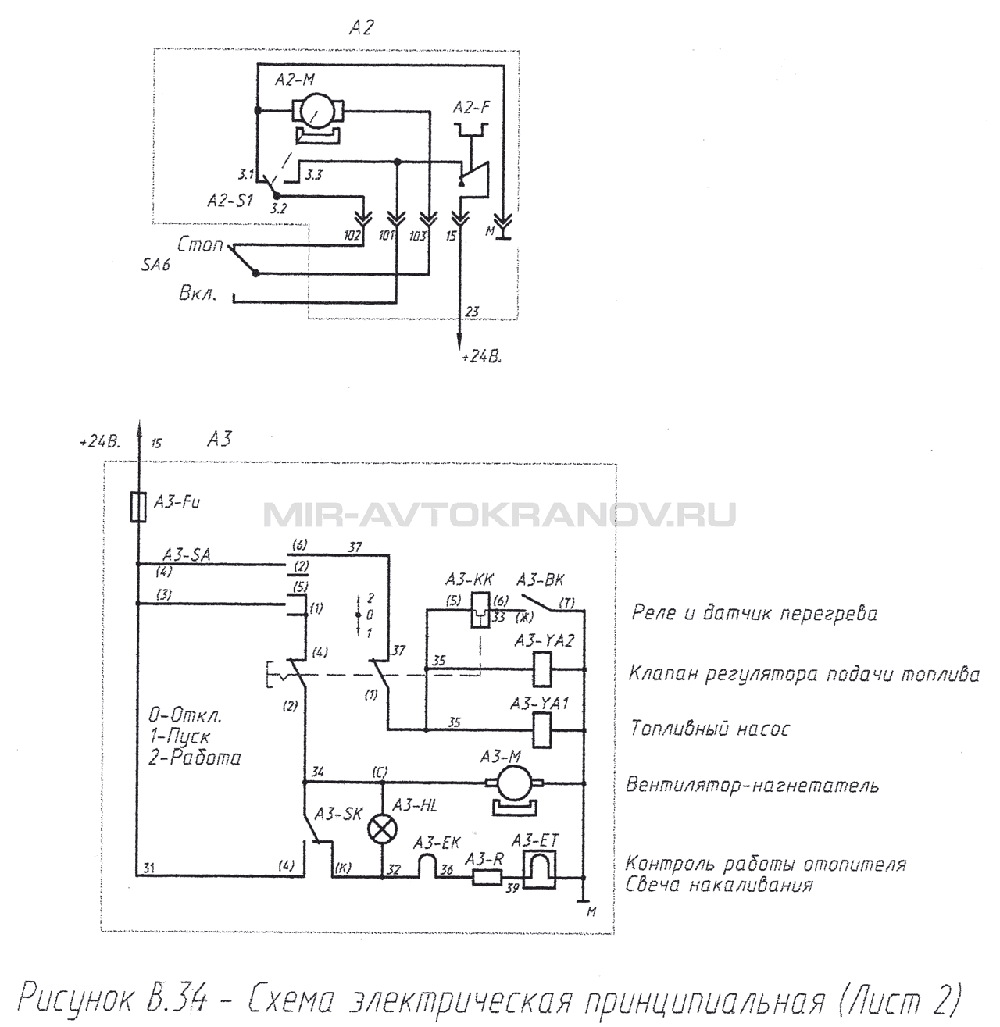

Рисунок В.34 Схема электрическая принципиальная (Лист 2)

Рисунок В.34 Схема электрическая принципиальная (Лист 2)



Электромагниты УА4 и YA5 гидрораспределителей с электромагнитным управлением включены через контакты реле приборов и путевых выключателей устройства безопасности: К и К.З. ограничителя нагрузки А4, замыкающиеся при включении ограничителя нагрузки А4 в работу; SQ5, замыкающиеся под действием грузика, подвешенного на тросике к выключателю ограничителя подъема крюка; SQ2, ограничителя опускания крюка; SQ9, ограничителя подъема стрелы и SQ11. замыкающегося при выдвинутом противовесе.

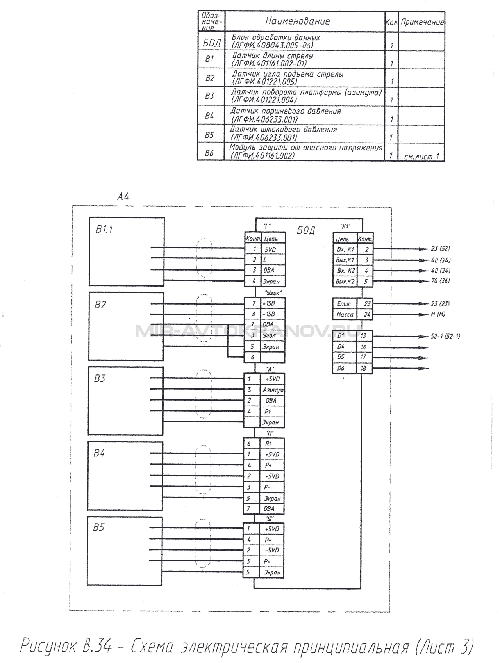

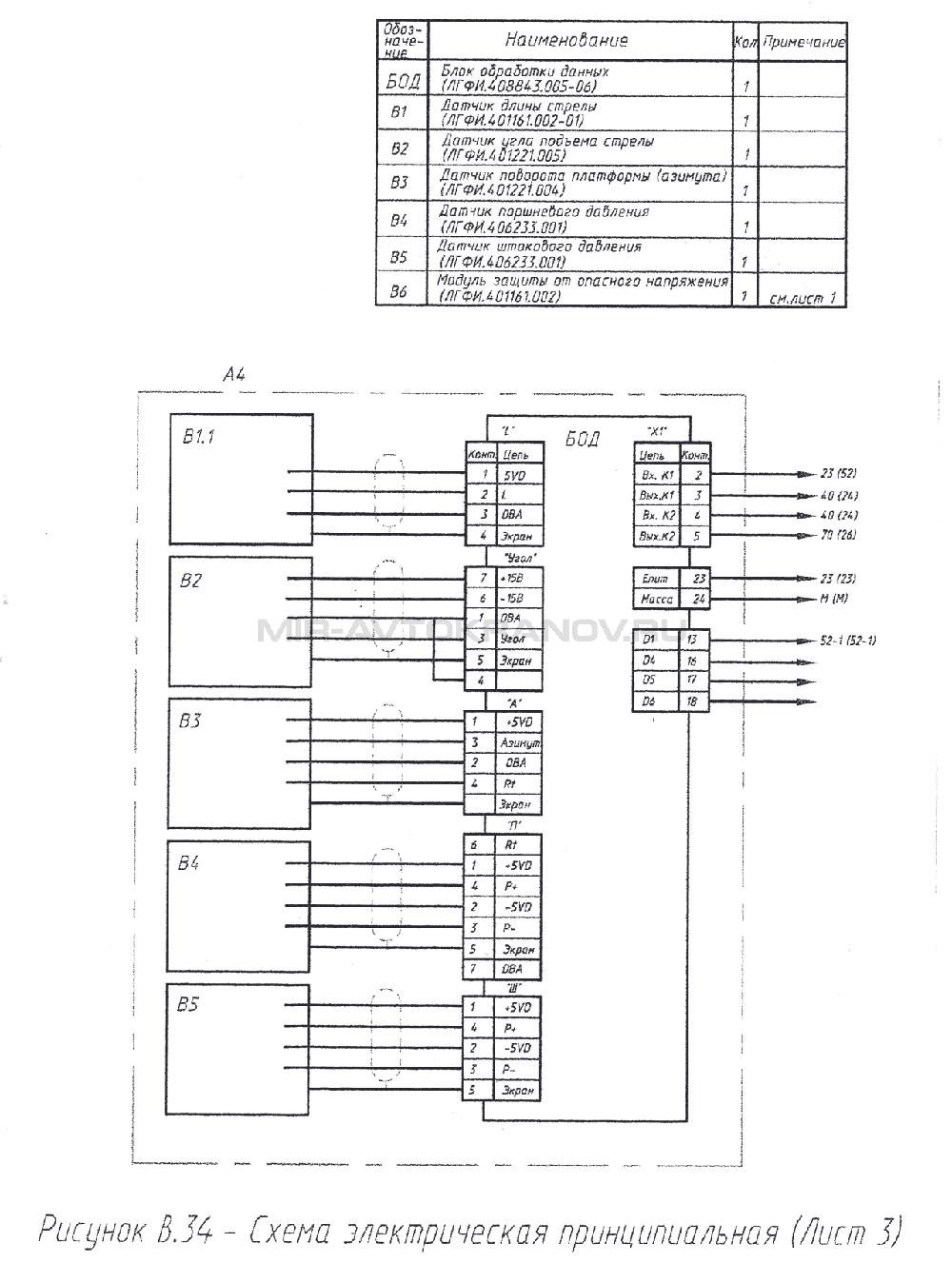

Рисунок В.34 Схема электрическая принципиальная (Лист 3)

Рисунок В.34 Схема электрическая принципиальная (Лист 3)



Размыкание любых из этих контактов ведет к отключению электромагнитов YA4, YA5 и останову механизмов крана.
В этом случае вывод остановленных механизмов в рабочее состояние производится подключением электромагнитов YA4, YA5 через блокировочные контакты путевых выключателей SQ3, SQ4, SQ1, работающих от упоров на тягах рукояток управления механизмами крана Замыкающий контакт SQ1 замыкается, а размыкающий - размыкается при работе рукояткой управления лебедки на опускание груза или крюка, что необходимо при сработавших ограничителях нагрузки А4 подъема крюка SQ5, стрелы SQ9. При этом запрещаются операции по выдвижению секций телескопической стрелы и опусканию стрелы (контакты SQ3 и SQ4 размыкаются).
При срабатывании ограничителя сматывания каната (контакт SQ2 разомкнут) работа лебедки на подъем крюка обеспечивается замкнутым контактом SQL
Кнопка SB6 предназначена для возврата стрелы в рабочую зону при срабатывании реле координатной защиты ограничителя нагрузки А4.
Выключатель SQ11 служит для разрешения крановых операций только при выдвинутом противовесе. Для выдвижения - задвижения противовеса служат кнопки SB7, SB8. Причем задвижение противовеса возможно только при опущенной стреле (контакты SQ12 замкнуты).

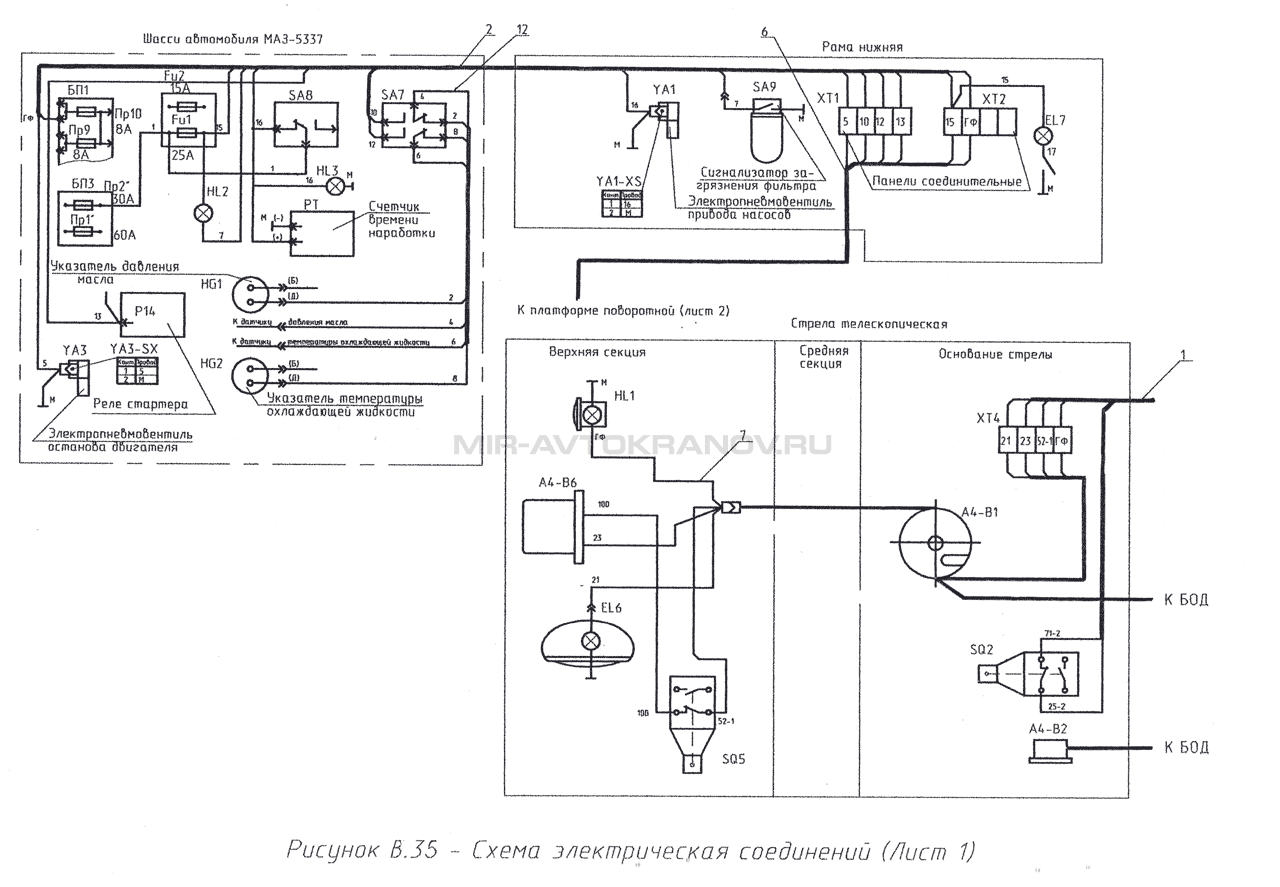

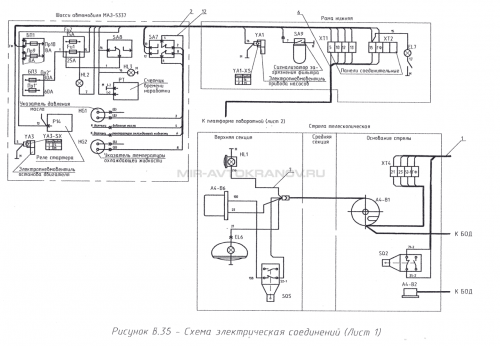

Рисунок В.35 Схема электрическая соединений (Лист 1)

Рисунок В.35 Схема электрическая соединений (Лист 1)

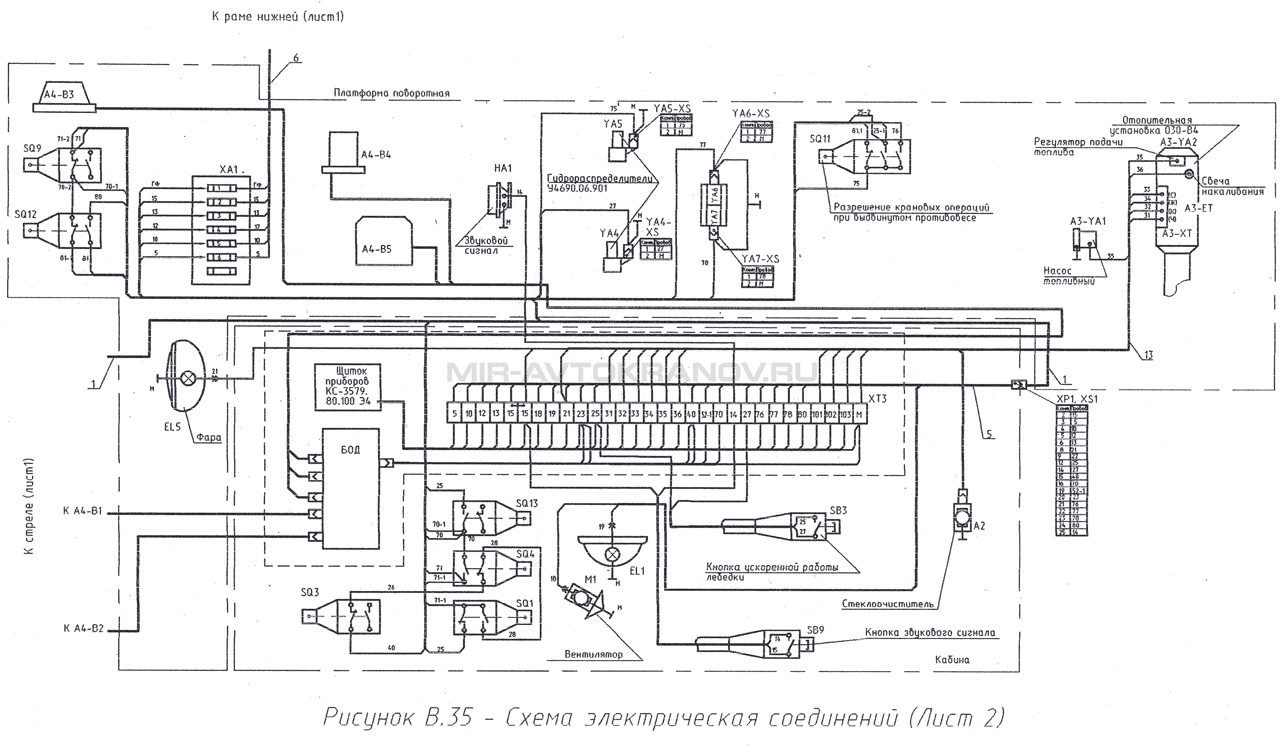

Рисунок В.35 Схема электрическая соединений (Лист 2)

Рисунок В.35 Схема электрическая соединений (Лист 2)







Таблица 5.4 - Перечень элементов электрооборудования

Обозначениепо схеме Тип, техническая характеристика Наименование, назначение и место установки
А1 24 В, 12 В Электрооборудование шасси МАЗ-533?
А2 36.5205, 24 В Электрический стеклоочиститель. Установлен в кабине крановщика
A3 030-В4



(максимальная потребляемая мощность 42 Вт: 24 В)

Электрооборудование отопительной установке. Установлено в кабине крановщика
А4 ОНК-140-06М Ограничитель нагрузки. Служит для предупреждения и запрещения работы крана с недопустимыми грузами и ограничения движений по координатам
A1-HG1



A1-HG2

А1-ВР

А1-ВК

Согласно руководства по эксплуатации шасси Указатель давления масла. Служит для контроля за давлением масла в системе смазки двигателя. Установлен на панели приборов в кабине водителя.
    Указатель температуры охлаждающей жидкости двигателя. Установлен на панели приборов в кабине водителя
    Датчик давления масла в системе смазки двигателя. Установлен на корпусе двигателя
    Датчик температуры охлаждающей жидкости двигателя. Установлен в рубашке охлаждения двигателя
A2-SI   Выключатель крайнего положения щетки стеклоочистителя
A2-F   Предохранитель термобиметаллический
А2-М   Электродвигатель стеклоочистителя
A3-YA1 БН 200А2 (24 В; 2,5 А) Электромагнитный бензонасос служит для подачи топлива из бака к отопителю. Установлен на поворотной раме рядом с отопителем
A3-YA2 Согласно паспорта на отопительную установку Электромагнитный клапан регулятора подачи бензина. Установлен на корпусе отопителя
A3-R 0,65 Ом Резистор в цепи свечи накаливания. Понижает напряжение на свече до 12 В. Установлен на поворотной раме рядом с отопителем
A3-SA 2ППН-45 (28 В; 30 А) Переключатель отопителя. Установлен на щитке приборов. Режимы: 0 - отключен, 1 - запуск, 2 - работа
АЗ-ВК Согласно паспорта на отопительную установку. Датчик перегрева отопительной отопительной установки. Контакты датчика замыкаются при повышении



температуры до плюс (100±20) °С. Установлен на кожухе отопителя

АЗ-ЕК ОВ65-2000 (0,35 Ом; НИХРОМ; 00,9 мм; L=22,0 мм) Контрольная спираль. Обеспечивает контроль цепи свечи накаливания. Установлена на щитке приборов
A3-SK Согласно паспорта на отопительную установку Температурный переключатель. Обеспечивает отключение свечи накаливания после запуска отопителя и электродвигателя АЗ-М после перевода переключателя A3-SA в положении “0″ и окончания продувки. Установлен на корпусе отопителя
A3-HL ЦЦ-20Л с лампой А24-1 (24 В; 1 Вт) Контрольная лампа работы отопителя. Установлена на щитке приборов
АЗ-КК РС-404 Реле отключения при перегреве отопительной установки. Отключает бензонасос A3-YA1 и электромагнитный клапан A3-YA2. Установлено на щитке приборов
АЗ-М МЭ 208



(24 В; 11 Вт)

Электродвигатель вентилятора-нагнетателя. Установлен в корпусе отопителя
АЗ-ЕТ СР 65А Свеча накаливания. Служит для зажигания топлива в камере сгорания отопителя
A3-Fu БЗ-30 Блок защиты. Служит для защиты электрооборудования отопителя от коротких замыканий
А4-В1 Согласно паспорта на ОНК Датчик длины. Служит для контроля длины стрелы. Установлен на основании стрелы
А4-В2 Согласно паспорта



на ОНК

Датчик угла. Служит для контроля величины угла подъема телескопической стрелы. Установлен на основании стрелы
А4-ВЗ Согласно паспорта на ОНК Датчик поворота платформы (азимута). Служит для преобразования величины угла поворота платформы в электрический сигнал. Установлен над токосъемником
А4-В4 Согласно паспорта на ОНК Датчик поршневого давления. Предназначен для преобразования величины давления в гидроцилиндре



подъема стрелы в электрический сигнал. Установлен на гидроцилиндре подъема, стрелы

А4-В5 Согласно паспорта на ОНК Датчик штокового давления. Предназначен для преобразования величины давления в гидроцилиндре подъема стрелы в электрический сигнал. Установлен на трубопроводе гидроцилиндра подъема стрелы
А4-В6 Согласно паспорта на ОНК Модуль защиты от опасного напряжения. Вблизи линии электропередачи вырабатывает сигнал, при наличии которого БОД запрещает выполнение крановых операций до введения координатной защиты. Находится на оголовке верхней секции
А4-БОД Согласно руководства по эксплуатации ОНК Блок обработки данных. Размещены печатные платы нормализатора, мультиплексоров, АЦП, вычислителя, схемы питания, модуль индикации, блок исполнительных реле, термостат. Установлен на щитке приборов
EL1 ПК201-Д Плафон освещения кабины машиниста. Установлен на правой стенке кабины
EL2…EL4 ПП1-200 лампа А24-2 Патрон с лампой для освещения приборов. Установлены в приборах
EL5, EL6 8724.3.06 фара 24В АКГ24-70-1 Фары освещения рабочей зоны крюка и груза. Установлены на кабине машиниста и оголовке стрелы
EL7 ЛВ211-329 Патрон с лампой
FU ПР11-К Блок предохранителей с плавкими вставками для защиты от коротких замыканий. Установлен в кабине водителя рядом с блоками предохранителей шасси
НА С314(24В;2А) Звуковой сигнал крана. Установлен на. поворотной раме
HG1 КД8056 Комбинированный указатель давления масла в двигателе шасси и температуры охлаждающей жидкости. Установлен на щитке приборов в кабине машиниста.
HG2 УК-143А (24 В; 0,1 А) Указатель температуры. Установлен на щитке приборов в кабине машиниста
HL1 ПФ101-В лампа А24-32-4 Фонарь передний для сигнализации габарита стрелы Установлен на оголовке стрелы
HL2 123.3803 лампа А24-1 Фонарь контрольной лампы. Сигнализация фильтра. Установлен на кронштейне в кабине водителя.
HL3 123,3803 лампа А24-1 Фонарь контрольной лампы. Сигнализация включенного положения привода гидронасосов. Установлен на кронштейне в кабине водителя
HL4 124.3803 Фонарь контрольной лампы. Сигнализация выдвинутого противовеса. Установлен на корпусе пульта управления
Ml МЭ251 Электродвигатель вентилятора в кабине крановщика
РТ СВН-1-24 Счетчик наработки моточасов (счетчик времени наработки). Предназначен для учета моточасов работы крановой установки. Установлен на специальном кронштейне в кабине водителя
SAI Ш47-02.17 (24 В; 12 А) Переключагель. Включение электропнтадия крановой установки. Установлен в кабине водителя
SA2…SA5 ВК343-01.17 Выключатели вентилятора, освещение кабины машиниста, освещения площадки и приборов. Размещены на щитке приборов под соответствующими символами
SA6 П147-09.17 Переключатель скоростей стеклоочистителя - на приводе стеклоочистителя
SA7 П147-02.17 (24 В; 12 А) Переключатель датчиков давления масла и температуры охлаждающей жидкости двигателя на приборы кабины водителя или приборы кабины машиниста
SA8 Ш47-02.17 (24 В; 12 А) Выключатель электромагнитного клапана привода гидронасоса Установлен в кабине водителя
SA9 У4910.338.000 Микропереключатель. Служит для сигнализации загрязнения фильтра гидросистемы Установлен на корпусе фильтра
SB1 КМЕ4211У2 Выключатель электропитания крановой установки. Установлен на щитке приборов
SB2 КМЕ5510У2 Выключатель останова двигателя из кабины машиниста. Установлен на щитке приборов
SB3 5К (27 В; 6,3 А) Кнопка управления ускоренной работой лебедки. Установлена в рукоятке управления лебедкой
SB6



(27 В; 6,3 А)

Кнопка блокировки координатной защиты ограничителя нагрузки
SB7 5К (27 В; 6,3 А) Кнопка управления электромагнитом распределителя выдвижения противовеса Установлена на щитке приборов
SB8 5К (27 В; 6,3 А) Кнопка управления электромагнитом распределителя задвижения противовеса. Установлена на щитке приборов
SB9



(27 В; 6,3 А)

Кнопка управления звуковым сигналом. Установлена в рукоятке управления поворотом
SQ1 ВШ5Е21Б231-54.У2.3 (24 В; 10 А) Путевой выключатель блокировки опускания груза. Обеспечивает опускание груза после срабатывания ограничителя нагрузки или ОПК-SQ5 и подъем крюка при срабатывании OOK-SQ2. Установлен под тягой управления лебедкой на кронштейне под кабиной машиниста
SQ2 ВП15Е21Б231-54.У2.3 (24 В; 10 А) Путевой выключатель ограничителя сматывания каната (опускания крюка) лебедкой (OOK-SQ2). Установлен на лебедке
SQ3 ВП15Е21Б231-54.У2.3 (24 В; 10 А) Путевой выключатель запрещения выдвижения секции телескопической стрелы при сработавших ограничителях нагрузки, OПK-SQ5. Установлен на кронштейне под кабиной машиниста под тягой управления выдвижением секций стрелы
SQ4 ВП15Е21Б231-54.У2.3 (24 В; 10 А) Путевой выключатель запрещения опускания стрелы. Установлен на кронштейне под кабиной машиниста под тягой управления подъемом-опусканием стрелы
SQ5 ВПК2110БУ-2 (24 В; 12 А) Путевой выключатель ограничителя подъема крюка (ОПК-SQS) лебедки. Установлен на оголовке стрелы
SQ9 ВП15Е21Б231-54.У2.3 (24 В; 10 А) Путевой выключатель ограничителя подъема стрелы (OПC-SQ9) лебедки. Установлен на поворотной раме
SQ11 ВШ9М21Б311-67У2.21 Путевой выключатель разрешения крановых операций при выдвинутом противовесе. Установлен на поворотной раме
SQ12 ВШ9М21Б331-



67У2.22

Путевой выключатель запрещения задвижения противовеса при поднятой стреле. Установлен на поворотной раме
SQ13 ВП15Е21Б231-54.У2.3 (24 В; 10 А) Путевой выключатель разрешения на опускание стрелы при разомкнутых контактах SQ12. Установлен под кабиной машиниста над тягой управления подъемом-опусканием стрелы
ХА1 7 колец Токосъемник. Предназначен для передачи электроэнергии с неподвижной части крана на поворотную раму
XTl, XT2 16.3723 Панель соединительная
ХТ3 КБ-1030 Блок зажимов
УА1, УАЗ Согласно паспорта на клапан электромагнитный Электромагниты клапанов для управления приводом



насоса и останова двигателя

Обозначение по схеме Тип, техническая характеристика Наименование, назначение и место установки
YA4, YA5 Согласно паспорта на гидрораспределитель Электромагнит гидрораспределителя с электромагнитным управлением. Обеспечивает связь гидропривода механизмов крана с электрическими приборами и устройствами безопасности. Установлены на поворотной раме
YA6, YA7 Согласно паспорта на гидрораспределитель Электромагниты гидрораспределителя управления противовесом. Установлены на поворотной раме
