38. КНОПКИ УПРАВЛЕНИЯ БАШЕННЫХ КРАНОВ
Кнопки управления служат для дистанционного замыкания и размыкания цепей
катушек контакторов, реле, автоматов и т. п. при напряжении до 500 в в
цепях переменного и постоянного тока*
Кнопка состоит из стержня с головкой (толкателя), контактного мостика,
укрепленного на стержне, и неподвижных контактов, укрепленных на корпусе
кнопки.
Кнопка имеет обычно один размыкающий и один замыкающий контакты,
электрически не связанные друг с другом.
На кранах широко применяются кнопки типа КУ-1 и КУ-120 открытого
исполнения, предназначенные для установки на пультах управления.
Комплект кнопок, встроенных в общин кожух, называется кнопочной
станцией. Толкатели кнопок снабжены надписями «Пуск», «Стоп» или др. (в
зависимости от назначения станции). Техническая характеристика кнопок
управления приведена в табл. 29

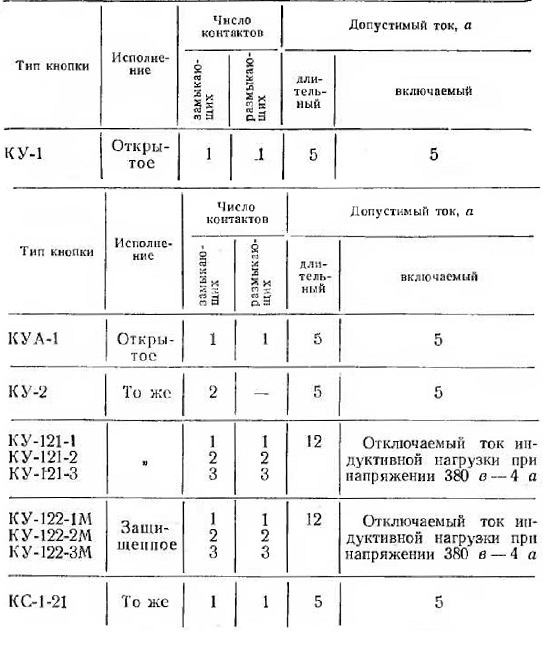

Таблица 29
Техническая характеристика кнопок управления
