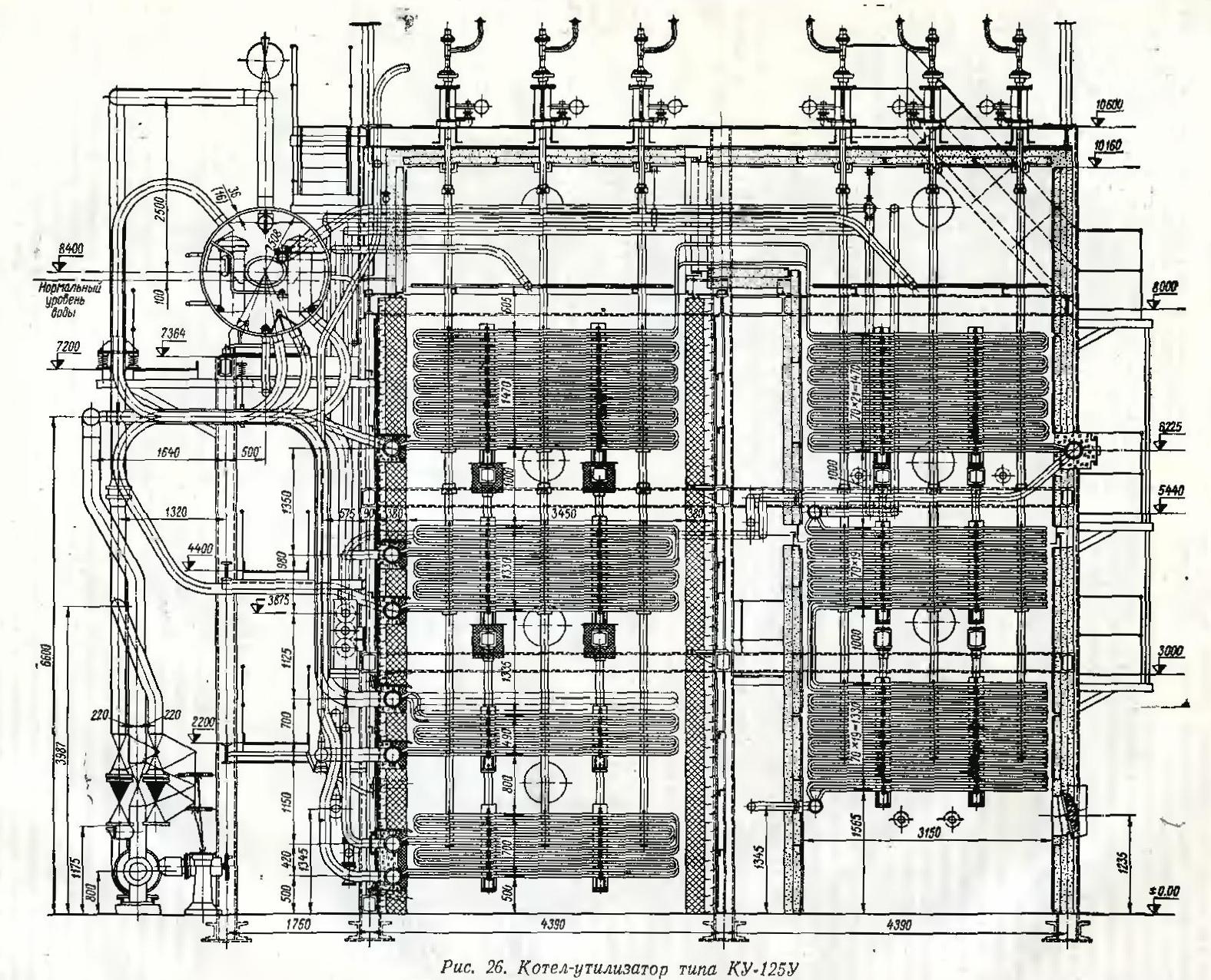

Котел-утилизатор типа КУ-125У Котёл-утилизатор выполняется с многократной принудительной циркуляцией котловой воды, осуществляемой включенными в циркуляционный контур котла насосами с электроприводом. Котел-утилизатор состоит из конвективных поверхностей нагрева, расположенных в П-образном газоходе прямоугольного сечения, и барабана, который установлен на каркасе снаружи фронтовой стены. Конвективные поверхности нагрева: пароперегреватель, испарительная поверхность и водяной экономайзер выполнены в виде стальных гладкотрубных змеевиков, расположенных горизонтально, и последовательно омываются потоком газов. Пароперегреватель расположен во входной части первого газохода, экономайзер — в нижней выходной части второго газохода котла-утилизатора. Все змеевиковые поверхности нагрева изготовляются из углеродистой стали. Для защиты металла выходной части пароперегревателя предусмотрен впрыскивающий пароохладитель. Змеевики всех поверхностей нагрева включены в соответствующие коллекторы с патрубками для отвода и подвода воды или пара. Схема циркуляции воды и пара в котле-утилизаторе следующая. Вода от питательного насоса подается в экономайзер и из его выходного коллектора — в барабан котла-утилизатора. Циркуляционный насос забирает котловую воду из барабана и подает ее в испарительные поверхности. Пароводяная эмульсия из испарительной поверхности подается во внутрибарабанные циклоны для сепарации пара. Пар из парового объема барабана поступает в пароперегреватель и затем к главной паровой задвижке и в расходный коллектор. Барабан котла-утилизатора оборудован двумя предохранительными клапанами, водоуказательным прибором и продувочным устройством; внутрибарабанные паросепарациониые циклоны рассредоточены по длине барабана. В центре сферических днищ на торцах барабана имеются лазовые затворы. Каркас котла-утилизатора выполнен из сваренных из прокатных элементов колонн и ферм, рассчитанных на нагрузку от веса барабана, поверхностей нагрева, трубопроводов обмуровки и площадок. Пакеты змеевиков поверхностей нагрева опираются или подвешены на поперечных охлаждаемых балках, сваренных из швеллеров. Первый газоход котла-утилизатора имеет обмуровку из шамотного кирпича и наружную металлическую обшивку. Перепускной и второй газоходы имеют внутреннюю металлическую обшивку и снаружи тепловую изоляцию из плит или асбозурита. На боковых стенах установлены взрывные клапаны, к которым для безопасности при монтаже присоединяются отводные короба. Котёл-утилизатор снабжен обмывочными аппаратами для очистки труб всех поверхностей нагрева. Головки обмывочных аппаратов установлены иа верхнем перекрытии переходного газохода, а трубы с соплами проходят внутри первого и второго газоходов, до нижних труб водяного экономайзера и пароперегревателя. К котлу-утилизатору может быть подключено испарительное охлаждение мартеновских печей. В этом случае паропроизводительность котла-утилизатора КУ-125У составляет 50 т/ч. Порядок заказа котла-утилизатора типа КУ-125У и комплектность его поставки такие же, как и для котла-утилизатора типа КУ-80У.
Изготовитель — Белгородский котлостроительный завод.
