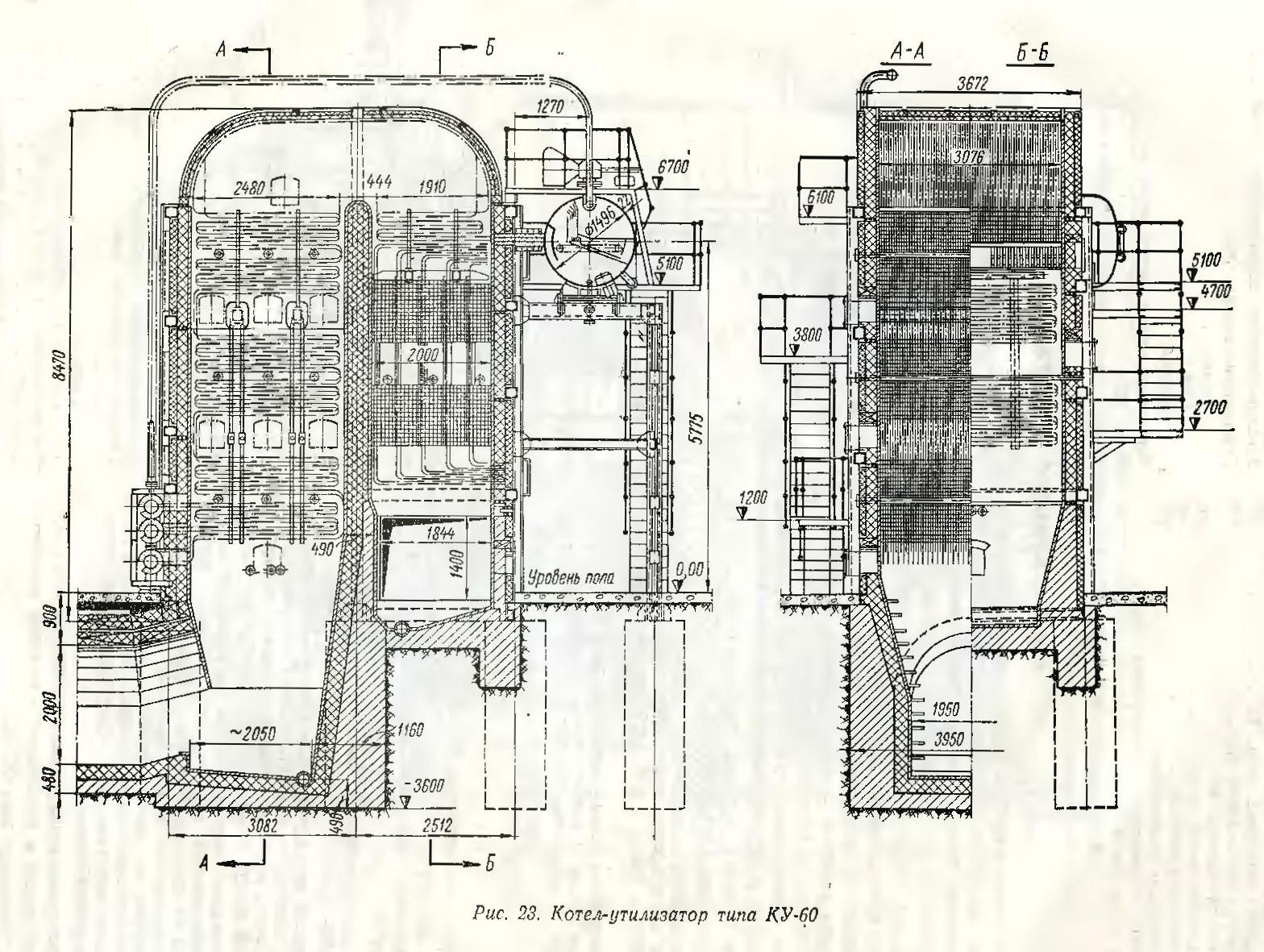

Котел-утилизатор типа КУ-60У
Паровой котел-утилизатор выполняется с многократной принудительной циркуляцией, осуществляемой включенными в циркуляционный контур котла насосами с электроприводом. Котел-утилизатор состоит из конвективных поверхностей нагрева, образованных трубами диаметр. 32x3 мм, расположенных в П-образном газоходе прямоугольного сечения, и барабана, который установлен на каркасе фронтовой стены снаружи. Поверхности нагрева котла-утилизатора: пароперегреватель, испарительная поверхность и водяной экономайзер - выполнены в виде стальных гладкотрубных змеевиков, расположенных горизонтально, и последовательно омываются поперечным потоком газов. Все змеевиковые поверхности нагрева изготовляются из углеродистой стали. Коллекторы водяного экономайзера, испарительной поверхности и пароперегревателя расположены на задней и фронтовой стенах котла-утилизатора. Барабан внутренним диаметром 1516 мм оборудован паросепарационным устройством циклонного типа, предохранительными клапанами, указателем уровня воды и продувочным устройством. Лазовые затворы для доступа внутрь барабана имеются на его торцах. Питание котла-утилизатора производится химически очищенной водой через установку автоматического регулирования питания. Питательная вода от питательного насоса после подогрева в экономайзере поступает в барабан. Пароводяная эмульсия из испарительных поверхностей нагрева поступает во внутрибарабанные паросепарационные циклоны, где происходит разделение пара и воды. Котловая вода из барабана поступает в циркуляционные насосы и подается ими во входной коллектор испарительной поверхности. Для обеспечения многократной циркуляции воды в испарительном контуре производительность циркуляционных насосов выбирается во много раз большей, чем производительность питательного насоса. Каркас котла-утилизатора является несущим, выполнен из колонн и ферм, рассчитанных иа нагрузку от веса барабана, трубопроводов, поверхностей нагрева, обмуровки и площадок. Входной газоход котла-утилизатора имеет обмуровку из шамотного кирпича, а остальные газоходы — легкие теплоизоляционные панели. Обшивка котла металлическая; в боковых стенах газоходов предусмотрены взрыевые клапаны. Котел-утилизатор снабжён обмывочным устройством для очистки труб всех поверхностей нагрева. Котел-утилизатор на давление пара 18 атм изготавливается с пароперегревателем из труб диаметр. 38x3 мм и барабаном с толщиной стенки 16 мм. Для заказа котла-утилизатора типа КУ-60У необходимо согласование с заводом-изготовителем технических условий на поставку и представление заявочной спецификации на комплектующее котельно-вспомогательное оборудование. В комплект поставки котла-утилизатора входят:
1. Барабан со штуцерами, внутрибарабанными устройствами, лазовыми
затворами и опорами. Лестницы и площадки, а также обмуровочные и теплоизоляционные материалы в объем поставки не входят.
Изготовитель — Белгородский котлостроительный завод.
