Котел-утилизатор типа КУ-80У

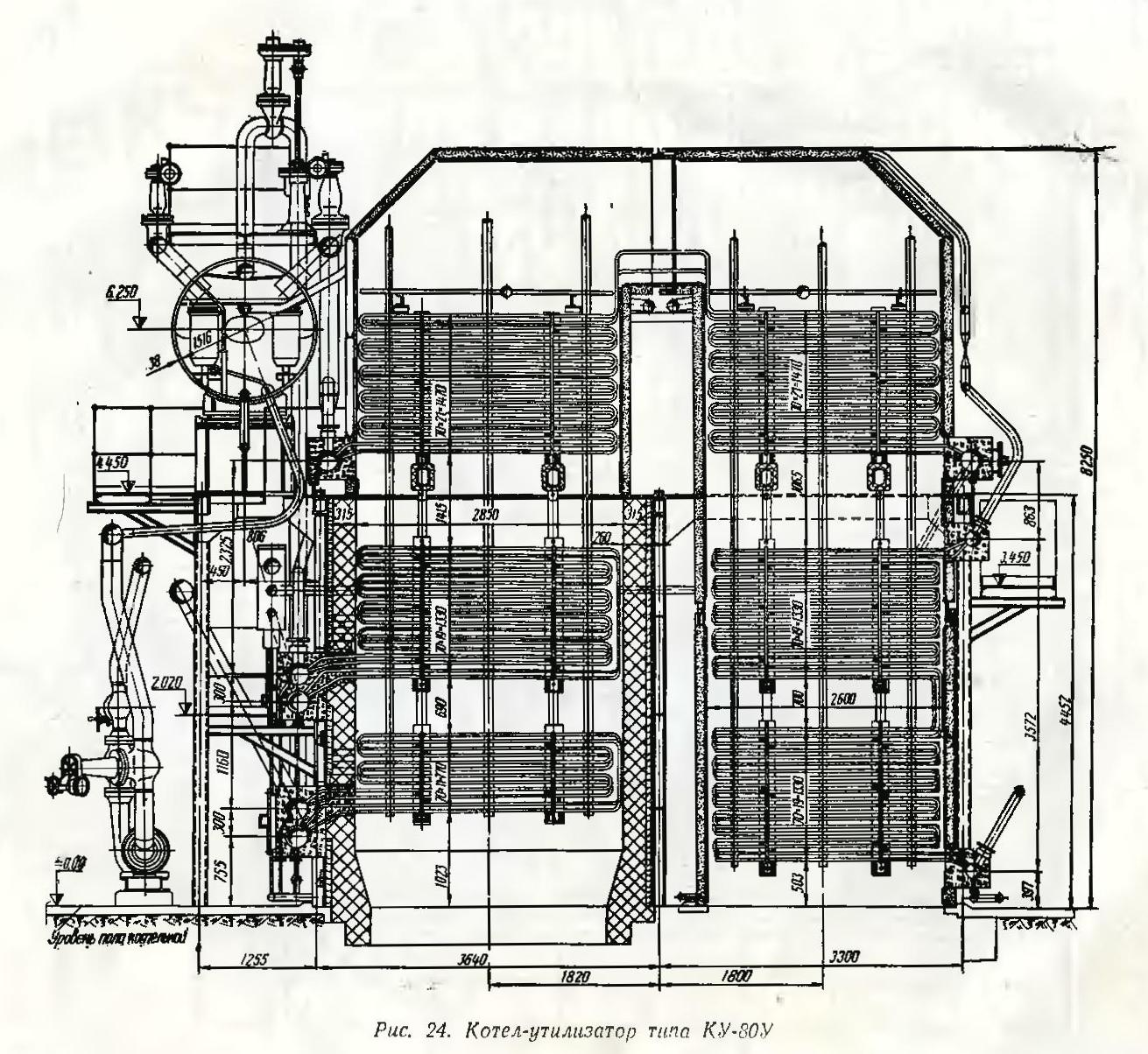

Котел-утилизатор типа КУ-80У (рис. 24) предназначен для выработки перегретого водяного пара за счет использования тепла отходящих газов мартеновских печей емкостью 300—400 т.

Паровой котел-утилизатор выполняется с многократной принудительной циркуляцией котловой воды, осуществляемой включенными в циркуляционный контур котла насосами с электроприводом. Котел-утилизатор состоит из конвективных змеевиков поверхностей нагрева, образованных трубами диам 32x3 мм, расположенными в П-образном газоходе прямоугольного сечения, и барабана, который установлен на каркасе фронтовой стены котла снаружи.

Для защиты металла выходной части пароперегревателя предусмотрен впрыскивающий пароохладитель, включенный между I и II ступенями пароперегревателя.

Конструкция котла-утилизатора типа КУ-80У, порядок его заказа и комплектность поставки аналогичны котлу-утилизатору типа КУ-60У.

Основные технические характеристики котла-утилизатора типа КУ-80У

Изготовитель — Белгородский котлостроительный завод.
