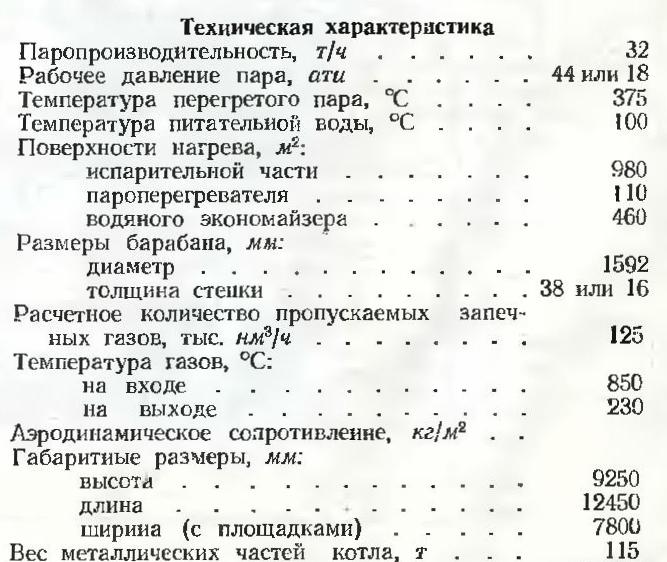

Котел-утилизатор типа КУ-100У


Котёл-утилизатор типа КУ-100У (рис. 25) предназначен для выработки перегретого водяного пара за счет использования тепла отходящих газов мартеновских печей.


К котлу-утилизатору может быть подключено испарительное охлаждение мартеновских печей.

Паровой котёл-утилизатор типа КУ-100У выполняется с многократной принудительной циркуляцией котловой воды, осуществляемой включенными в циркуляционный контур котла насосами с электроприводом.

Котёл-утилизатор КУ-100У состоит из конвективных змеевиков поверхностей нагрева, образованных трубами диаметр. 32x3 мм, расположенных в П-образном газоходе прямоугольного сечения и барабана, который установлен снаружи на каркасе фронтовой стены котла. Для защиты труб выходной части пароперегревателя и регулирования перегрева пара предусмотрен впрыскивающий пароохладитель.

Конструкция котла-утилизатора типа КУ-100У, порядок его заказа и комплектность поставки аналогичны котлу-утилизатору типа КУ-50У.

Изготовитель — Белгородский котлостроительный завод.
