Котел-утилизатор типа КУ-50
Поверхности нагрева котла-утилизатора (пароперегреватель, испарительная поверхность и водяной экономайзер) выполнены в виде стальных гладкотрубных змеевиков, расположенных вертикально, и последовательно омываются поперечным потоком газов. Все змеевиковые поверхности нагрева котла-утилизатора изготовляются из углеродистой стали. Барабан котла-утилизатора расположен над горизонтальным газоходом и опирается на его металлический каркас. Каркас является общим для всего котла- утилизатора и рассчитан на нагрузку от веса конвективных поверхностей нагрева, их коллекторов, обмуровки, площадок, лестниц и трубопроводов в пределах котла. Внутри барабана диаметром 1508 мм смонтировано паросепарационное и продувочное устройство. К корпусу барабана приварены патрубки с фланцами и штуцеры для присоединения арматуры и трубопроводов. На одном из торцов барабана имеется лазовый затвор. Питание котла-утилизатора производится химически очищенной водой от питательного насоса через экономайзер. Из экономайзера вода поступает в барабан. Из нижней части барабана вода забирается циркуляционным насосом большой производительности и нагнетается в испарительную поверхность, благодаря чему Достигается принудительная циркуляция воды. Пароводяная эмульсия из испарительной поверхности поступает в барабан. Пар из барабана, пройдя сепарационное устройство, поступает в пароперегреватель. Котел-утилизатор снабжается установкой автоматического регулирования питания, указателем уровня, а также устройствами для отбора проб воды и пара. Для очистки наружной поверхности труб-змеевиков котел-утилизатор оборудован обмывочным устройством. Обмуровка котла-утилизатора выполняется из обычного шамотного и красного кирпича, кроме подвесного потолочного перекрытия, которое выполняется из фасонного кирпича. Плотность газохода котла обеспечивается металлической обшивкой. На боковой стене газохода устанавливаются круглые взрывные клапаны. Котел-утилизатор может быть выполнен как с правым, так и с левым обслуживанием. Для заказа котла-утилизатора необходимо согласование с заводом-изготовителем технических условий на поставку и представление заявочной спецификации на комплектующее котельно-вспомогательное оборудование. В комплект поставки котла-утилизатора типа КУ-50 входят:

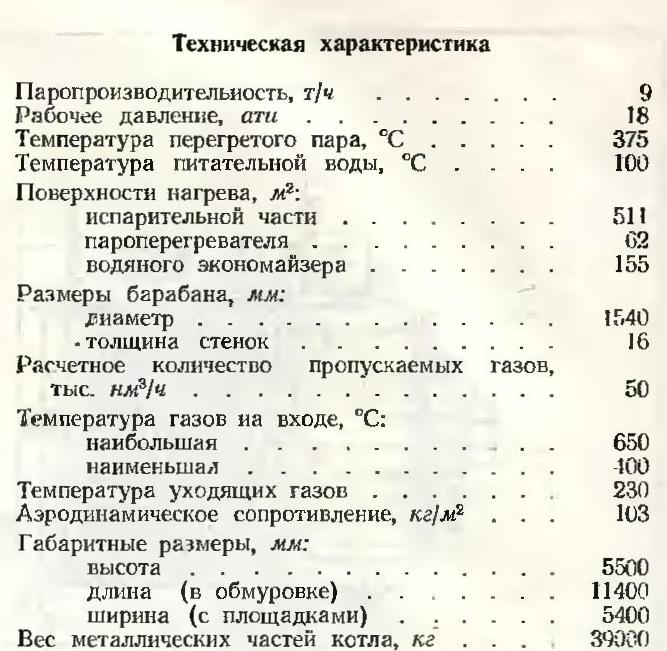

1. Барабан котла с патрубками и штуцерами, лазовым затвором, опорами и
внутрибарабанными устройствами. Лестницы и площадки в объем поставки не входят и изготавливаются на месте при сооружении строительной части котельной.
Изготовитель — Белгородский котлостроительный завод.
