Котел-утилизатор типа КУ-20-39 (рис. 28) предназначен для получения перегретого пара за счет использования физического тепла газов в установках сухого тушения кокса на коксохимических заводах.

Котел-утилизатор — однобарабанный, водотрубный с принудительной циркуляцией, состоит из барабана и пароперегревателя. Барабан устанавливается на самостоятельной опорной конструкции на фронте котла. Все поверхности нагрева расположены в одном вертикальном газоходе с нисходящим потоком газов. Газы входят в конвективную шахту через боковое окно в ее верхней части и омывают последовательно пароперегреватель, испарительную поверхность и экономайзер.

Змеевики поверхностей нагрева собраны в пакеты, имеющие входные и выходные коллекторы, и подвешены на охлаждаемых воздухом балках, сваренных из швеллеров. Коллекторы установлены на фронтовой стене котла.

Барабан котла-утилизатора внутренним диаметром 1516 мм оборудован питательным и продувочным устройствами, внутрибарабанными паросепарациониыми циклонами, предохранительными клапанами и необходимыми патрубками. На торцах барабана имеются лазовые затворы.

Питание котла-утилизатора производится конденсатом с добавкой химически очищенной и деаэрированной воды через экономайзер и питательное устройство барабана. Циркуляционный насос забирает котловую воду из барабана и подает ее в нижний коллектор испарительной поверхности. Пароводяная смесь из испарительной поверхности поступает во внутрибарабанные паросепарациониые циклоны.

Пар из паросепарационных устройств поступает в верхний коллектор пароперегревателя и проходит его змеевики по параллельно-точной схеме по отношению потока газов. Остальные поверхности нагрева омываются газами по схеме противопотока.

Каркас котла — несущий, состоит из колонн, балок и ферм, сваренных из стального проката. Каркас рассчитан на нагрузку от веса всех поверхностей нагрева, коллекторов, трубопроводов и обмуровки. Обшивка котла выполнена из стального листа и приваривается к элементам ферм каркаса.

Обмуровка котла в верхней половине газохода трехслойная, выполняется внутри из шамотного кирпича, средний слой — из облегченных теплоизоляционных плит и наружный слой — из шлаковатных матов. В нижней части обмуровка выполнена однослойной.

Для очистки поверхностей нагрева от отложений котел-утилизатор оборудуется комплектом обдувочных устройств, работающих на насыщенном паре.

Для заказа котла-утилизатора необходимо согласование с заводом-изготовителем технических условий на поставку и представление заявочной спецификации на комплектующее вспомогательное оборудование.

В комплект поставки котла-утнлизатора типа КУ-20-39 входят:

1. Барабан в сборе с внутренними паросепарационными и питательными устройствами, штуцерами, лазовыми затворами и опорами.
2. Пакеты змеевиков испарительной поверхности нагрева, пароперегревателя и экономайзера с коллекторами и деталями подвески.
3. Трубопроводы в пределах котла-утилизатора.
4. Комплект пароводяной запорной арматуры.
5. Регулятор питания, указатели уровня воды в барабане и сигнализатор предельных уровней.
6. Каркас и обшивка, лестницы и площадки в пределах котла-утилизатора.
7. Комплект гарнитуры: лазы, люки, предохранительные клапаны.
8. Комплект обдувочных устройств.
9. Устройство для отбора проб пара и воды.

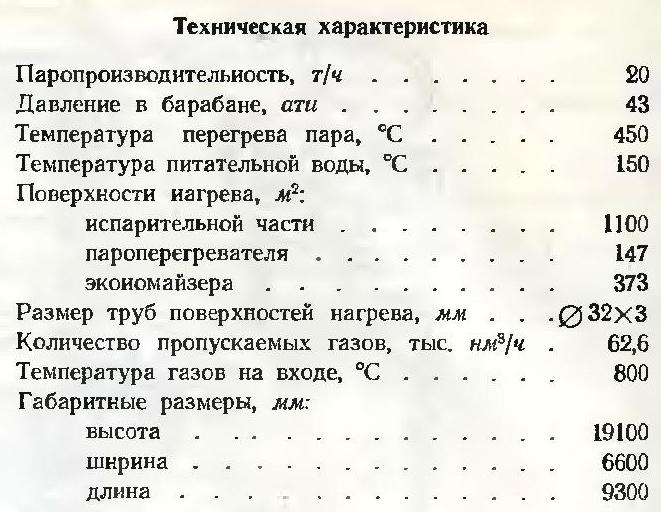

Основные технические характеристики однобарабанного котла-утилизатора с принудительной циркуляцией КУ-20-39

Изготовитель — Белгородский котлостроительный завод.
