6.4.Проверка МТЗ
Назначение: Алгоритм, предназначенный для проверки исправности
МТЗ и проверки целостности датчиков тока поясов Роговского (ПР).
Проверка МТЗ осуществляется кнопкой «ПРОВЕРКА МТЗ».
Описание:
При нажатии кнопки «ПРОВЕРКА МТЗ» на пусковой орган защиты
подается напряжение от внутреннего, имитирующее сигнал,
соответствующий току силовых шин 200-400А, на дискретный вход
блока подается сигнал «Контр. МТЗ».
При проверке исправности МТЗ токи превышают задаваемую токовую
уставку и через выдержку времени, задаваемую временной уставкой,
формируется сигнал «ПМТЗ» на отключение, блокировку включения
выключателя и сигнализацию. При правильной работе защиты на
индикаторе блока выводится сообщение «СРАБОТАЛА ЗАЩИТА
Провер.МТЗ», на лицевой панели мигают светодиоды «ОТКЛ» и
«АВАРИЯ». Вводится блокировка последующего включения
выключателя, которая потом выводится нажатием кнопки «СБРОС».
При срабатывании защиты формируется аварийный протокол «Провер.МТЗ».
Датчики тока исправны, если при проверке имитируемые токи лежат
в диапазоне от 200 до 400 А. При замыкании в цепи ПР ток на
входе пускового органа ниже 200 А, на индикаторе блока выводится
сообщение «ЗАМКНУТ ПР А — », «ЗАМКНУТ ПР - В - », «ЗАМКНУТ ПР -
- С» для соответствующих фаз. При обрыве в цепи ПР ток на входе
пускового органа превышает 900 А, на индикаторе блока выводится
сообщение «ОБРЫВ ПР А — », «ОБРЫВ ПР
- В - », «ОБРЫВ ПР--С» для соответствующих фаз. Сообщение
сбрасывается кнопкой
«СБРОС».

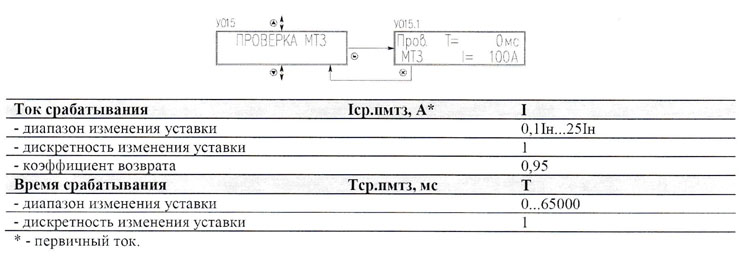

Уставки
|
