6.2.Пуск МТЗ

Назначение. Настраиваемый сигнал о срабатывании одной или нескольких ступеней МТЗ. Применяется в алгоритмах защит и автоматики для сигнализации о запуске алгоритма МТЗ (например, ЛЗШ, АВР).

Описание:

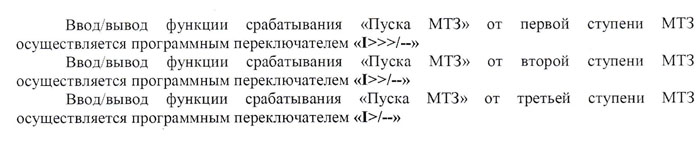

Алгоритм формирования сигнала «Пуск МТЗ» формируется задаваемыми программными переключателями. Сигнал может формироваться при срабатывании одной или нескольких ступеней МТЗ (алгоритм работает по логическому «или»).

При поступлении сигнала через постоянную выдержку времени 0,1 с формируется сигнал «Пуск МТЗ» на обмотку выходного реле К5 «Пуск МТЗ». Этот сигнал используется в зависимости от конкретной схемы РУ или КТП (например, подается на дискретный вход МКЗП вводного присоединения).

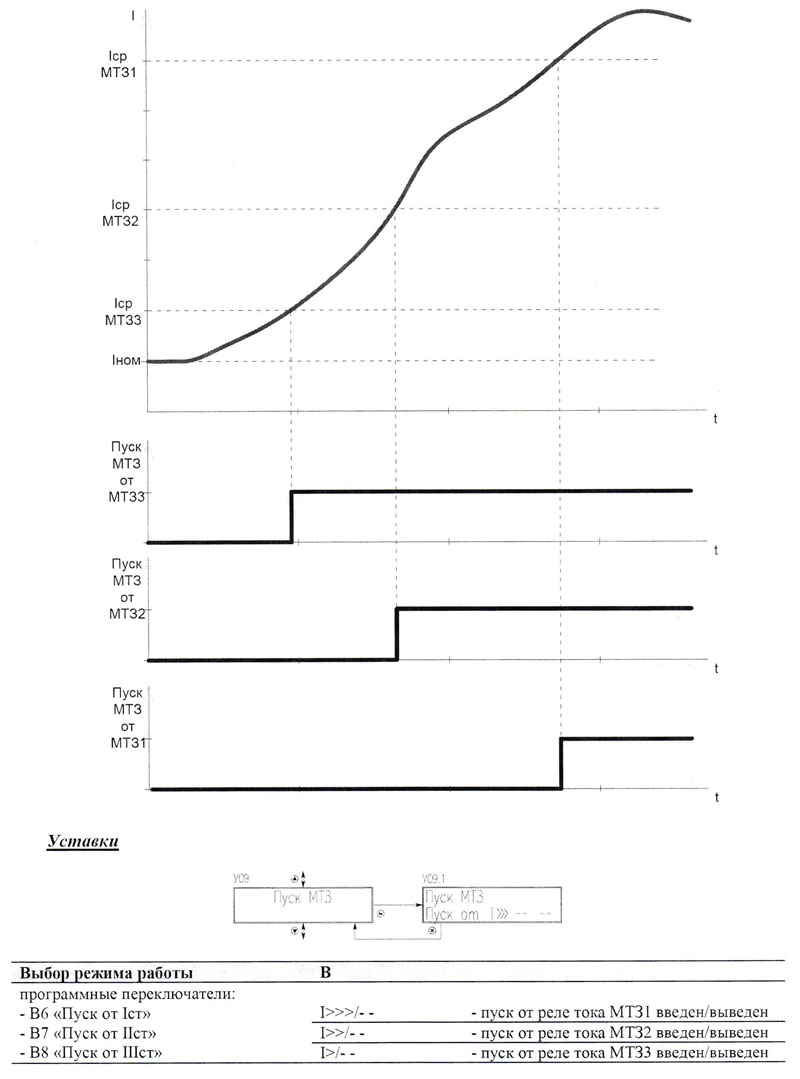

Работа алгоритма проиллюстрирована рисунком. На верхнем графике показан процесс нарастания тока, отмечены токи срабатывания МТ31, МТ32 и МТЗЗ. Снизу показано формирование сигнала «Пуск МТЗ» при настройках от МТЗЗ, МТ32 и МТ31.
