6.1.2. Вторая ступень - МТ32 (I»)

Назначение: Защита от длительно протекающих высоких токов (например, от

затянувшегося пуска)

Описание: Вторая ступень МТЗ выполнена с независимой выдержкой времени

срабатывания и действует на отключение выключателя.

Ввод/вывод ступени производится программным переключателем В2 «Ввод/Вывод
МТ32».

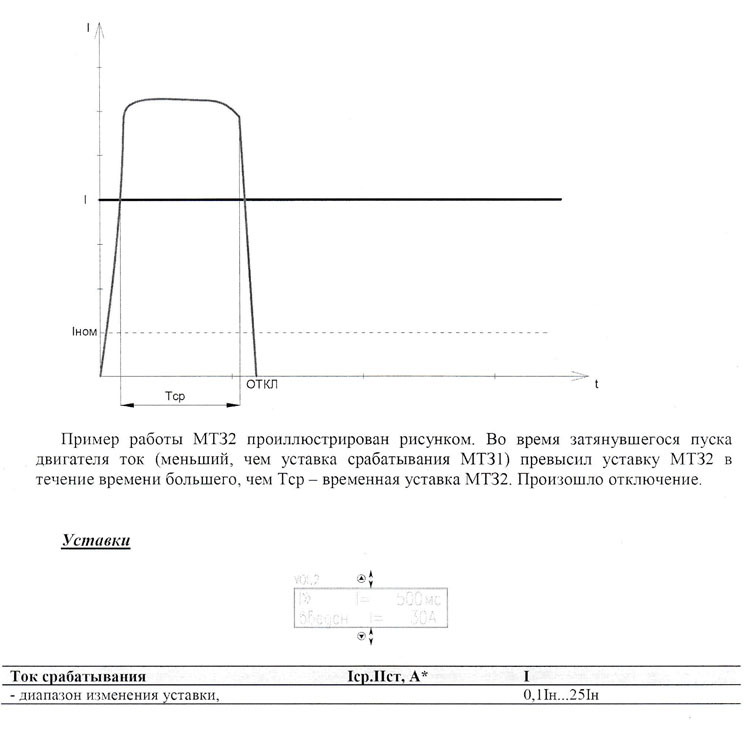

Срабатывание защиты происходит при превышении током значения, заданного уставкой, в течении времени, заданного временной уставкой. При этом формируется сигнал «МТ32» на отключение, блокировку включения выключателя и сигнализацию, на индикаторе блока выводится сообщение «СРАБОТАЛА ЗАЩИТА МТ32», на лицевой панели мигают светодиоды «ОТКЛ» и «АВАРИЯ». Вводится блокировка последующего включения выключателя, которая потом выводится нажатием кнопки «СБРОС». При срабатывании ступени формируется аварийный протокол «МТ32».

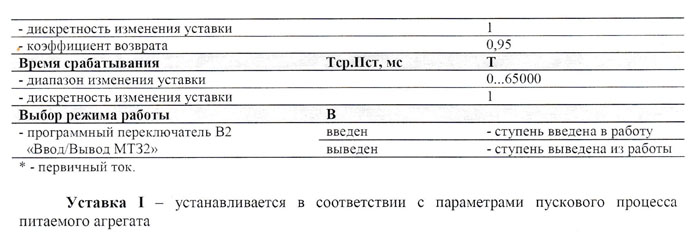

Уставка Т - независимая выдержка времени, устанавливается в соответствии с параметрами пускового процесса питаемого агрегата.

Ввод/вывод ступени производится программным переключателем «Ввод/Вывод МТ32».
