6.8.3ащита минимального тока (ЗМТ)

Назначение: Защита, срабатывающая при падении тока ниже настраиваемой уставки. Предназначена для защиты агрегатов от аварийных режимов работы, связанных с протеканием низкого фазного тока (например, насосов от «сухой» работы). Может также использоваться в различных алгоритмах автоматики в качестве сигнала о завершении переходного пускового процесса для включения следующего агрегата (например, при запуске конвейера с несколькими двигателями и скоростями).

Описание:

Защита минимального тока выполнена в трехфазном исполнении с контролем положения выключателя. Защита может быть введена либо выведена.

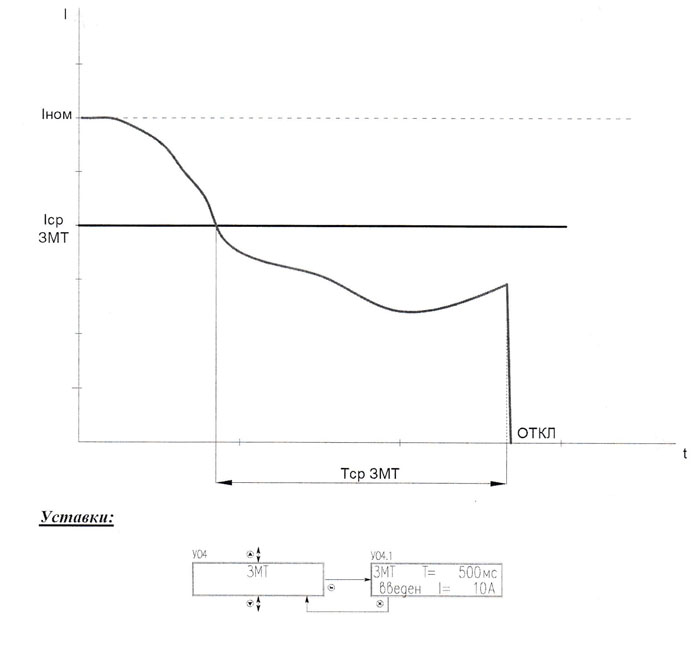

Запуск защиты происходит при снижении минимального фазного тока ниже заданной токовой уставки. При этом сразу формируется сигнал «Пуск ЗМТ», который может быть использован свободно программируемыми реле, а через выдержку времени, задаваемую временной уставкой, формируется сигнал «ЗМТ» на отключение выключателя. На индикаторе блока выводится сообщение «СРАБОТАЛА ЗАЩИТА ЗМТ», на лицевой панели мигает светодиод «ОТКЛ». Сообщение сбрасывается кнопкой «СБРОС». Формируется аварийный протокол «ЗМТ».

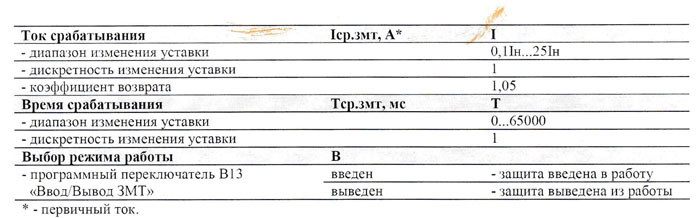

Уставка I - токовая уставка срабатывания защиты, определяет минимально допустимый ток. В случае использования для защиты насосов выставляется в пределах 0,7-0,8 рабочего тока.

Уставка Т - независимая выдержка времени, устанавливается из соображений отстройки от кратковременных колебаний тока силовых шин.

Ввод/вывод защиты производится программным переключателем «введен/выведен».
