6.1. Максимальная токовая защита

Максимальная токовая защита выполнена ненаправленной трехступенчатой в трехфазном исполнении.

6.1.1. Первая ступень - МТ31 (1>>>).

Назначение: Защита от токов короткого замыкания.

Описание:

Первая ступень МТЗ выполнена с независимой выдержкой времени срабатывания и действует на отключение выключателя.

Первая ступень МТЗ имеет две токовые уставки: In - пусковая токовая уставка, а также 1р - рабочая токовая уставка. В процессе эксплуатации электрических сетей бывают ситуации, когда расчетная уставка защиты от токов короткого замыкания оказывается ниже тока, возникающего при пусковом броске в период переходного процесса (например, при включении трансформаторной подстанции в режиме холостого хода) . Это обстоятельство обычно вынуждает эксплуатацию загрублять токовую уставку МТЗ, снижая тем самым чувствительность защиты.

Блок МКЗП позволяет отстроиться от пускового броска тока, задав уставку пускового тока выше реального, возникающего при пусковом процессе. Рабочая уставка при этом задается в соответствии с расчетом токов КЗ, сделанного на основе параметров сети. При такой настройке алгоритм защиты при переходном процессе работает с пусковой уставкой тока, а по его окончании - с рабочей, что позволяет существенно повысить чувствительность защиты.

Срабатывание защиты происходит при превышении током значения, заданного уставкой ( в пусковой период - уставкой In, по окончании переходного пускового процесса - уставкой 1р) по истечении времени, заданного временной уставкой. На индикаторе блока выводится сообщение «СРАБОТАЛА ЗАЩИТА МТ31», на лицевой панели мигают светодиоды «ОТКЛ» и «АВАРИЯ». Вводится блокировка последующего включения выключателя, которая потом выводится нажатием кнопки «СБРОС» с введением пароля. При срабатывании ступени формируется аварийный протокол «МТЗ 1».

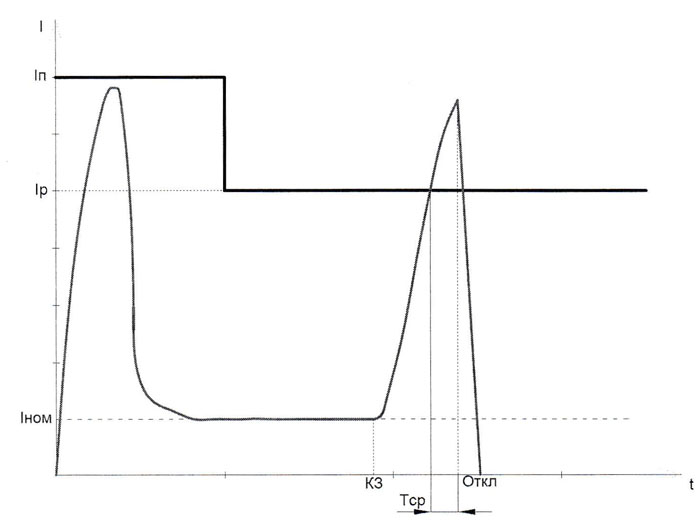

Пример работы МТ31 проиллюстрирован рисунком. В данном случае пусковая уставка была использована для отстройки от броска тока при пуске. Позднее, по завершению переходного процесса алгоритм переключился на работу с уставкой тока 1р. При возникновении короткого замыкания (на графике этот момент обозначен как КЗ) ток превысил рабочую уставку тока 1р в течение времени Тср - временной уставки алгоритма - была подана команда на отключение коммутирующего аппарата.

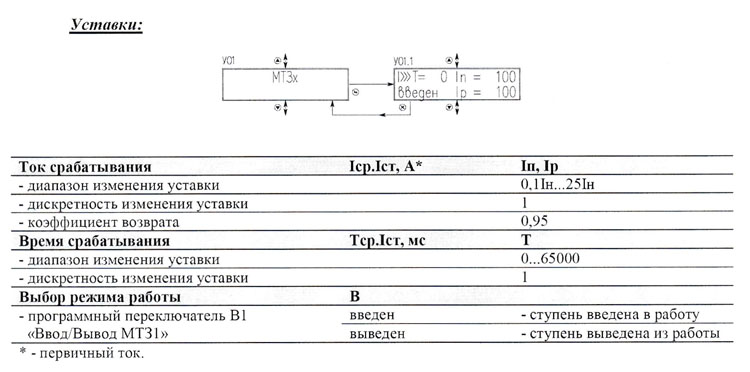

Уставка In (пусковая уставка) - устанавливается для задания особого режима работы алгоритма в период переходного пускового процесса.

При настройке МКЗП, работающего при коммутационном аппарате, запускающем двигатель, может быть использована для отстройки от броска пускового тока. Устанавливается выше максимального значения пускового броска тока.

При настройке МКЗП вводного присоединения распределительного устройства может быть задана в пределах 1,5-2 1ном, осуществляя тем самым пусковую проверку короткого замыкания на шинах.

При задании пусковой уставки равной рабочей (в соответствии с расчетом тока КЗ) алгоритм МТ31 работает в обычном режиме.

ВНИМАНИЕ! ДЛЯ КОРРЕКТНОЙ РАБОТЫ АЛГОРИТМА НЕОБХОДИМО. ЧТОБЫ В МЕНЮ «ПАРАМЕТРЫ ОБЪЕКТА» БЫЛ ВЕРНО НАСТРОЕН ПАРАМЕТР «НОМИНАЛЬНЫЙ ТОК ОБЪЕКТА» И УСТАВКИ ТОКА СРАБАТЫВАНИЯ МТЗ НЕ ПРЕВЫШАЛИ 25 ЗНАЧЕНИЙ НОМИНАЛЬНОГО ТОКА.

Уставка 1р (рабочая уставка) - устанавливается в соответствии с расчетом тока короткого замыкания, основанном на параметрах подключаемой сети.

Уставка Тср - независимая выдержка времени, устанавливается в зависимости от параметров сети (соображений быстродействия и селективности работы защиты)

Ввод/вывод ступени производится программным переключателем «Ввод/Вывод МТ31».
