6.5.3ащита минимального напряжения (ЗМН)

Назначение: Защита от длительных просадок напряжения. Также выполняет функции

нулевой защиты.

Описание:

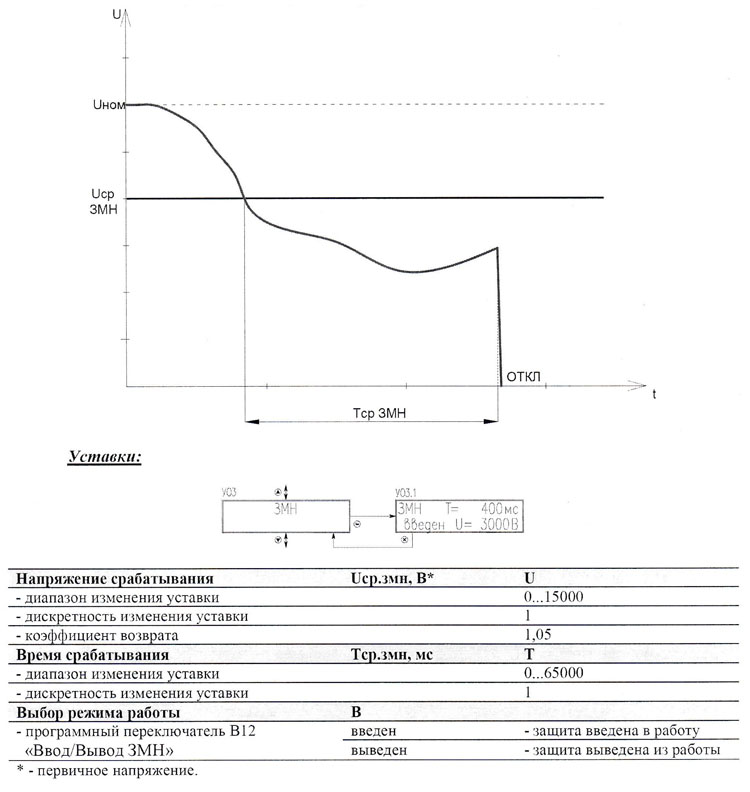

При снижении линейного напряжения сети Uab ниже уставки напряжения срабатывания через выдержку времени, задаваемого временной уставкой, формируется сигнал «ЗМН» на отключение выключателя. На индикаторе блока выводится сообщение «СРАБОТАЛА ЗАЩИТ А ЗМН», на лицевой панели мигает светодиод «ОТКЛ». Сообщение сбрасывается кнопкой «СБРОС». Формируется аварийный протокол «ЗМН».

Уставка U - напряжение срабатывания защиты, определяет максимально допустимую просадку. (На заводе устанавливается порядка 0,6-0,8Uhom).

Уставка Тср - независимая выдержка времени, устанавливается из соображений отстройки от кратковременных просадок (на заводе устанавливается значение 400мс)

Ввод/вывод защиты производится программным переключателем «введен/выведен».

Нормативные ссылки:

ПТЭП, глава 2.5. Электродвигатели

«2.5.9. Напряжение на шинах распределительных устройств должно поддерживаться в пределах (100+105)% от номинального значения. Для обеспечения долговечности электродвигателей использовать их при напряжении выше 110 и ниже 90% от номинального не рекомендуется.»

ГОСТ 22929-78 «Аппараты защиты от токов утечки рудничные для сетей напряжением до 1200В» п. 1.2.5.

«Аппарат общесетевой защиты должен срабатывать за время не более 0,1с и обеспечивать возможность отключения сети при снижении напряжения на зажимах до 0,6 номинального напряжения сети, обусловленного возникновением междуфазных дуговых замыканий с касанием дугой стенок оболочки электрооборудования.»

Уставка U - напряжение срабатывания защиты, определяет максимально допустимую просадку. (На заводе устанавливается порядка 0,6-0,8Uhom).

Уставка Тср - независимая выдержка времени, устанавливается из соображений отстройки от кратковременных просадок (на заводе устанавливается значение 400мс)

Ввод/вывод защиты производится программным переключателем «введен/выведен».

Нормативные ссылки:

ПТЭП, глава 2.5. Электродвигатели

«2.5.9. Напряжение на шинах распределительных устройств должно поддерживаться в пределах (100+105)% от номинального значения. Для обеспечения долговечности электродвигателей использовать их при напряжении выше 110 и ниже 90% от номинального не рекомендуется.»

ГОСТ 22929-78 «Аппараты защиты от токов утечки рудничные для сетей напряжением до 1200В» п. 1.2.5.

«Аппарат общесетевой защиты должен срабатывать за время не более 0,1с и обеспечивать возможность отключения сети при снижении напряжения на зажимах до 0,6 номинального напряжения сети, обусловленного возникновением междуфазных дуговых замыканий с касанием дугой стенок оболочки электрооборудования.»
