Измеритель частоты гидроударов ИЧ

Измеритель частоты гидроударов ИЧ

Измеритель частоты гидроударов ИЧ предназначен для визуального контроля основной частоты ударов гидроударных машин, имеющих энергию единичного удара не ниже 10 Дж/м, при бурении геологоразведочных скважин глубиной до 1000 м.

Техническая характеристика ИЧ

Условия эксплуатации:

температура окружающего воздуха, °С ........от —30 до +50

относительная влажность при 25 °С, %, не более..........95

напряжение сети переменного тока, В..................380 ± 76

частота тока, Гц ......................................50

давление в напорной магистрали промывочной жидкости,

МПа, не более ........................................10

Предельные климатические условие:

температура окружающего воздуха, °С ........от —40 до +65

относительная влажность при 30 °С, % ................95 + 3

максимально допустимое давление промывочной жидкости, МПа ............................................20

Диапазоны измерения частоты ударов, Гц................10—80

Потребляемая мощность, В-А, не более ..................40

Среднее время безотказной работы, ч, не менее............1 250

Габариты, мм:

блока показывающего прибора ........................390X250X220

преобразователя пульсаций давления....................145X75X75

Длина кабелей, м:

питания ..............................................10

сигнального ..........................................12

Масса, кг:

показывающего прибора ..............................15

преобразователя ....................................3

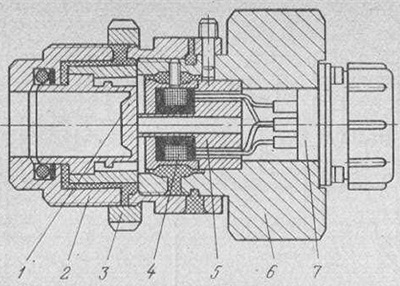

Рис. IV.11. Преобразователь пульсаций давления

Измеритель ИЧ имеет выход для подключения внешнего регистратора — самопишущего милливольтметра постоянного тока. Напряжение на зажимах «регистратор» прибора ИЧ составляет примерно 1,6 В при отклонении стрелки прибора до верхнего предела диапазона измерения.

Принцип действия ИЧ состоит в следующем. Преобразователь пульсаций давления (ДД) включается с помощью тройника в напорную магистраль промывочной жидкости, закачиваемой в скважину. При работе гидроударной машины в магистрали возникает пульсация давления. Преобразователь ДД вырабатывает электрический сигнал, пропорциональный скорости измерения давления. Этот сигнал по кабелю передается на вход электронной схемы блока показывающего прибора. Здесь сигнал усиливается, отфильтровываются высшие гармонические составляющие (выделяется основная частота гидроударов). Далее преобразуется основная частота, а пропорционально ей и напряжение постоянного тока, которое подается на магнитоэлектрический показывающий прибор.

Внешний регистратор подключается параллельно цепи показывающего прибора. Питание от сети переменного тока 380 В подается по кабелю на установленный в корпусе показывающего прибора блок питания, от которого после выпрямления и стабилизации питаются электронная схема и преобразователь пульсаций. Принцип действия преобразователя ДД основан на изменении магнитной проницаемости его чувствительного элемента под воздействием давления. Устройство ДД показано на рис. IV.11. Давление промывочной жидкости подается во внутреннюю полость сильфона 1, усилие с которого передается на чувствительный элемент 5, установленный в корпусе 6. На чувствительный элемент наложены обмотки 4 (питания и сигнальная), концы которых выведены на штепсельный разъем 7.

На обмотку питания подается напряжение постоянного тока и при постоянном давлении в сильфоне на сигнальной обмотке нет напряжения. В процессе изменения давления в сильфоне изменяется магнитная проницаемость чувствитель-ного элемента, и на сигнальной обмотке вырабатывается импульсный электрический сигнал. Преобразователь ввинчивается по резьбе гайки 2 в тройник МИД-1 и контрится гайкой 3. Сигнальный кабель ИЧ присоединяется к разъему 7.
