Универсальный регистратор параметров процесса бурения «Румб-1»

Регистратор «Румб-1» предназначен для применения на установках геологоразведочного бурения УКБ-7 и УКБ-8, оборудованных соответственно аппаратурой «Курс-613» и «Курс-713», а также на установках, оборудованных станками ЗИФ-1200МР.

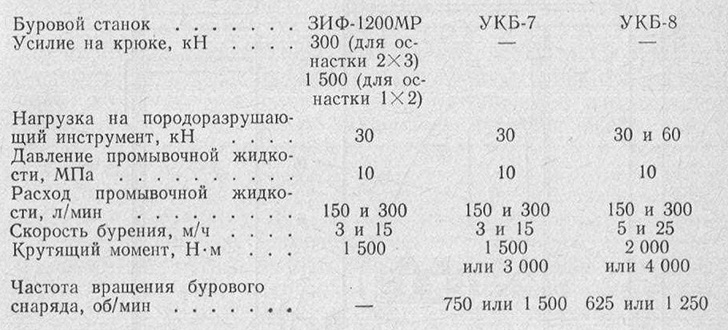

Пределы измерения регистратором для станка ЗИФ-1200МР, установок УКБ-7 и УКБ-8 указаны ниже.

Техническая характеристика «Румб-1»

Пределы допускаемой основной погрешности (без преобразователей) по всем каналам, % от верхнего предела диапазона

регистрации ............................................±2,5

Пределы допускаемой основной погрешности канала нагрузки на породоразрушающий инструмент в комплекте с преобразователями, % от нормативного значения 150 кН . . . . ±2,5

Пределы допускаемой основной погрешности канала «Усилие на крюке» в комплекте с преобразователями в диапазоне

до 200 кН, % от верхнего предела диапазона регистрации ±4

Пределы допускаемой основной погрешности остальных каналов в комплекте с преобразователями, % от верхних пределов диапазонов регистрации ..........................±4

Напряжение сети питания, В ............................380 ± 76

Частота тока, Гц........................................50 ± 0,5

Потребляемая мощность, В*А, не более ..................500

Температура окружающего воздуха в рабочих условиях применения, °С.....................................—10 --- +40

Относительная влажность при 25 °С в рабочих условиях применения, %, не более ..................................90

Дополнительные погрешности регистратора в комплекте с преобразователями:

1) от изменения температуры окружающего воздуха на каждые 10 °С от 20 °С:

канала регистрации нагрузки на породоразрушающий инструмент от значения 150 кН, %, не более ............±1,25

остальных каналов, от верхних пределов регистрации, %,

не более..............................................±2

2) от изменения напряжения питания на каждые 10 % от 380 В:

канала регистрации нагрузки на породоразрушающий инструмент от значения 150 кН, % , не более..............±1,25

остальных каналов от верхних пределов регистрации, %,

не более..............................................±2

Предельные климатические условия:

температура окружающего воздуха, °С ........от —40 до +60

относительная влажность при 25 °С, % ................95 ± 3

Предельные нагрузки на преобразователь:

растягивающих усилий, кН............................100

давления гидросистемы станка, МПа ..................12

давления промывочной жидкости, МПа ................20

Скорость движения диаграммы, мм/ч ....................20, 120, 600^

Привод диаграммы ...................Электрический

Масса, кг, не более: пульта регистрирующего прибора ......................70

шкафа подставки......................................35

блока питания ........................................16

коробки распределительной ............................5

преобразователя растягивающих усилий ................26

преобразователя давления в гидросистеме станка .... 3

преобразователя давления промывочной жидкости . . . 3,2

преобразователя расхода промывочной жидкости .... 11

• преобразователя скорости бурения ....................8

преобразователя крутящего момента....................2,5

Длина, м, не менее:

кабеля питания ......................................12

сигнальных кабелей ..................................12

кабелей, соединяющих распределительную коробку с пультом регистрирующего прибора ........................1

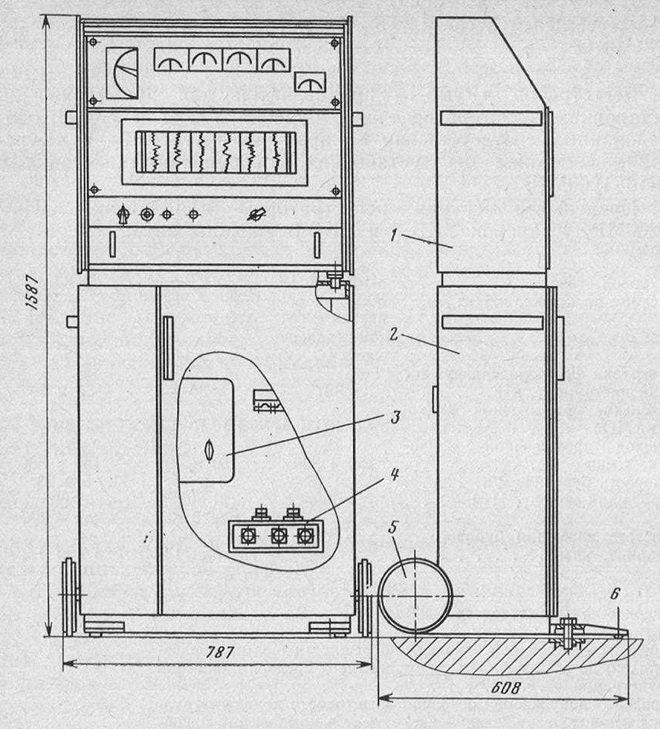

Рис. IV. 14. Регистратор «Румб-1»

Общий вид регистратора показан на рис. IV. 14. Он состоит из регистрирующего прибора 1 и шкафа-подставки 2. Внутри шкафа-подставки расположены блок питания 3 и распределительная коробка 4, которые закреплены на стене шкафа с помощью винтов. Шкаф снабжен двумя колесами 5 и катками в лапах 6.

Регистрирующий прибор состоит из двух основных частей: корпуса и съемного шасси, которое крепится к корпусу двумя болтами. В корпусе размещены шесть усилителей (по числу каналов) и электроэлементы. На переднюю панель выведены ручки управления, подстройки и переключения диапазонов регистрации. Шасси также состоит из двух основных частей: пишущего механизма и привода барабана.
