Расходомер промывочной жидкости РПЛ- 1

Расходомер промывочной жидкости РПЛ- 1

Расходомер РПЛ-1 предназначен для измерения расхода промывочной жидкости, подаваемой в скважину при колонковом геологоразведочном бурении. Он применяется при работе в воздушной среде и выдерживает толчки и удары при перемещении с одного рабочего места на другое.

Техническая характеристика РПЛ-1

Температура окружающего воздуха, °С ..........от —30 до +50

Относительная влажность при 30 °С, %, не более ..........90

Диапазон изменений расхода, л/мин........................0—150
0-300

Напряжение питания сети переменного тока, В .. .............380±76

Частота, Гц ..............................................50±0,5

Давление промывочной жидкости, МПа, не более..............10

Вязкость промывочной жидкости по прибору СПВ-5, с . . . 15—45

Плотность промывочной жидкости, г/см3....................1 — 1,2

Масса, кг, не более:

преобразователя расхода блока...11

измерительного прибора....12

В состав расходомера входят следующие основные узлы: преобразователь расхода, блок измерительного прибора и комплект ЗИП. Основные узлы его — преобразователь расхода и блок измерительного прибора. Питание от сети переменного тока 380 В подается по кабелю к блоку питания, установленному в блоке измерительного прибора. От блока измерительного прибора напряжение 36 В переменного тока подается по кабелю к преобразователю расхода, который преобразует скорость движения жидкости, проходящей через него, в электрическое напряжение. Сигнал переменного напряжения от преобразователя расхода по кабелю подается на вход схемы блока измерительного прибора.

Измерительная схема блока измерительного прибора с помощью диодов преобразует переменное напряжение сигнала преобразователя расхода в напряжение постоянного тока. Последнее подается на показывающий прибор (амперметр М325), шкалы которого проградуированы в единицах расхода жидкости.

Действие преобразователя расхода основано на отклонении упругоподвешенной лопасти, помещенной в поток промывочной жидкости. Преобразователь расхода (рис. IV.4) состоит из трех

основных частей: корпуса 1 из немагнитной нержавеющей

стали, лопасти 9 из магнитной стали, подвешенной к заглушке 3 с помощью пластин 6 (средняя пластина выполнена из бериллиевой бронзы, крайние — из резины) и электромагнитной системы.

Электромагнитная система состоит из Ш-образного магни-топровода 11 с двумя катушками 10 на крайних стержнях. Каждая катушка имеет по две обмотки—возбуждения и измерительную. Катушки соединены по дифференциально-трансформаторной схеме. Магнитопровод укреплен в корпусе с помощью кронштейна. Выводы катушек припаяны к разъему 8. Магнитопровод защищен крышкой 7. Положение заглушки 3 фиксируется штифтом 4 и гайкой 5, которая контрится винтом 2. Магнитные потоки, созданные обмотками возбуждения катушек 10, пронизывают лопасть 9 и замыкаются через центральный стержень магнитопровода 11, наводя в измерительных катушках э. д. с., пропорциональную разности магнитных потоков, созданных катушками.

При отсутствии перемещения жидкости внутри корпуса 1 лопасть 9 находится в вертикальном положении и в измерительной катушке индуктируется напряжение, компенсируемое схемой установки нуля. При протекании жидкости лопасть отклоняется от вертикального положения. Это приводит к изменению соотношения между магнитными потоками измерительных обмоток и увеличению напряжения разбаланса, которое является величиной измеряемого расхода жидкости.

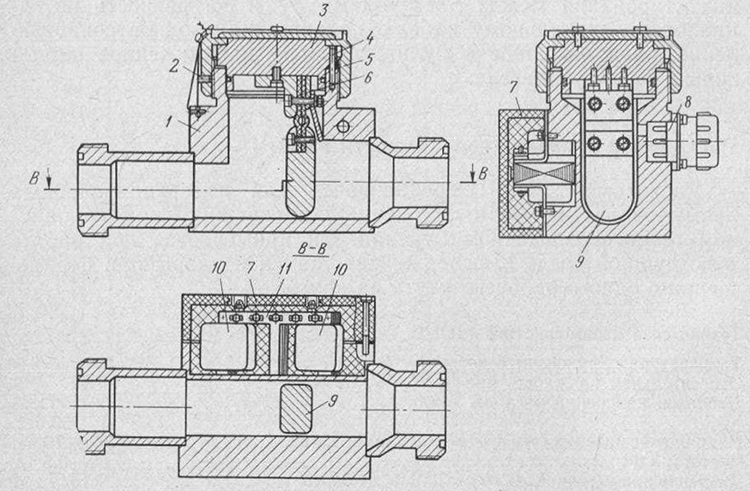

Рис. IV.4. Преобразователь расхода РПЛ-1
