Измеритель и автоматический ограничитель крутящего момента ОМ-40



Измеритель и автоматический ограничитель крутящего момента ОМ-40 предназначены для: измерения крутящего момента на шпинделе бурового станка; световой предупредительной (мигающей) сигнализации при перегрузке; автоматического ограничения крутящего момента отключением электродвигателя станка; контроля усилия на крюке талевой системы бурового станка при подъеме бурового инструмента; световой (мигающей) сигнализации при перегрузке талевой системы; автоматического ограничения усилия в талевой системе.



Прибор (М-40 применяется для оснащения буровых станков ЗИФ-1200М, ЗИФ-1200МР, ЗИФ-650М.





Техническая характеристика ОМ-40





Условия эксплуатации:

температура окружающего воздуха, °С ........от —30 до +50

относительная влажность при 25 °С, %, не более..........95

Напряжение сети питания, В ..........................380 ± 76

Частота тока, Гц........................................50

Предельные климатические условия:

температура окружающего воздуха, °С ........от —40 до +60

относительная влажность при 30 °С, % ................95 ± 3

Предел измерения крутящего момента, Н*м ..............2500

Пределы измерения усилия на крюке талевой системы, кН:

при четырехструнной оснастке ........................250

при двухструнной оснастке ............................125

при прямом канате....................................62,5

Потребляемая мощность прибора, В Л:

в измерительной цепи тока ............................5

в измерительной цепи напряжения 220 В ..............1,5

цепи питания 380 В ..................................15

Среднее время безотказной работы, ч ....................5 000

Габариты показывающего прибора, мм ..................376X255X230

Длина, м:

кабеля................................................12

жгута ................................................2

Масса показывающего прибора, кг ......................12







Прибор (ЭМ-40 имеет выход для подключения внешнего регистратора — самопишущего вольтметра постоянного тока с входным сопротивлением не менее 500 кОм. Напряжение на зажимах «регистратор» прибора ОМ-40 составляет примерно 3 В при отклонении стрелки прибора до верхнего предела измерения.

Принцип действия прибора ОМ-40 (рис. IV. 10) состоит в следующем. Прибор ОМ-40 измеряет крутящий момент (усилие на крюке талевой системы при подъеме бурового снаряда) косвенным методом — по величине активной мощности, потребляемой асинхронным электродвигателем бурового станка. Активная мощность измеряется по однофазной схеме при подключении измерительной цепи напряжения прибора ОМ-40 параллельно одной из фаз электродвигателя бурового станка, а измерительной цепи тока прибора — на ток той же фазы электродвигателя через трансформатор тока ТТ.

Схема прибора позволяет оценивать значение крутящего момента непосредственно на шпинделе бурового станка при различных коэффициентах редукции ступенчатой коробки передач станка или значение усилия на крюке талевой системы при различной ее оснастке.

Предупредительная сигнализация осуществляется при превышении нормального рабочего значения крутящего момента (усилия на крюке) мигающим светом сигнальной лампы прибора. Величина крутящего момента (усилие на крюке) автоматически ограничивается отключением электродвигателя бурового станка от сети питания путем отключения его магнитного пускателя.

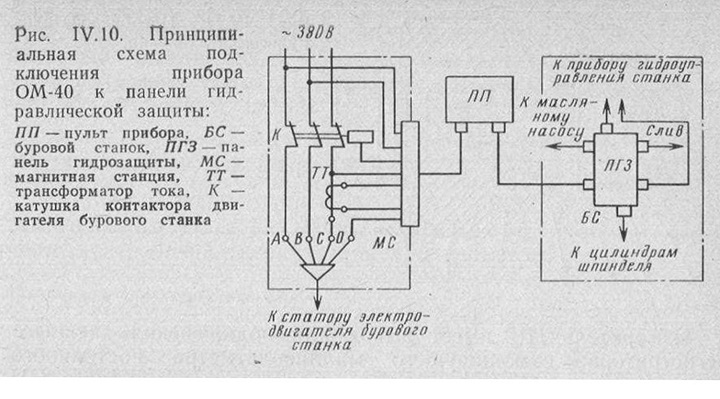

Рис. IV. 10. Принципиальная схема подключения прибора
ОМ-40 к панели гидравлической защиты:
