Измеритель механической скорости бурения ИСБ

Прибор ИСБ предназначен для измерения механической скорости при бурении с использованием станков ЗИФ-650М, ЗИФ-1200МР с гидравлической подачей снаряда. Действие прибора ИСБ основано на преобразовании линейной скорости перемещения шпинделя бурового станка в электрический сигнал



переменного тока и измерении последнего прибором магнитоэлектрической системы. Измеритель скорости бурения включает датчик скорости ДС и пульт управления, в котором находится электрическая схема измерителя скорости бурения.

Датчик скорости бурения ДС (рис. IV.8) состоит из тахо-генератора 1, повышающего редуктора 2 и муфты одностороннего действия 3. В качестве тахогенератора используется электродвигатель с ротором АДМ-262, который приводится во вращение через повышающий редуктор. Тахогеператор преобразует вращение входного вала в электрическое напряжение переменного тока. Номинальное напряжение питания датчика 100 В (частота тока 50 Гц) подается на контакты 3—4 преобразователя. С контактов 1—2 преобразователя напряжение с помощью соединительного кабеля подается на вход измерительной схемы.

На оси датчика находится муфта одностороннего действия 3. Она обеспечивает расцепление кинематической цепи привода при движении шпинделя бурового станка вверх и при внезапных остановках шпинделя при его движении вниз. Тем самым обеспечивается защита редуктора 2 датчика от механических перегрузок.

Принципиальная электрическая схема измерителя скорости бурения приведена на рис. IV.9. Напряжение питания 380 В (частота тока 50 Гц) подается на контакты 1 и 4 разъема Ш1, и пакетным выключателем В1 через предохранитель Пр— на стабилизатор напряжения.

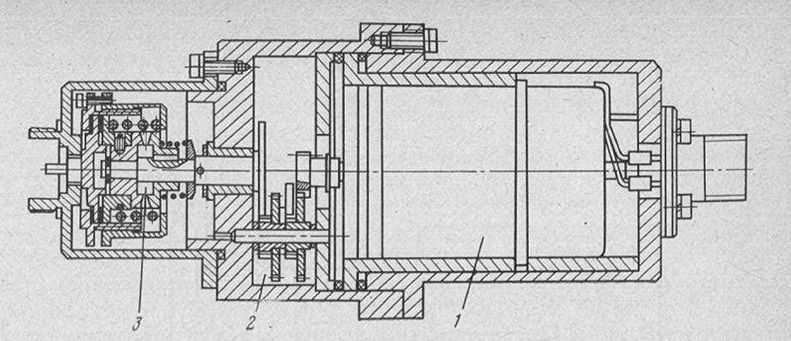

Рис. IV.8. Преобразователь скорости бурения ДС





Феррорезонансный стабилизатор напряжения состоит из трансформатора Tp1, параллельно которому включены конденсаторы С1, С2 и СЗ. Последовательно с первичной обмоткой трансформатора Tp1 включен дроссель Др. Ко вторичным обмоткам трансформатора Tp1 подключена нагрузка, состоящая из датчика (преобразователь), сигнальной лампы Л и трансформатора Тр2.

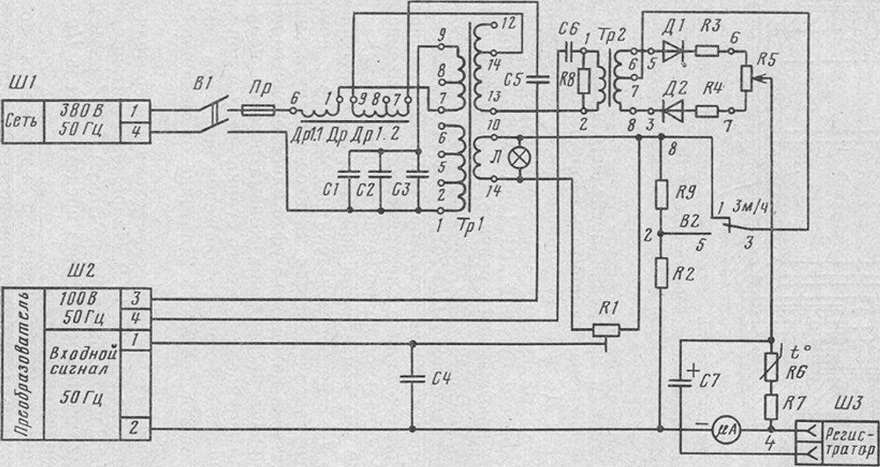

Рис. IV.9. Принципиальная электрическая схема ИСБ





Входном сигнал переменного тока от преобразователя, пропорциональный линейной скорости перемещения шпинделя бурового станка, подается на вход показывающего прибора. Затем через контакты 1 и 2 разъема Ш2 сигнал поступает на вход однопол у периодного диодного модулятора.

Диодный модулятор состоит из трансформатора Тр2, диодов Д1 и Д2, ограничивающих резисторов R3 и R4 и балансировочного резистора R5. Модулятор подключен к микроамперметру и добавочным резисторам R2 и R7. Пределы измерения переключаются с помощью тумблера В2.



Однополупериодный диодный модулятор действует следующим образом. Напряжение после емкости С6 подастся на первичную обмотку 1—2 трансформатора Тр2. Амплитуда сигнала на вторичных обмотках 6—7—8 трансформатора Тр2 всегда больше, чем сигнал датчика, поэтому диоды Д1 и Д2 открыты в течение одного полупериода.

Для проводящего полупериода при отсутствии входного сигнала токи, протекающие через сопротивления R3, R4, R5, равны, и ток не ироходит через нагрузку (микроамперметр). При наличии входного сигнала токи, протекающие через сопротивления R3, R4, R5, не равны, и ток, проходящий через микроамперметр, будет пропорционален входному сигналу, т. е. пропорциональным линейной скорости перемещения шпинделя станка.



Емкость С6 обеспечивает фазовую компенсацию квадратичной составляющей тока преобразователя скорости. Сопротивление R1 обеспечивает компенсацию тока преобразователя при переключении диапазонов измерения.

Стрелка прибора устанавливается па нулевую отметку шкалы с помощью резистора R5; емкость конденсатора С7, включенного параллельно микроамперметру, определяет полосу пропускания прибора, что обеспечивает необходимое удобство снятия отсчета показаний. Емкость конденсатора С4 в цепи входного сигнала и емкость С5 в цепи питания преобразователя компенсируют индуктивные потери тахогенератора.

Разъем ШЗ служит для подключения самопишущего вольтметра.
