Сигнализатор опасного напряжения СОН-2

Сигнализатор СОН-2 предназначен для оснащения самоходных буровых установок в целях получения световой и звуковой сигнализации при подъеме мачты буровой установки вблизи линий электропередач (ЛЭП) переменного тока частотой 50 Гц, напряжением 220 В и выше. Этим прибором могут оснащаться самоходные буровые установки всех типов, имеющие аккумулятор.



Техническая характеристика СОН-2

Чувствительность приемника при частоте входного сигнала
50 ± 5 Гц, мкВ ........................................55

Габариты приемника, мм ................................258X120X98

Масса приемника, кг, не более ..........................5

Питание от автомобильного аккумулятора напряжением, В 12 ± 1

Условия работоспособности стабилизатора:

температура окружающей среды, °С..........от —30 до +50

относительная влажность при +25 °С, %, не более ... 95





Сигнализатор СОН-2 надежно работает при вибрациях с частотой от 10 до 60 Гц и ускорением от 2 до 33 м/с2.

Блок-схема сигнализатора СОН-2 приведена на рис. IV. 13. При подъезде буровой установки к линии электропередачи в антенном устройстве 1 наводится электродвижущая сила. Сигнал с антенны поступает на согласующее устройство 2, являющееся входом приемника. Затем сигнал проходит через усилители 3 \\ 4, после чего поступает на фильтрующее устройство 5, где срезаются верхние и нижние частоты.

Выделенный сигнал частотой 45—55 Гц проходит через усилитель в и поступает на вход детектора 7, где преобразуется в постоянное напряжение. Величина последнего зависит от мощности ЛЭП и расстояния, на которое подъехала к ЛЭП буровая установка. Напряжение постоянного тока с выхода детектора подается на вход триггера Шмитта 8, после срабатывания которого перепад постоянного напряжения подается



на исполнительную схему 9, нагрузкой которой являются сигнальная лампочка «Опасно» и лампочка 10. После срабатывания исполнительной схемы загорается лампочка «Опасно» и подается звуковой сигнал, если мачта не лежит на передней стойке.

Для контроля исправности узлов сигнализатора СОН-2 в нем встроен генератор 11, имитирующий э. д. с., наводимую в антенне. После нажатия кнопки «Контроль» сигнал с генератора 11 напряжением около 50 мкВ поступает на антенное устройство, усиливается и заставляет работать исполнительную схему 9. В результате этого лампочка «Опасно» загорается, и подается звуковой сигнал, если мачта установки не лежит на передней стойке.

Наличие встроенного генератора 11 позволяет проверять работоспособность всех узлов сигнализатора и исправность всех соединительных проводников.

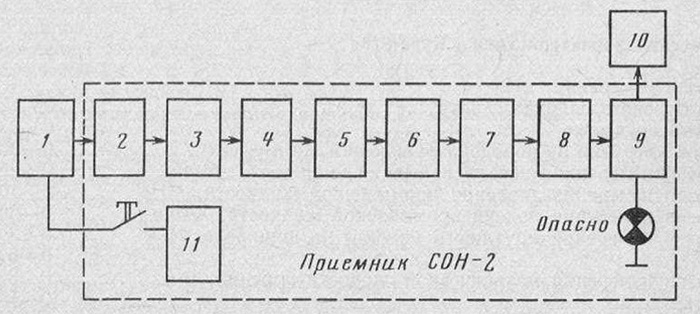

Рис. IV. 13. Блок-схема сигнализатора СОН-2
