Станция СРД-3
Станция СРД-3 состоит из реостатных датчиков РД-1
или РД-2 (рис. 86,а), устанавливаемых стационарно в выработках, и
переносного измерительного прибора СРД-3
(рис. 86,6), периодически подключаемого к кабелю,
выведенному от того или иного датчика.
Предназначена для дистанционных наблюдений за поведением боковых пород в
подземных выработках путем измерения смещения двух отдельных точек
относительно друг друга.
Допущена к эксплуатации в атмосфере, опасной по газу и пыли и имеющей
повышенную влажность.
Диапазон измерений не ограничивается. Осваивается ступенями, отвечающими
цене деления датчика.
Чувствительность совпадает с ценой деления и на всем диапазоне равна:
при датчике типа РД-1 ... 1 мм на одну ступень
при датчике типа РД-2 ... 0,1 мм на одну ступень.
Расстояния между точками закладки реперов от 0,5 до
1 м (по специальному заказу этот предел может быть увеличен).
Длина кабеля от датчика к станции ограничивается электрическим
сопротивлением 50 ом в оба конца.
В состав комплекта входят:
прибор СРД-3......................1
датчик типа РД-1 или РД-2..........1
репер..............................1
лента с крепежным кольцом..........1
пробка для крепления ленты к реперу 1
брезентовый мешок..................1
приспссобления для транспортировки . 2
Вес комплекта..........2,5 кг
Отпускная цена датчика РД-1 29 руб.
Отпускная цена датчика РД-2 34 руб.
Отпускная цена СРД-3 ... 63 руб.
Изготовитель: Харьковский СНХ УССР.

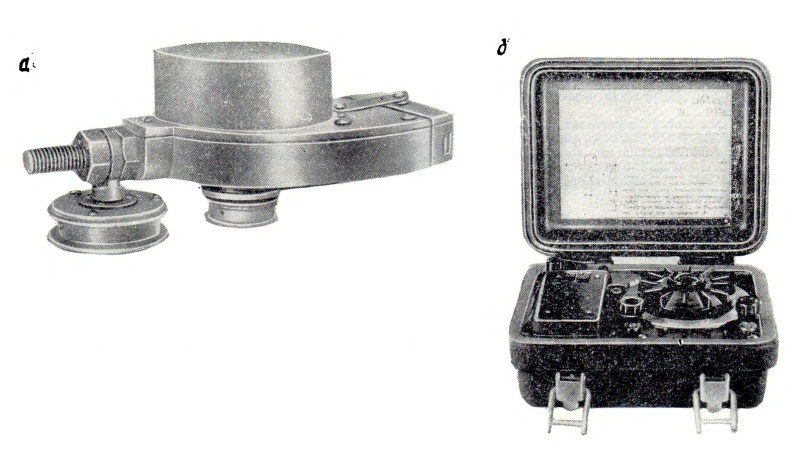

Рис. 86. Станция реостатных датчиков СРД-3: а —
реостатный датчик РД-1. б — измерительный прибор СРД-3
