Самописец С2

Самописец С2

Самописец С2 с универсальной стойкой СУ-2 представляет собой металлическую коробку с окнами и вертикальным отверстием, в которой смонтированы барабан с часовым механизмом, стойка с колодкой и регистрирующая линейка с карандашом (рис. 84).

Применяется в комплекте с универсальной стойкой СУ-2.

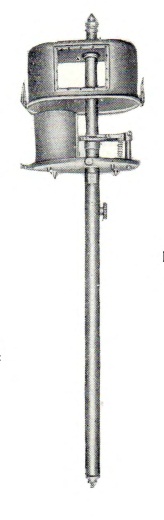

Рис. 84. Стойка с самописцем СУ-2.

Предназначен для непрерывной регистрации относительного смещения горных пород в очистных н подготовительных выработках.

Техническая характеристика
Длина стойки минимальная, мм . . 700

Длина стойки максимальная без дополнительных штанг, мм .... 1200

Длина стойки максимальная с дополнительными штангами, мм . . 2500

Масштаб записи.........От 5:1 ДО 2:1

Продолжительность часового завода 1 неделя

Вес самописца, кг................2,5

В состав комплекта входят:

Самописец ......................1

Стойка универсальная СУ-2 ... 1 комплект

Футляр для универсальной стойки . 1

Салфетка.................1

Вес комплекта, кг................11,5

Отпускная цена.........100 руб.
Изготовитель: Харьковский СНХ УССР.
