Световой взрывобезопасный указатель направления УНС-2

Световой взрывобезопасный указатель направления УНС-2

Световой взрывобезопасный указатель направления УНС-2 состоит из светопроекционной трубы с тягами и кабелем, установочного устройства и понижающего трансформатора. Труба представляет собой проекционную систему, состоящую из объектива, диафрагмы, конденсора и электролампы, заключенных во взрывобезопасный корпус (рис. 79).
Установочное устройство выполнено в виде пластины со скобами и болтами для крепления трубы к шахтной крепи.

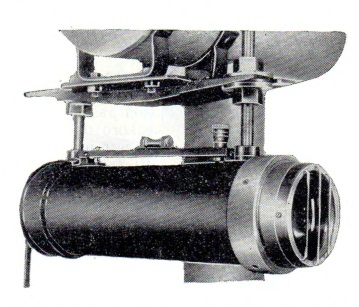

Рис. 79. Указатель направления световой УНС-2.

Предназначен для указания направления проходки горных выработок.

Техническая характеристика Пределы проектирования световой марки, м................10—100

Пределы установки заданных углов наклона......! . +0,020

Точность установки проекционного луча в горизонтальной и вертикальной плоскостях, мин ±1,5

Электролампа аптомсбнльная

А-28,12 в..................50-20 се

Размеры, мм......... 450х170х

Х360

Вес, кг......................15,5

В состав комплекта входят:

Световой указатель направления УНС-2 с установочным устройством ....................1

Понижающий трансформатор

ТПШ-50 м 380/12 в..........1

Накладной уклономер с уровнем
Футляры для частей комплекта

с мелкими принадлежностями 4

Вес комплекта, кг............35

Отпускная цена................255 руб.

Изготовитель: Харьковский СНХ УССР.
