VI. ПРИБОРЫ ДЛЯ НАБЛЮДЕНИЙ ЗА ПРОЯВЛЕНИЕМ ГОРНОГО ДАВЛЕНИЯ И СДВИЖЕНИЯ ГОРНЫХ ПОРОД

Стойка универсальная СУ-2

Стойка универсальная СУ-2 состоит из четырех штанг, соединяемых с помощью втулок и наконечников с винтовой нарезкой. Верхняя штанга имеет телескопическое устройство в виде наружной и внутренней труб с помещенной между ними пружиной. На внутренней выдвижной трубе нанесена миллиметровая шкала, отсчитываемая по индексу, нанесенному на наружной трубе (рис. 83).

Предназначена для измерения величины относительного опускания кровли очистных выработок и измерения расстояния между реперами. заложенными в кровле и почве пласта.

Техническая характеристика

Длина стойки минимальная, мм . . . 700

Длина стойки максимальная без дополнительных штанг, мм.......1200

Длина стойки максимальная с Дополнительными штангами, мм . ... 2500

Цена деления шкалы, мм............1

Точность отсчета с оценкой на глаз, мм 0,2 Вес стойки, кг......... . . 3,5

В состав комплекта входят:

Штанга верхняя телескопическая ... 1

Штанга средняя....................1

Штанга нижняя................I

Штанга малая................1

Футляр............................1

Салфетка ..........................1

Вес комплекта, кг..................9

Отпускная цена..........48 руб.

Изготовитель: Харьковский СНХ УССР.

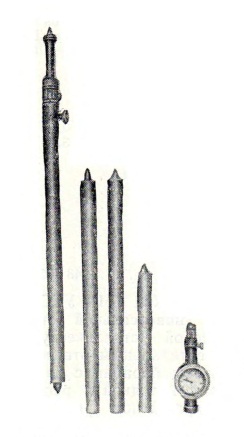

Рис. 83. Стойка универсальная СУ-2
