VII. ПРИБОРЫ ДЛЯ ПОСТРОЕНИЯ ПЛАНОВ

Транспортир-координатограф

Транспортир-координатограф — чертежный инструмент в виде металлической линейки, соединенной с четвертью крута, на котором нанесены линейные и круговые шкалы (рис. 87). Оцифровка круговой шкалы двойная. возрастающая во взаимно противоположных направлениях. Оцифровка линейных шкал тройная, приспособленная для различных масштабов, возрастающая от центра четверти круга.

Предназначен для нанесения точек теодолитных ходов по вычисленным приращениям координат на основу с прямоугольной координатной сеткой.

Техническая характеристика

Диаметр шкалы круга, мн.....250

Угловая величина шкалы, град ... 93

Цена деления, град..................1

Длина линейки, мм.........200

Цена деления, мм..................1

Вес инструмента, кг........0,3

Вес с футляром, кг........0,5

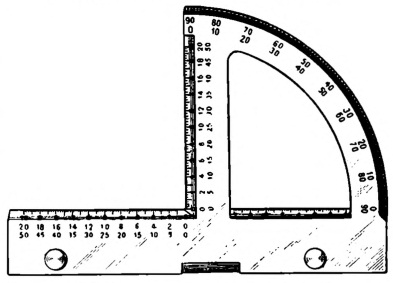

Рис. 87. Транспортир-координатограф.

Отпускная цена не установлена.

Сконструирован ВНИМИ по предложению маркшейдеров Кузбасса.

Намечаемый изготовитель — Харьковский СНХ УССР.
