Малогабаритный взрывобезопасный световой указатель направления МСУ

Малогабаритный взрывобезопасный световой указатель направления МСУ

Малогабаритный взрывобезопасный световой указатель направления МСУ состоит из

светопроекционной трубки о хонсолью, кабеля со штепсельными вилкой и розеткой на концах, аккумуляторной батареи и двухстороннего визира. Трубка заключает в себе объектив и электролампочку, помещенную в подвижном взрывобезопасном тубусе (рис. 80).

Предназначен для указания направления проходки горных выработок малого сечения.

Техническая характеристика

Пределы проектирования световой марки, .и................1—45

Пределы поворота светового луча, град....................±10

Точность установки проекционного луча в горизонтальной

плоскости, мин..............±2

Увеличение трубы двухстороннего визира................2,2*

Пределы фокусирования, м . . 1—45

Вес проектора с визиром, кг . . 2,5

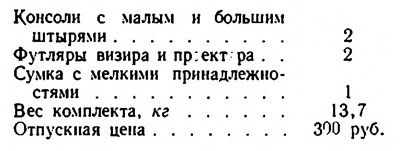

В состав комплекта входят:

Световой указатель направления 1

Двухсторонний визир с кронштейном ....................1

Аккумулятор 2-ШЖН-15-П . . 15 а/ч, 2,5 в

Электролампа СЦ-118.....2,5 в, 1,2 а

Кабель соединительный .... 2

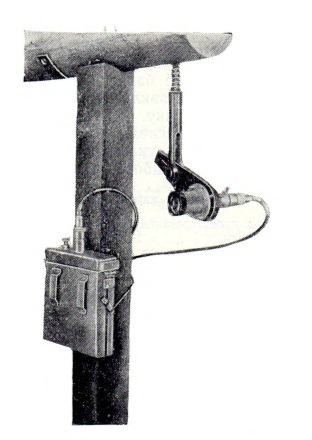

Рис. 80. Малогабаритным светоуказатель МСУ.

Изготовитель: Харьковский СНХ УССР.
