Воздухоочиститель дизеля Д144

Дизель комплектуется одним из двух вариантов воздухоочистителей:

а) Воздухоочиститель с бумажным фильтрующим элементом (БФЭ).

б) Воздухоочиститель инерционно-масляный.

Устройство воздухоочистителя с БФЭ показано на рисунке 6.

Крепление элемента 2 и поддона 4 осуществляется гайками М8, под которыми устанавливаются опорные шайбы с резиновыми прокладками.

Устройство инерционно-масляного воздухоочистителя показано на рисунке 6а.

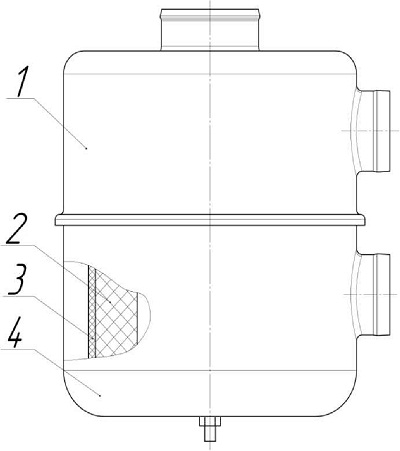

Рис. 6 . Воздухоочиститель ГАЗ 3110-1109010-10 с бумажным фильтрующим элементом (БФЭ)

1-корпус;
2-бумажный фильтрующий элемент;
3-предочиститель из нетканого материала;
4-поддон.


Рисунок 6а - Воздухоочиститель инерционно-масляный.

1 - головка инерционная (сухоочи-ститель);
2 - корпус;
3 - элемент фильтрующий тонкой очистки;
4 - кассета с фильтрующими элементами грубой очистки;
5 - поддон с масляной ванной;
6 - метка уровня масла
Примечание:
На инерционной головке воздухоочистителя вместо сетки может устанавливаться колпак.


Впускной трубопровод дизеля Д144

Впускной трубопровод 5 (см. рисунок 1) - единый на четыре головки цилиндра.
