Устройство топливных фильтров грубой и тонкой очистки дизеля Д144




Устройство топливных фильтров грубой и тонкой очистки топлива показано на рисунках 7 и 8.

Топливный фильтр тонкой очистки окончательно очищает топливо. Сменный фильтр 4 (см. рисунок 7) устанавливается на штуцер 2, ввернутый в корпус 1. Разъем корпус 1 - фильтр 4 тонкой очистки топлива уплотняется кольцом 3.



Топливный фильтр тонкой очистки окончательно очищает топливо. Сменный фильтр 4 (см. рисунок 8) устанавливается на штуцер 2, ввернутый в корпус 1 . Разъем корпус 1 - фильтр 4 тонкой очистки топлива уплотняется кольцом 3.

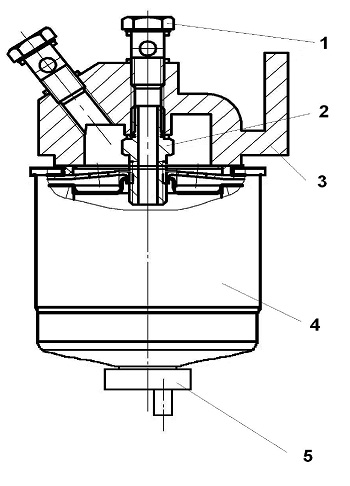

Рисунок 7 - Фильтр топливный грубой очистки

1 - болт поворотного угольника;
2 - штуцер;
3 - корпус фильтра;
4 - фильтр-патрон грубой очистки топлива;
5 - пробка сливного отверстия.

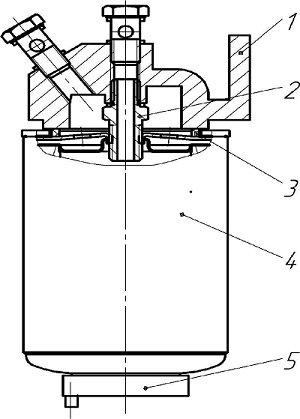

Рисунок 8 - Фильтр топливный тонкой очистки

1- корпус; 2 - штуцер; 3 - кольцо уплотнительное; 4 - фильтр тонкой очистки топлива; 5 - пробка сливного отверстия ;
