ЯАЗ-М204 и ЯАЗ-М206. КОРОБКА ПЕРЕДАЧ
Коробка передач двигателей ЯАЗ-М206 показана на
рис. 98. Коробка передач, устанавливаемая с двигателем ЯАЗ-М204,
отличается от коробки передач для двигателей ЯАЗ-М206 тем, что на
ней вместо втулки, расположенной между подшипником 32 и фланцем 34,
устанавливается ведущая шестерня привода спидометра, а в крышке 31 —
ведомая шестерня привода спидометра. Кроме того, уменьшены размеры
фланца 34 и изменены размеры его посадочных поверхностей.
Схема управления коробкой передач показана на рис. 99.

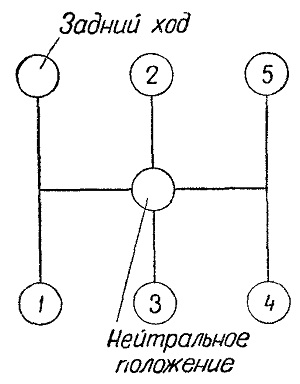

Рис. 99. Схема управления коробкой передач

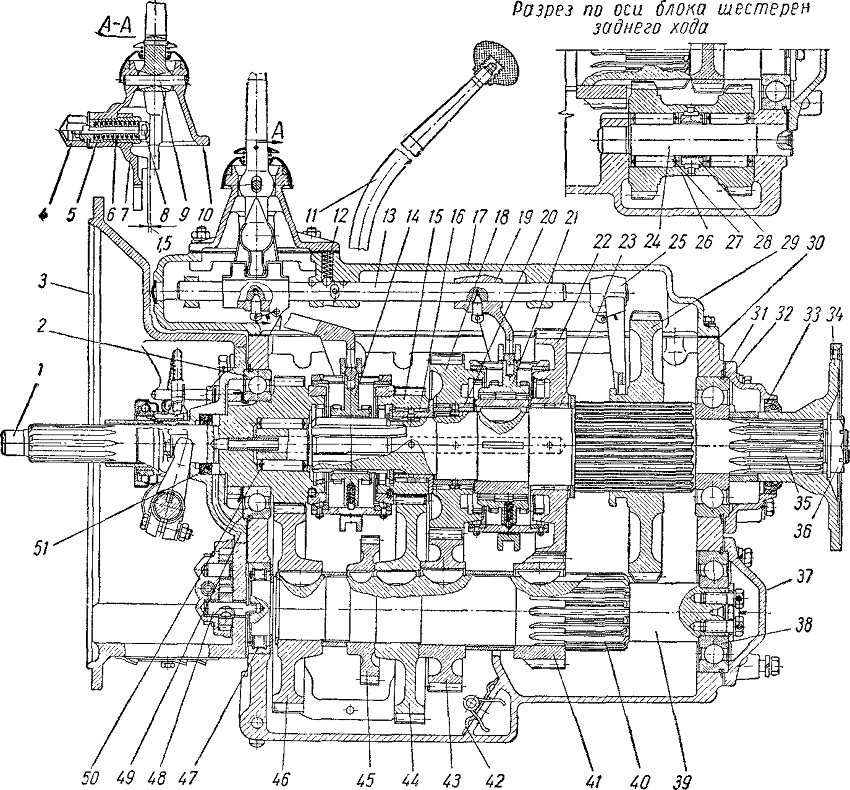

Рис. 98. Коробка передач:
1 — первичный вал; 2, 16, 20, 23, 27, 32, 38, 47 и 50 — подшипники; 3 —
картер сцепления;
4— колпачковая гайка; 5 — ось поводка переключения первой передачи и
заднего хода;
5—пружина предохранителя; 7 — поводок; 8 — предохранитель; 9 — штифт
опоры рычага переключения передач; 10 — опора рычага;11— рычаг
переключения передач; 12 — фиксатор; 13 — шток; 14 — синхронизатор
четвертой и пятой передач; 15 — шестерня пятой передачи вторичного вала;
17 — крышка коробки передач; 18 — шестерня третьей передачи вторичного
вала; 19— вилка второй и третьей передач; 21 — синхронизатор второй и
третьей передач;
22 — шестерня второй передачи вторичного вала; 24 — ось блока
промежуточных шестерен заднего хода; 25 — вилка первой передачи и
заднего хода; 26 — блок шестерен заднего хода;
28—промежуточная втулка; 29 — шестерня первой передачи и заднего хода
вторичного вала; 30— картер коробки передач; 31, 37 и 49 — крышки; 33 и
51 — сальники; 34 — фланец; 35 — вторичный вал; 36 — гайка; 39 —
промежуточный вал; 40 — шестерня первой передачи промежуточного вала; 41
— шестерня второй передачи промежуточного вала; 42 — сетка фильтра
масляного насоса; 45 — шестерня третьей передачи промежуточного вала; 44
~ шестерня пятой передачи промежуточного вала; 45 — шестерня отбора
мощности; 46 — шестерня
постоянного зацепления промежуточного вала; 48 — масляный насос коробки
передач
